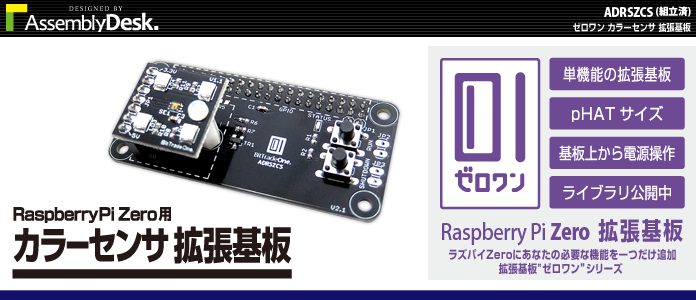

ADRSZCS ゼロワンカラーセンサ拡張基板

公開中のサンプルファイルなどはこちら!(Github)

・コンパクトな”pHAT”サイズ
コンパクトなRaspberry Pi Zero にぴったりの”pHAT”サイズでラズパイZeroと重ねて使用可能!
・RGBと赤外線に対応したカラーセンサ(ZC-CLS381RGB)を搭載
I2Cインターフェースに対応したデジタル環境光/カラーセンサを搭載。


赤・緑・青と赤外線のそれぞれに感度をもち、検出結果は各色16~20ビットのデジタル値で出力。可視光スペクトルに対する人間の目の反応を模した色測定ができます。
50/60Hzのフリッカも自動で排除することが可能。GPIO制御可能な白色LEDを持ち、反射光の測定といった用途に使用できます。ラズパイゼロを高精度なセンサとして扱うことが容易に可能となるHATです。

ご注意!
本製品をお使いになるには電子工作や電子回路についての一般的な知識が必要です。(*Raspberry Pi Zero本体及びケース、ケーブル類は付属致しません。)

各部の名称

基本仕様

【対応機種】推奨機種:Raspberry Pi Zero WH
      対応可能機種:Raspberry Pi Zero v1.3 / W (v1.3,WにはGPIOピンヘッダのはんだ付けが必要です)
             Raspberry Pi 2/3 (ネジ固定が出来ない場合があります、再起動スイッチは使えません)
【LED】ステータス×1、白色LEDx4
【スイッチ】再起動スイッチ/シャットダウンスイッチ
(シャットダウン等の動作については弊社WEBページをご確認下さい)
【測定色】赤、緑、青、赤外 周囲光(LUX換算値)ZC-CLS381RGB
【分解能】16~20ビット
【本体寸法】W65×D30×H19mm (突起部含めず)
【本体重量】約15g
【電源】Raspberry Pi Zeroより給電
【付属品】 ネジセットx1/保証書 x1
【生産国】Made in Japan
【保証期間】お買い上げから1年間

―――本製品取扱についてのご注意―――
・本製品は、ホビー向け商品です。個人利用に限定され、著作権者の許可なく商用利用できません。
・記載の部品性能は部品単体での性能であり、製品寿命を保証するものではありません。
・ご利用のPC、Raspberry PiおよびOS環境によってはすべての機能をご利用いただけない場合があります。
・本キットの製作/使用に関し当社の責に帰すべき事由に基づき、お客様に損害が生じた場合、直接被害に限り、販売代金を上限として損害を賠償し、いかなる場合においても販売代金以上の損害を賠償しないものとします。
・改良のため、予告なく仕様変更をすることがあります。予めご了承下さい。
*Raspberry Pi本体及びケース、ケーブル類は付属致しません。
Raspberry Piは英国Raspberry Pi財団の登録商標です。Raspberry Pi is a trademark of the Raspberry Pi Foundation. そのほか記載されているロゴ、システム名、製品名は各社及び商標権者の登録商標あるいは商標です。
