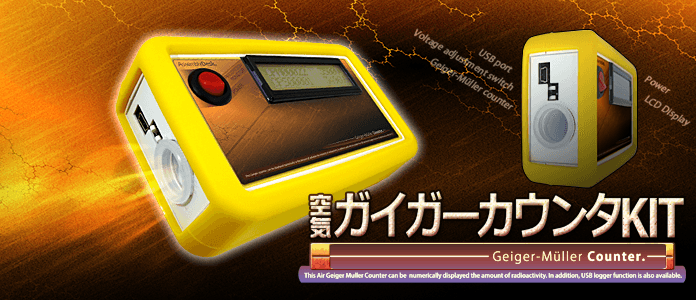

空気ガイガーカウンターキット

BTOマイプロダクト サービスについて

 空気中の放射線量を測定!

α線、β線、γ線などの身近なものの各放射線を計測する事が出来る画期的な電子工作キットです。
ガイガーミュラー計数管の原理を利用しガイガーミュラー計数管をフィルムケースから制作しますので、
作りながら動作原理を学ぶ事が出来ます。

計数管に必要な穴加工済フィルムケースが同梱!

口径が大きく高い感度を実現出来る様、ガイガーミュラー計数管の作成にフィルムケースを用いました。
キットにはこれらフィルムケースに穴加工を施し同梱、
口径が大きいため高い感度を実現し高度な電圧制御で安定した計測が可能です。





PCと接続することで取得データの共有が可能

ミニBタイプUSBでPCとUSB接続する事でデータロギングも可能な他、
簡易シーベルト換算機能を搭載しておりuSv/hでの表示も可能です。

Geiger-Muller counter Radiation DataLogger

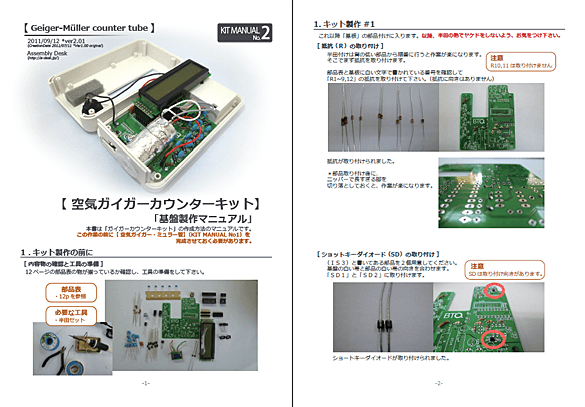

写真による図解入りで詳細な組立マニュアルが付属

電子工作入門者の方でも簡単に組立が可能な図解入りの詳細マニュアルが付属、
ハンダ付け初心者にも迷わず安心して組み立てを楽しむことができます。

カラー写真付き組立てマニュアルで迷わず安心。
■KIT MANUAL■
[#1 GM計数管・制作の手引き][#2 基板製作マニュアル][#2+ 基板回路図][#3 キット調整方法]
■KIT MANUAL English Version■
[#1 HowToMake][#2 Circuit board Assemble Manual][#3 KIT MANUAL]

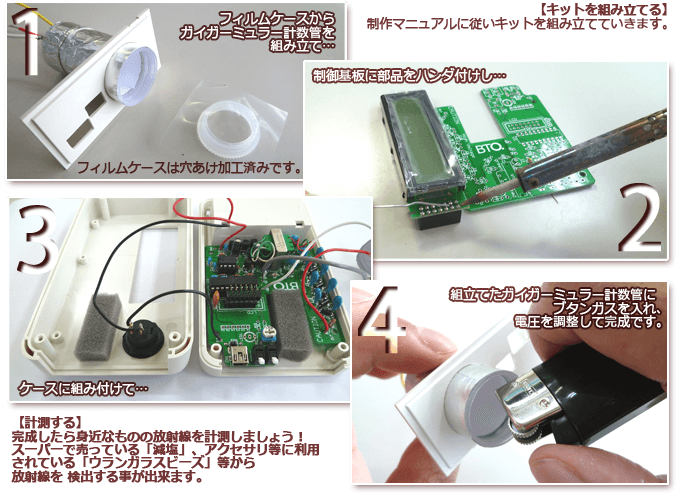

ガイガーミュラー計数管をフィルムケースから制作!

ガイガーミュラー計数管をフィルムケースから制作し、作りながら動作原理を学ぶ事が出来ます。
2pix
他、キット製作には以下のものが必要です。
・普通紙・アルミホイル・食品用ラップ・定規(160mm以上)・ガスライター・ゼロテープ・油性マーカー・半田ごて一式
 ・カッター・エポキシ樹脂ボンド(2液タイプを推奨)・電池(006P型)・A:ミニBタイプのUSBケーブル



情報交換フォーラムを設置 ソースコードの改変も自由

本製品について分からない事について気軽に質問したり、経験者に相談できるフォーラムを
特設サイト内に設置しています。

フォーラムにはソースコードや設計資料の公開の他、
回路図も公開、上級者には本製品をさらに楽しんでいただく情報が満載です。

もちろん自分の作ったオリジナルファームウェアを紹介する事が出来るので開発もよりスピードアップ!

誰でも自由に情報を交換できる「アセンブリーデスク」




製品仕様

  • 製品名:空気ガイガーカウンターキット
  • 製品型番:AD00014
  • 検出放射線:α/β/γ線
  • 計 測 範 囲:自然界の放射線を検出可能 (感度は管の造りに大きく依存します)
  • 入力:USB1.1 ミニB
  • 使用電源:006P型アルカリ電池(別売り)
  • サイズ:W80×D140×H40mm(突起部含まず)
  • 重さ: 約340g
  • 対応OS:Windows 10 / 8.1 / 8 / 7 / Vista / XP
  • 梱包内容:キット部品一式 / 穴加工済みフィルムケース / 専用ケース / マニュアル
  • 別途ご用意:半田ごて一式/9V(006P型)電池/普通紙 / アルミホイル / 食品用ラップ / 定規(160mm以上) / ガスライター / ゼロテープ / 油性マーカー / カッター / エポキシ樹脂ボンド(2液タイプを推奨)/ A:ミニBタイプのUSBケーブル
  • 希望小売価格:12,800円
  • JANコード :4560196900066
