ADRSZPY ゼロワン 焦電型赤外線センサ拡張基板

Pocket

WP-製品紹介M44-ADRSZPY-MAIN

製品の特長

コンパクトな”pHAT”サイズ
コンパクトなRaspberry Pi Zero にぴったりの”pHAT”サイズでラズパイZeroと重ねて使用可能!

・焦電人感センサを容易に実験
ドーム型フレンネルレンズにより120度の広範囲な検知が可能です。簡易な防犯や見守りシステム製作を容易にします。

・焦電型赤外線センサの駆動状況が見えるLEDを装備
LEDにより駆動状況の確認が容易に。実験時やメンテナンス時に役立ちます。


ゼロワン使用法・サンプルプログラムはこちら(GitHub)

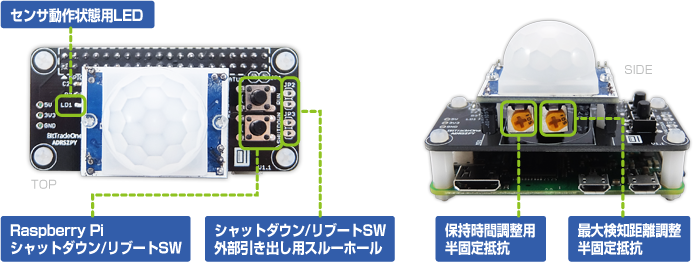

各部の名称

 ご注意!
本製品をお使いになるには電子工作や電子回路についての一般的な知識が必要です。
(*Raspberry Pi Zero本体及びケース、ケーブル類は付属致しません。)

基本仕様
【対応機種】Raspberry Pi Zero v1.3 / W / WH (v1.3,WにはGPIOピンヘッダのはんだ付けが必要です)
Raspberry Pi 2/3(ネジ固定が出来ない場合があります、再起動スイッチは使えません)
【スイッチ】再起動スイッチ/シャットダウンスイッチ(シャットダウン等の動作についてはWEBページをご確認下さい)
【LED】ステータスx1/センサ動作状態用x1
【保持時間】5秒~300秒(半固定抵抗で調整)
【レンズ】直径23mmドーム型
【最大検知距離】7m(気温等環境条件により変化します)/半固定抵抗で調整
【検知角度】120度
【本体寸法】W65×D30×H38mm(突起部含めず)
【本体重量】約19g
【電源】Raspberry Pi Zeroより給電
【付属品】ネジセットx1 保証書x1
【生産国】Made in Japan
【保証期間】お買い上げから1年間
その他40pin GPIO対応のRaspberry Pi製品
―――本製品取扱についてのご注意―――
・本製品は、ホビー向け商品です。
・記載の部品性能は部品単体での性能であり、製品寿命を保証するものではありません。
・ご利用のPC、Raspberry PiおよびOS環境によってはすべての機能をご利用いただけない場合があります。
・本キットの製作/使用に関し当社の責に帰すべき事由に基づき、お客様に損害が生じた場合、直接被害に限り、販売代金を上限として損害を賠償し、いかなる場合においても販売代金以上の損害を賠償しないものとします。
・改良のため、予告なく仕様変更をすることがあります。予めご了承下さい。
*Raspberry Pi本体及びケース、ケーブル類は付属致しません。
Raspberry Piは英国Raspberry Pi財団の登録商標です。Raspberry Pi is a trademark of the Raspberry Pi Foundation. そのほか記載されているロゴ、システム名、製品名は各社及び商標権者の登録商標あるいは商標です。

本製品はAssembly Desk License(以下 ADL)適応製品です。
本ライセンス適応製品は、改変・再配布・商用利用・有料販売等を行っていただく事が可能です。
利用時には、「著作権表示」と「ライセンス許諾表示全文」を記載して頂くことが条件となります。
詳しくはこちらのページをご覧ください。
