ラズベリーパイ接続 GPIO入出力インターフェース汎用テストボード

第3章対応 汎用テストボードを作ろう!

GPIO入出力インターフェース汎用テストボード(キットおよび組立済み製品)
ADGH01P



ラズベリーパイの外部入出力ピンであるGPIOインターフェースにLEDやスイッチを接続して入出力やシリアル通信の確認などラズベリーパイの基本的な入出力テストを行うことが可能な汎用テストボードです。簡単に扱える汎用ボードのため、これからラズベリーパイを学習する初心者には最適です。

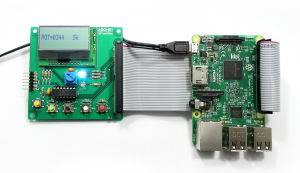

使用図

使用図

液晶ディスプレイ(LCD)搭載!(16文字×2行)

16文字×2行の大型液晶ディスプレイを搭載。可変抵抗器の電圧をA/D変換し、変換結果の値を液晶表示器に表示することも可能な他、ラズパイとPICマイコンのシリアル通信機能の確認にも使用できます。

フルカラーLED点灯制御!(白拡散キャップ付き)

GPIOに直接接続されたフルカラーLEDのオンオフ制御動作確認の他、PWMによる調光制御も可能



スイッチのONOFFをラズパイに入力

2系統のスイッチ入力 を持ちラズパイの各種アプリによるGPIOの入力機能の確認が可能です。

ラズパイへのデータ送受信

送信機能としてGPIOをシリアルピンとして使いスイッチが押されている間、可変抵抗器の電圧入力のA/D変換データをラズパイに送信可能です。またシリアル通信機能の確認の他、ラズパイから送られてくる時分秒のデータを受信し搭載された液晶に表示可能です。

製品仕様

【対応OS】Raspbian【対応機種】Raspberry Pi Model B+/Raspberry Pi 2 Model B/Raspberry Pi 3 Model B

【スイッチ】5点 【LED】2点【ディスプレイ】16文字×2行(バックライト付き)【アナログ入力】1点

【電源】Raspberry Piより給電 3.3V【サイズ】W74×D74×H15mm

【重量】 約36g

【キット付属品】部品表1部 フラットケーブル40Pin 1個(Raspberry Pi本体は付属しません)【キット製品別途ご用意】半田ごて一式/ニッパー/ドリル

【組立済み付属品】フラットケーブル40Pin 1個 1X6L型ピンヘッダ 1個 保証書1部 保証書1部(Raspberry Pi本体は付属しません)

【使用温度】0 ~ 40℃(結露なきこと)

【生産国】Made in Japan 【組立済み保証期間】お買い上げから1年間



ラズベリーパイ接続 GPIO入出力インターフェース汎用テストボード[ラズパイ3対応] 組立済み
ADGH01P

型番:ADGH01P    JAN :4562469770918

ラズベリーパイ接続 GPIO入出力インターフェース汎用テストボード[ラズパイ3対応] キット
ADGH01K

型番:ADGH01K    JAN:4562469770925

―――本製品取扱についてのご注意―――
・本製品は、ホビー向け商品です。・製品化のため書籍と一部構成が異なる場合があります。
・記載の部品性能は部品単体での性能であり、製品寿命を保証するものではありません。
・ご利用のPC、Raspberry PiおよびOS環境によってはすべての機能をご利用いただけない場合があります。
・アプリケーションソフトウェア導入のため別途インターネット環境が必要です。
・一部のアプリケーションによっては本製品の機能をご利用できない場合があります。
・その他、記載されている製品名、社名は一般的に各社の登録商標、商標です。
*Raspberry Pi本体及びケース、ケーブル類は付属致しません。
Raspberry Piは英国Raspberry Pi財団の登録商標です。Raspberry Pi is a trademark of the Raspberry Pi Foundation.
記載されているロゴ、システム名、製品名は各社及び商標権者の登録商標あるいは商標です。
