第5章対応 おしゃべり時計を作ろう! 時計制御ボード おしゃべり時計

第5章対応 おしゃべり時計を作ろう!

時計制御ボード おしゃべり時計[ラズパイ3対応] (キットおよび組立済み製品)
ADGH02P

MAIN

時計制御ボード おしゃべり時計

ラズパイ上で動作するテキスト読み上げアプリケーション“AquesTalk Pi”を利用しラズパイ接続の時計制御ボードとして“おしゃべり時計”を製作することが可能です。常時現在時刻をLED表示するとともに、ドップラセンサー搭載により人が近づいて来たことを検知し時刻を読み上げることも可能な楽しい“時計制御ボード”です。

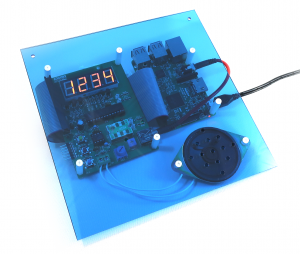

作例

作例:アクリルパネルは添付されておりません。

ラズパイからPICマイコンに時刻をシリアル通信で送信

ラズパイをテキスト読み上げ用の高機能部品として使用!「こんにちは」など、挨拶と現在時刻、さらにグレードアップして天気予報も音声で伝える便利な時計を製作します。

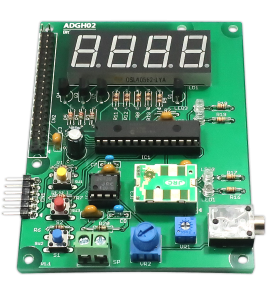

4桁7セグLEDとドップラセンサーを搭載

PICマイコンで制御する時計制御ボードでは、1秒ごとにラズパイから送られてくる現在時刻をシリアル通信で受信、4桁7セグメントLEDに表示します。さらにPICマイコンにドップラセンサーの情報を入力、人の近接を検知しラズパイにGPIO経由で通知します。

ラズパイの音声出力を増幅するアンプ(NJM2073D)搭載

ラズパイの音声出力を時計制御ボード上に搭載されたパワーアンプで増幅しスピーカー-から音声として出力することが可能です。

デジタル音声信号処理技術 AquesTalk Piについて

AquesTalk Pi は株式会社アクエストのデジタル音声信号処理技術です。http://www.a-quest.com/products/aquestalkpi.html

*個人の方が直接間接を問わず営利を目的としない場合に限り無償で使用できます。また個人であっても、個人事業、会社や大学等での使用は含まれません。



製品仕様

【対応OS】Raspbian【対応機種】Raspberry Pi Model B+/Raspberry Pi 2 Model B/Raspberry Pi 3 Model B

【電源】Raspberry Piより給電【センサー】ドップラセンサー【スイッチ点数】3点【LED出力】4点【LED表示】7セグメントLED 4桁

【オーディオコネクタ】φ3.5ステレオミニジャック【パワーアンプ】0.5W【本体寸法】W78×D100×H13mm(突起物除く)【本体重量】約53g

【動作環境】 温度0~45℃、湿度10~60%(結露なきこと)【組立済み付属品】部品表1部 保証書1部 1X6L型ピンヘッダ 1個 フラットケーブル40Pin 1本 スピーカー 1個 ステレオミニケーブル 1本(Raspberry Pi本体は付属しません)

【キット製品付属品】部品表1部 保証書1部 フラットケーブル40Pin 1本 スピーカー 1個 ステレオミニケーブル1本(Raspberry Pi本体は付属しません)

【キット製品別途ご用意】半田ごて一式/ニッパー/ドリル

【キット付属品】部品表1部 フラットケーブル40Pin スピーカー ステレオミニケーブル(Raspberry Pi本体は付属しません)

【使用温度】0 ~ 40℃(結露なきこと)【生産国】Made in Japan 【組立済み保証期間】お買い上げから1年間



ラズベリーパイ接続 時計制御ボード おしゃべり時計[ラズパイ3対応] 組立済み
ADGH02P

型番:ADGH02P   JAN :4562469770932


ラズベリーパイ接続 時計制御ボード おしゃべり時計
[ラズパイ3対応] キット
ADGH02K

型番:ADGH02K    JAN:4562469770949



―――本製品取扱についてのご注意―――
・本製品は、ホビー向け商品です。・製品化のため書籍と一部構成が異なる場合があります。
・記載の部品性能は部品単体での性能であり、製品寿命を保証するものではありません。
・ご利用のPC、Raspberry PiおよびOS環境によってはすべての機能をご利用いただけない場合があります。
・アプリケーションソフトウェア導入のため別途インターネット環境が必要です。
・一部のアプリケーションによっては本製品の機能をご利用できない場合があります。
・その他、記載されている製品名、社名は一般的に各社の登録商標、商標です。
*Raspberry Pi本体及びケース、ケーブル類は付属致しません。
Raspberry Piは英国Raspberry Pi財団の登録商標です。Raspberry Pi is a trademark of the Raspberry Pi Foundation.
記載されているロゴ、システム名、製品名は各社及び商標権者の登録商標あるいは商標です。
