第６章対応“インターネットラジオを作ろう”

ラジオ制御ボード“赤外線リモコン対応インターネットラジオ”（キットおよび組立済み製品）

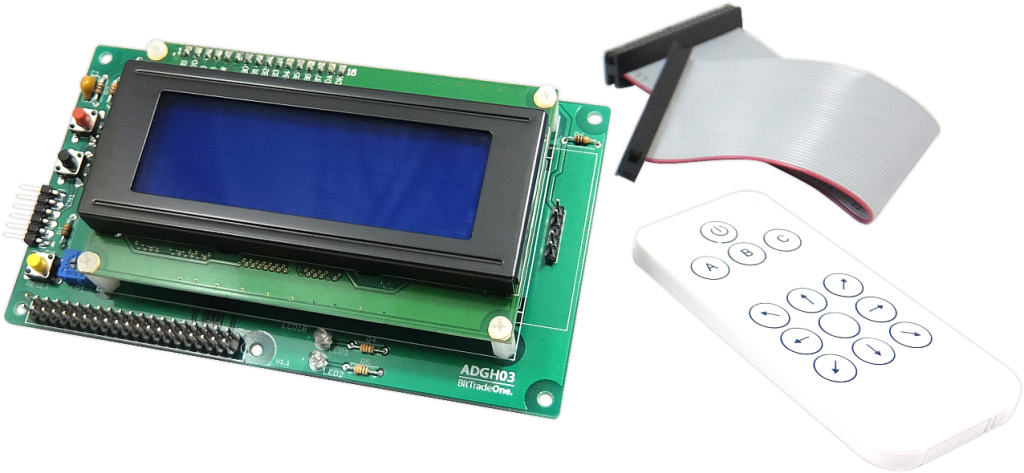

ラジオ制御ボード“赤外線リモコン対応インターネットラジオ”

ラズパイ上で動作するインターネットラジオをPICマイコンで制御するラジオ制御ボードです。制御ボードが付属の赤外線リモコンから送られた信号を制御し局送り信号や音量調整などをGPIO経由でラズパイに通知します。また20文字4桁表示可能な大型の液晶ディスプレイを持ちラジオ局情報と曲名を表示可能です。制御ボードはラジオ局情報と曲名をシリアル通信で送信PICマイコンとGPIOのシリアル通信が学べます！

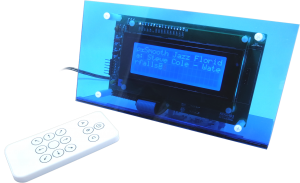

作例：アクリルパネルは添付されておりません。

ラズパイで赤外線リモコン対応のインターネットラジオを作ろう！

ラズパイ上で動作するインターネットラジオをPICマイコンで制御するラジオ制御ボードです。制御ボードが付属の赤外線リモコンから送られた信号を制御し局送り信号や音量調整などをGPIO経由でラズパイに通知します。*別途ステレオアンプスピーカ（3.5mmジャック）が必要です。

大型液晶ディスプレイ（20文字4行）を搭載、ラジオ局情報と曲名を表示

PICマイコンで制御するラジオ制御ボードに20文字4行の大型液晶ディスプレイを搭載。

ラズパイからGPIO経由でPICマイコンにラジオ局情報と曲名をシリアル通信で送信、

大型液晶ディスプレイにラジオ局情報と曲名を表示します。

赤外線リモコン付属

ラジオ制御ボード専用の赤外線リモコンを付属、局送りや音量調整が手元で操作可能です。

製品仕様

【対応OS】Raspbian【対応機種】Raspberry Pi Model B+／Raspberry Pi 2 Model B／Raspberry Pi 3 Model B

【電源】Raspberry Piより給電　【スイッチ点数】3点【LED出力】2点【赤外線】受信

【ディスプレイ表示】20文字×4行【本体寸法】W130×D75×H23mm（突起部除く）【本体重量】約120g

【動作環境】 温度0～45℃、湿度10～60％(結露なきこと）【組立済み付属品】部品表1部 保証書1部 1X6L型ピンヘッダ　1個　フラットケーブル40Pin　1本 赤外線リモコン　1個　（Raspberry Pi本体は付属しません）

【キット製品別途ご用意】半田ごて一式/ニッパー/ドリル【キット付属品】部品表1部 フラットケーブル40Pin　1本　赤外線リモコン　1個（Raspberry Pi本体は付属しません）

【使用温度】0 ～ 40℃（結露なきこと）【生産国】Made in Japan　【組立済み保証期間】お買い上げから1年間

ラズベリーパイ接続　ラジオ制御ボード“赤外線リモコン対応インターネットラジオ”[ラズパイ3対応]　組立済み

型番：ADGH03P   JAN ：4562469770956

ラズベリーパイ接続　ラジオ制御ボード“赤外線リモコン対応インターネットラジオ”[ラズパイ3対応]　キット

型番：ADGH03K   JAN：4562469770963

―――本製品取扱についてのご注意―――

・本製品は、ホビー向け商品です。・製品化のため書籍と一部構成が異なる場合があります。

・記載の部品性能は部品単体での性能であり、製品寿命を保証するものではありません。

・ご利用のPC、Raspberry PiおよびOS環境によってはすべての機能をご利用いただけない場合があります。

・アプリケーションソフトウェア導入のため別途インターネット環境が必要です。

・一部のアプリケーションによっては本製品の機能をご利用できない場合があります。

・その他、記載されている製品名、社名は一般的に各社の登録商標、商標です。

＊Raspberry Pi本体及びケース、ケーブル類は付属致しません。

Raspberry Piは英国Raspberry Pi財団の登録商標です。Raspberry Pi is a trademark of the Raspberry Pi Foundation.

記載されているロゴ、システム名、製品名は各社及び商標権者の登録商標あるいは商標です。
