第7章対応“データロガーを作ろう”室内環境データ収集ボード“データロガー”

第7章対応“データロガーを作ろう”

ラズベリーパイ接続 室内環境データ収集ボード“データロガー”(キットおよび組立済み製品)
ADGH04P

MAIN

室内環境データ収集ボード“データロガー”



PICマイコンで収集した室内環境データと電圧電流データをラズパイに送信!長時間のデータをグラフ化しラズパイからWEBブラウザで閲覧可能です。さらにアップグレードにより外部ネットワークからもグラフを参照可能に!アナログデータの扱いが得意なPICマイコンとネットワーク機能をカジュアルに扱えるラズパイと相互に連携し室内環境データを収集、WEBブラウザで可視化可能な“データロガー”です。

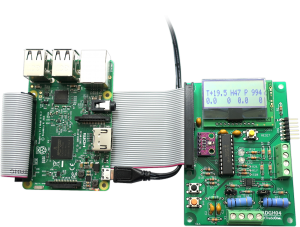

接続例

接続例

PICマイコン+ラズパイで室内環境データを可視化しよう!

PICマイコンとセンサの組み合わせで温度、湿度、気圧を計測!1分間隔で室内環境データを取り込むことが可能です。長時間のデータを記録しながらグラフ化し、ネットワークで公開してWEBブラウザで可視化可能です。またアップグレードにより、外部ネットワークからのグラフ参照もできIoT実験ベースとして最適です。

最大電圧6.6V、最大電流2.5A、電圧電流データの計測も可視化可能!

18ビット精度のデルタシグマ型A/Dコンバータ搭載で電流と電圧各2チャンネルずつ(最大電圧6.6V、最大電流2.5A)を1分間隔で計測可能です。

液晶ディスプレイの他、端子台を搭載。

基板上に計測結果を表示できる16文字×2行の液晶ディスプレイの他、外部配線を直接接続するための端子台を実装。

製品仕様

【対応OS】Raspbian【対応機種】Raspberry Pi Model B+/Raspberry Pi 2 Model B/Raspberry Pi 3 Model B

【電源】Raspberry Piより給電【センサ】温度/湿度/気圧【スイッチ点数】3点【LED出力】2点

【ディスプレイ表示】16文字×2行【測定レンジ】最大電圧6.6V、最大電流2.5A【本体寸法】W68×D94×H12mm(突起部除く)

【本体重量】約51g【動作環境】 温度0~45℃、湿度10~60%(結露なきこと)

【組立済み付属品】部品表1部 保証書1部 1X6L型ピンヘッダ 1個 フラットケーブル40Pin 1本(Raspberry Pi本体は付属しません)

【キット製品別途ご用意】半田ごて一式/ニッパー/ドリル 【キット付属品】部品表1部 フラットケーブル40Pin 1本(Raspberry Pi本体は付属しません)

【使用温度】0 ~ 40℃(結露なきこと)【生産国】Made in Japan 【組立済み保証期間】お買い上げから1年間



ラズベリーパイ接続 室内環境データ収集ボード“データロガー”[ラズパイ3対応] 組立済み
ADGH04P

型番:ADGH04P   JAN :4562469770970

ラズベリーパイ接続 室内環境データ収集ボード“データロガー”[ラズパイ3対応] キット
ADGH04K

型番:ADGH04K   JAN:4562469770987



―――本製品取扱についてのご注意―――
・本製品は、ホビー向け商品です。・製品化のため書籍と一部構成が異なる場合があります。
・記載の部品性能は部品単体での性能であり、製品寿命を保証するものではありません。
・ご利用のPC、Raspberry PiおよびOS環境によってはすべての機能をご利用いただけない場合があります。
・アプリケーションソフトウェア導入のため別途インターネット環境が必要です。
・一部のアプリケーションによっては本製品の機能をご利用できない場合があります。
・その他、記載されている製品名、社名は一般的に各社の登録商標、商標です。
*Raspberry Pi本体及びケース、ケーブル類は付属致しません。
Raspberry Piは英国Raspberry Pi財団の登録商標です。Raspberry Pi is a trademark of the Raspberry Pi Foundation.
記載されているロゴ、システム名、製品名は各社及び商標権者の登録商標あるいは商標です。
