第8章対応“リモコンカメラを作ろう” サーボモータ制御ボード

第8章対応“リモコンカメラを作ろう

サーボモータ制御ボード[ラズパイ3対応](キットおよび組立済み製品)
ADGH05P

サーボモータ制御ボード

サーボモータ制御ボード

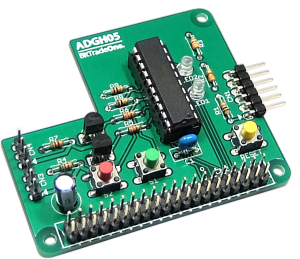

ラズベリーパイ接続 サーボモータ制御ボード 。PICマイコンを搭載することで高分解能PWM制御が可能となりラズペリーパイで容易にRCサーボモータを滑らかに駆動させることを可能とします。「PICと楽しむ Raspberry Pi 活用ガイドブック」では本ボードとサーボモータ、ラズパイの標準カメラを組み合わせることで作例としてネットワーク経由でパソコンやタブレットなどで動画を見ながらカメラを操作できる“リモコンカメラ”を製作します。

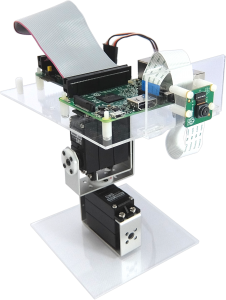

作例:本製品にサーボモータおよび接続ケーブルなどは付属しておりません別途お買い求めください。

作例:本製品にサーボモータおよび接続ケーブルなどは付属しておりません別途お買い求めください。

ラズベリーパイで高度なPWM制御によるRCサーボモータが制御可能に

PICマイコンが仲立ちすることにより、ラズベリーパイから簡単な制御で難しいRCサーボモータの制御が可能に

*本製品にサーボモータおよび接続ケーブルなどは付属しておりません別途お買い求めください。

「PICと楽しむ Raspberry Pi 活用ガイドブック」でリモコンカメラを作例。

「PICと楽しむ Raspberry Pi 活用ガイドブック」では後閑哲也先生監修による詳細な解説付きでリモコンカメラを作成。ラズパイ標準カメラモジュール*を組み合わせることで上下左右にカメラがスムーズに動きスマホやタブレットからブラウザによる遠隔操作を可能としたリモコンカメラを製作、IoTにおける実戦的な作例が掲載されます。*標準カメラは別売り

製品仕様

【対応OS】Raspbian【対応機種】Raspberry Pi Model B+/Raspberry Pi 2 Model B/Raspberry Pi 3 Model B

【電源】Raspberry Piより給電【サーボモータ接続コネクタ】2点【スイッチ点数】3点【LED出力】2点【本体寸法】W65×D56×H14mm(突起部除く)【本体重量】約19g

【動作環境】 温度0~45℃、湿度10~60%(結露なきこと)【組立済み付属品】部品表1部 保証書1部 1X6L型ピンヘッダ 1個 フラットケーブル40Pin 1本(Raspberry Pi本体は付属しません)

【別売り】Raspberry Pi本体、Raspberry Pi標準カメラ、サーボモータ、サーボモータ取り付け金具 【キット製品別途ご用意】半田ごて一式/ニッパー/ドリル

【キット付属品】部品表1部 フラットケーブル40Pin 1本(Raspberry Pi本体は付属しません) 【使用温度】0 ~ 40℃(結露なきこと)

【生産国】Made in Japan 【組立済み保証期間】お買い上げから1年間



ラズベリーパイ接続 サーボモータ制御ボード[ラズパイ3対応] 組立済み
ADGH05P
型番:ADGH05P   JAN :4562469770994



ラズベリーパイ接続 サーボモータ制御ボード[ラズパイ3対応] キット
ADGH05K
型番:ADGH05K  JAN:4562469771007



―――本製品取扱についてのご注意―――
・本製品は、ホビー向け商品です。・製品化のため書籍と一部構成が異なる場合があります。
・記載の部品性能は部品単体での性能であり、製品寿命を保証するものではありません。
・ご利用のPC、Raspberry PiおよびOS環境によってはすべての機能をご利用いただけない場合があります。
・アプリケーションソフトウェア導入のため別途インターネット環境が必要です。
・一部のアプリケーションによっては本製品の機能をご利用できない場合があります。
・その他、記載されている製品名、社名は一般的に各社の登録商標、商標です。
*Raspberry Pi本体及びケース、ケーブル類は付属致しません。
Raspberry Piは英国Raspberry Pi財団の登録商標です。Raspberry Pi is a trademark of the Raspberry Pi Foundation.
記載されているロゴ、システム名、製品名は各社及び商標権者の登録商標あるいは商標です。
