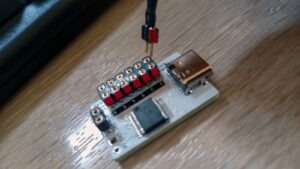

「模型電光」は模型や小型ディスプレイ作品に最適な超小型LED制御基板です。
最大6点のLEDと1点のスイッチを接続することができ、USB Type-C でパソコンと接続することで専用アプリから点滅・明滅・ゆらぎ・回転灯など多彩な発光パターンをLED毎に設定できます。
はんだ付け不要のソケットコネクタ方式を採用しているので、LEDの差し替えも簡単。
設定した内容は基板に保存され、モバイルバッテリ等で電源を供給しても設定どおりの動作をさせることが可能。
本基板はオープンソースとして開発されており、アプリ／ファームウェア／設計データを公開しています。誰でも自由に改変・再配布が可能です。
製品の用途例
- 模型内部の電飾演出（コックピットやスラスターなどの点灯）
- 情景ジオラマの光演出（扉の開閉や警告灯などとの連動）
- 小型作品・アクセサリーでの視覚効果
- コスチューム小道具への組み込み（スイッチ連動の発光など）
・はんだ付けなしでLEDの取り替え・配置が自由
はんだ付け不要のソケットコネクタ方式により、LEDの差し替えや配置変更も簡単。
後から色や位置を調整する際にも便利です。

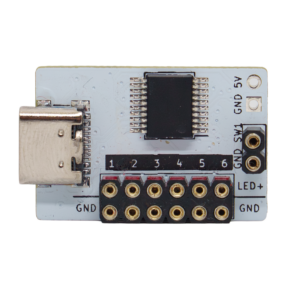

・とにかく小さい
1８× 27 mm のミニ基板だから、模型や小物の中にも収納可能です。

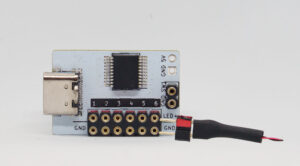

・つなげて選ぶだけ
LEDとスイッチは、コネクタに差し込むだけの簡単接続。
パソコンとUSB Type-Cでつないで、アプリで光り方を決定。

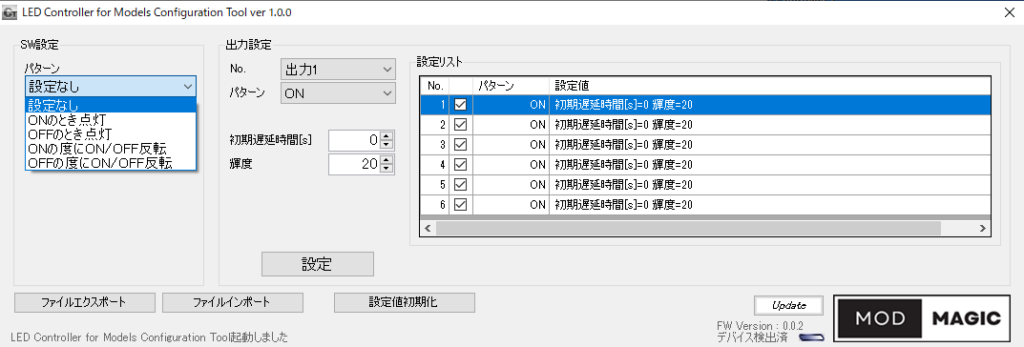

・電飾パターンをパソコンで簡単に作成し基板へ保存
パソコンへUSBでつなぎ、専用アプリで各種点灯パラメータを設定。
いったん設定を基板上に保存すれば、電源を入れるだけでいつでも同じ演出が再現できます。
・作成した電飾パターンはインポートエクスポートが可能！ユーザー間で共有可能です！
パラメータは強さ、速さ、輝度などの他、スタートタイミングの変更も可能です。＊パラメータは点灯パターンによって異なります。

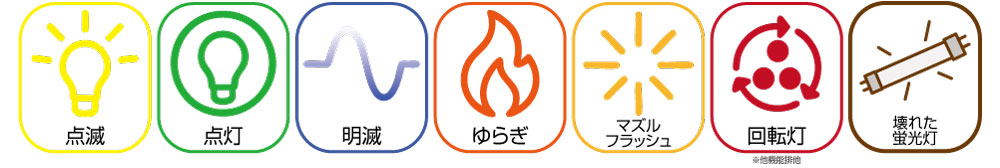

設定できる光のパターン（全8種類）
0.02 秒単位で細かく調整でき、作った設定は基板に保存されるので電源をつなぐだけでいつでも設定したパターンを再現できます。
| パターン | 効果 | 主な調整項目 |
| 点滅 | パッと光って消えるシンプルなフラッシュ | 点灯時間・消灯時間（0.02～30秒） |
| 点灯 | 常時一定の明るさで点灯 | 明るさ（0～100％） |
| 明滅 | ゆっくり明るくなり、ふわっと消える | フェード速度・消灯時間 |
| ゆらぎ | ロウソクのように揺らめく | 揺らぎの強さ・速さ |
| 蛍光灯 | わずかにちらつく光り方 | チラつきの度合い |
| マズルフラッシュ | 銃口の閃光をイメージした発光。点滅回数や速度、間隔を細かく設定可能。 | 点灯回数・スピード・間隔 |
| 回転灯 | 3つのLEDが順番に光る回転演出 | 回転スピード |
| 無効 | そのチャンネルは使わない | ― |
スイッチで連動できる5つのモード
| モード | 動き | こんな使い方にピッタリ |
| いつでも光る（スイッチ無視） | 電源を入れた瞬間から設定通りに発光し続ける | 常設展示・机上ディスプレイなど、常に点灯しておきたい模型 |
| スイッチONで光る | スイッチが押されているあいだだけ点灯 | 武器の“トリガー”や、潜水艦模型の“潜望鏡ライト”など瞬間演出 |
| スイッチOFFで光る | スイッチが離されているあいだだけ点灯 | 扉を閉めた時だけ内部が光るジオラマなど、逆転の発想演出 |
| 押すたびに切り替え（ONトグル） | スイッチを押すたびに ON ↔ OFF を交互に切替 | ジェット噴射をワンボタンでON／OFF、展示中に手軽に操作 |
| 離すたびに切り替え（OFFトグル） | スイッチを離すたびに ON ↔ OFF を交互に切替 | プッシュスイッチを軽く弾くだけで光を切り替える小物 |
そのほかの便利機能まとめ
| 機能 | できること | 使いどころ |
| 6チャンネル個別設定 | 6本のLEDをそれぞれ別パターン・別タイミングで制御 | コクピットの計器灯＋武装発光など、1台で複数演出 |
| 設定ファイルのインポート／エクスポート | 作成した光り方を保存・共有・バックアップ | 友人とデータ交換、イベントごとに設定を切替え |
| ワンショット／連続モード | 一度だけ光る or ループ再生を選択可能 | 発射エフェクトは1ショット、航行灯は連続…など用途別に |
| スタートディレイ | 電源ON後に○秒待ってから光らせる | 段階的に点灯して“起動シークエンス”を演出 |
| モバイルバッテリー駆動 | USB電源ならどこでも動作、Type-Cケーブル1本 | 野外撮影・イベント卓・コスプレ移動中でも安心 |
| 基板裏面実装で薄型 | 部品はほぼ表面実装。フラットで取り付け自由度アップ | 狭い機体や薄型小物にもピッタリ収まる |
これらの機能を組み合わせれば、シーンや目的に合わせて自由自在にライトアップできます。
ご注意！
（＊本製品の設定作業にはWindows７以降かつUSBポートが搭載されたPCが必要です。
＊本製品にUSBケーブル、モバイルバッテリー、USB充電器は付属致しません。
別途、USB接続ケーブル 弊社型番MM-USBAC05など市販のUSBケーブルやUSB充電器などご用意ください）
本体寸法： 約 W18xD27xH6mm（突起物除く）
重量： 約3g
LED出力点数： 6（回転灯は1～3、4～6の排他処理となります）
スイッチ入力点数： 1
接続方式： USB Type-C
電源： 5V (USBより給電)
対応OS： Windows7以降対応
内容物： 本体、保証書、基板固定用粘着剤
保証期間： 6ヶ月
生産国： 日本
―――本製品取扱についてのご注意―――
・本製品は、ホビー向け商品です。
・記載の部品性能は部品単体での性能であり、製品寿命を保証するものではありません。
・本製品は電子回路部が露出しています。感電には十分に注意し、お子様が使用される場合には保護者の監視をお付け下さい。
・本製品の使用に関し当社の責に帰すべき事由に基づき、お客様に損害が生じた場合、直接被害に限り、販売代金を上限として損害を賠償し、いかなる場合においても販売代金以上の損害を賠償しないものとします。
本製品はAssembly Desk License（以下 ADL）適応製品です。
本ライセンス適応製品は、改変・再配布・商用利用・有料販売等を行っていただく事が可能です。
利用時には、「著作権表示」と「ライセンス許諾表示全文」を記載して頂くことが条件となります。
詳しくはこちらのページをご覧ください。
