ADRVMICR2 REVIVE USB †MICRO†Rev.2

Pocket

弊社ベストセラー製品が驚異の小型化!
更に新ファームウェアによりチャタリング防止機能や、ロータリーエンコーダの接続に対応!

Rev.2版:設定ツール・関連ファイルダウンロードサイト

無印版:設定ツール・関連ファイルダウンロードサイト

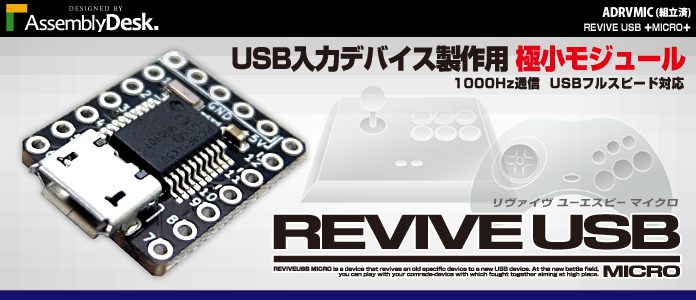

簡単にオリジナルUSBデバイスを製作できるモジュールです。ピンにスイッチを接続するだけでユーザーに敷居の高いUSBインターフェースの入力処理や設定を全てこのモジュールが対応します。

Rev.2リニューアルの目玉はファームウェアアップデート。
チャタリング対策機能やロータリーエンコーダが対応可能となり、作成できるデバイスの幅が更に広がりました。

※旧来のREVIVE USB MICRO(型番:ADRVMIC)をお持ちのお客様も、ファームウェアアップデートを行っていただく事で新機能をご利用頂けます。

ご注意:従来品REVIVE USB(AD00007)のファームウェアを書き込んだ場合、それ以降ファームウェアの書き換え不能となります。(bootloaderモードの仕様が異なる為)

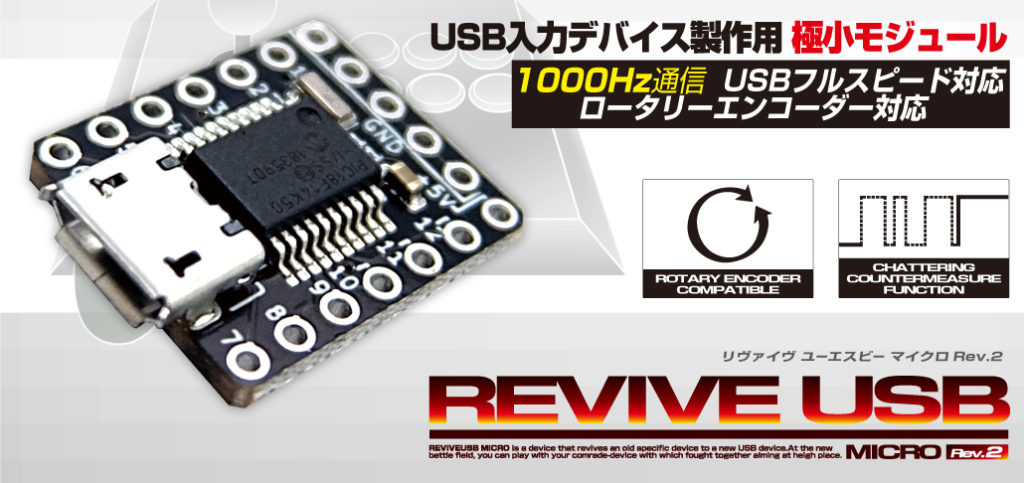

新ファームウェアによりチャタリング防止機能や、ロータリーエンコーダの接続に対応!

かねてよりご要望の多かったチャタリング防止機能や、ロータリーエンコーダの接続に対応致しました。
より精密な操作を要求されるデバイスや、回転動作が必要なデバイスも作成することが可能に。

1円玉サイズの小型化に成功!

幅約20mm、重量約1gの超小型サイズで、ほぼ1円玉と同程度の小型化に成功しました。搭載デバイスを選びません!

USBでパソコンと接続し、専用ソフトウェアを用いて12本のピンに任意の操作(マウスクリック/キー入力等)を設定する事が出来ます。一度設定した操作は本体モジュール内のメモリに保存され、他のパソコンに接続した際にも設定を変更することなく使用可能となります。

簡単設定ツールでマウス/キーボード/ジョイパッドの各機能を割付可能

各操作の設定は直感的インタフェースを持つ専用Windowsソフトウェアを用いて行ない、どなたにでも簡単に設定出来ます。

マウス機能/キーボード機能/ジョイパッド機能を混在させる事も可能です。

搭載機能

<マウス機能>左クリック/右クリック/ホイールクリック/上下左右へのマウス移動/上下へのホイールスクロール

<キーボード機能>任意のキーへの割当て

<ジョイパッド機能>  X軸/Y軸(上下左右)/ボタン1~ボタン12

マトリクス対応ファームウェアをご用意、最大36ボタンに対応!

マトリクス対応ファームウェアに変更することで最大36の入力に対応しています。
(ファームウェアの書き換え作業が必要になります。)

※マトリクスファームウェアを使用する場合はチャタリング防止機能及びロータリーエンコーダの使用ができません。

ご注意!

本製品をお使いになるには電子工作や電子回路についての一般的な知識が必要です。(ケーブル類は付属致しません。)

基本仕様
【対応OS】Windows7以降
【サイズ】W16×D20×H5mm
【重量】約1g
【入力点数】12(デジタル)
【コネクタ】USBマイクロB
【電源】5V (USBマイクロB)
【使用温度】0 ~ 40℃(結露なきこと)
【保証期間】 1年間
【付属品】保証書 1部
【生産国】Made in Japan

―――本製品取扱についてのご注意―――
・本製品は、ホビー向け商品です。
・記載の部品性能は部品単体での性能であり、製品寿命を保証するものではありません。
・本キットの製作/使用に関し当社の責に帰すべき事由に基づき、お客様に損害が生じた場合、直接被害に限り、販売代金を上限として損害を賠償し、いかなる場合においても販売代金以上の損害を賠償しないものとします。
・改良のため、予告なく仕様変更をすることがあります。予めご了承下さい。

RoHS対応 証明書の確認はこちら

本製品はAssembly Desk License(以下 ADL)適応製品です。
本ライセンス適応製品は、改変・再配布・商用利用・有料販売等を行っていただく事が可能です。
利用時には、「著作権表示」と「ライセンス許諾表示全文」を記載して頂くことが条件となります。
詳しくはこちらのページをご覧ください。
