【制作マニュアルPDF掲載】作って合点! ラジオのしくみ ストレート・ラジオ キット”ADCQHR1703”

Pocket

組み立てについての解説はこちらをご参照ください。

作って合点! ラジオのしくみ ストレート・ラジオ キットADCQHR1703

ラジオ進化の歴史を振り返る!CQ ham radio連動企画

作って合点! ラジオのしくみ No.2 ストレート・ラジオ キット

受信した周波数のまま増幅・復調するトランジスタラジオの基本形!ラジオの基本を知るには欠かせないキットです。

MAIN-OMOTE

バーアンテナの指向性を利用して送信所の方向を確認しよう!!





少ない部品点数で組立初心者も安心!!ストレート・ラジオ専用ICを採用!

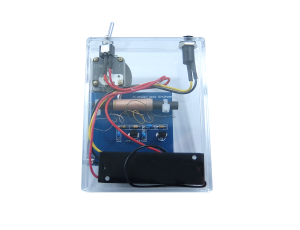

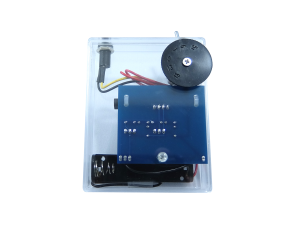

SUB-OMOTE SUB-URA

ケース付属(別途、お客様ご自身による加工が必要です)



仕様

【受信周波数】535KHz – 1605KHz
【受信方式】ストレート方式
【出力】ダイナミック・イヤホン(別売)
【アンテナ】バーアンテナ
【電源】単三乾電池x1(別売り)
【電池寿命】約500時間(アルカリ電池の場合およそ2000mAH/4mA)
【サイズ】W70xH90xD24mm(突起部含まず)
【重さ】約70g(電池を除く)
【使用温度】0 ~ 40℃(結露なきこと)
【梱包内容】キット部品一式/部品表
【別途ご用意】ダイナミック・イヤホン /半田ごて一式/ニッパー/ドリル
【生産国】Made in Japan
