 電流帰還方式ポータブルヘッドフォンアンプ [AD00032]

BTOマイプロダクト サービスについて

電流帰還方式が選ばれる ただひとつの理由

”電流帰還方式”Hi-Fiオーディオにあまり馴染みのない一般のリスナーにはあまり聞き覚えのない言葉かもしれません。

しかしオーディオに造詣の深い方々にはスピーカーを低音から高音まで効率的にドライブすることのできる電流帰還方式は玄人好みのアンプとしてユーザーにチョイスされてきました。

このヘッドフォン本来の周波数特性を忠実に再現する電流帰還方式をビット・トレード・ワンではiPhoneやスマートフォンなどポータブルオーディオのためアンプ本体もポータブル化。

外出時でもお気軽にハイインピーダンスタイプのHi-Fiオーディオヘッドフォンをお楽しみいただけます。


低音から高音までしっかりと効率的にドライブ、
独自の電流帰還方式”
LIIEテクノロジーとは”

Logo-LIIE







ご存じのようにヘッドフォンにおける公称インピーダンスは最低インピーダンスを表示しているに過ぎません。

従来の電圧駆動式アンプにて稼働させた場合、低音と高音とでインピーダンスが高くなる現象が発生し本来の出力がなされない傾向が見られます。
ビット・トレード・ワンの誇る電流帰還方式であるLIIEテクノロジーではヘッドフォンに流れる電流をセンシング抵抗によってセンスし、フィードバックする事により、ヘッドフォンにかかる「電力」を一定に制御しインピーダンス変動の影響を取り除きます。このためヘッドフォンのインピーダンス変動に影響されず、 低音から高音までしっかりと効率的にドライブ。お使いのヘッドフォンとは思えないほどに躍動感あふれる濃密なサウンドを提供します。
※実用新案登録済


低音特性の改良に貢献する[ Output Capacitor-less Technology ]
Logo-OCL







本ヘッドフォンアンプはアンプ本来の信号増幅だけでなく不快なポップ・ノイズを発生させる原因ともなる
カップリングコンデンサをパワーアンプ出力回路から除去しました。
これによりポップ・ノイズを低減し、さらに低音特性を大きく改善しています。

本製品は本来、回路に必要なカップリングコンデンサを除去するために市販単四電池4本使用し、
これを+-3V で使用する事により正電圧と負電圧の両電圧を用い駆動、
グラウンドレベルを基準にして出力を行うことで出力カップリングコンデンサによって生じる
低音域での信号減衰を防ぎ、豊かな低音を出力することができます


カスタマイズ機能でヘッドフォンとのベストマッチングを追求

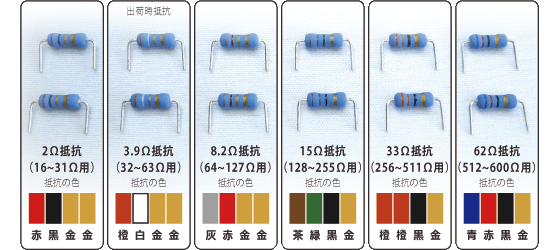

製品に添付された6種の調整用抵抗を使う事で、公称インピーダンス600Ωのヘッドフォンまで対応する事が出来ます。

ご利用のヘッドフォンに合わせ、6種の調整用抵抗をご用意。抵抗の差し替えを行う事で、お持ちのヘッドフォンの性能を最大限に引き出せるよう
ユーザーサイドでのセッティングが可能 もちろん抵抗の差し替えはソケット式で簡単に行うことができます。

*必ずご利用のイヤフォン、ヘッドフォンに合わせてご調整ください。合わないままご利用いただくとノイズ、発振等の不具合が発生する可能性があります。ご注意ください。

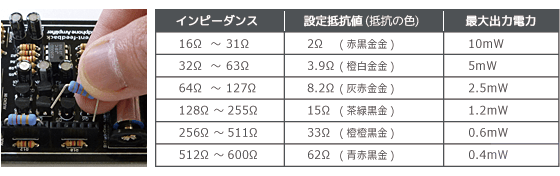

抵抗対応表RIGHT-MAIN6-PIX2


単四電池採用には訳がある。 長持ちロングラン仕様

単四電池を4本使用することにより1日約5時間の使用で約30日間の使用が可能です。
また多くのポータブルヘッドフォンアンプが採用する内蔵型リチウムイオン電池は
使用年月にしたがって確実に供給能力が低下し最後には使用に耐えない状況が発生することが予想されます。
そのような状況のなか本製品はあえて単四電池を採用。
バッテリーそのものを交換することで電力供給だけでなく製品本体もロングライフサイクル仕様となっています。




オーディオグレードコンデンサ採用によりキット版をグレードアップ

従来、好評を頂いております電流帰還式ポータブルヘッドフォンアンプキットと比べ使用抵抗やコンデンサ等のグレードアップ!最良の音質を作り出すためのコンポーネントを厳選いたしました。

使用抵抗は1%誤差対応製品を使用しコンデンサはオーディオグレードに変更、キット版ではドライバーが必要だったフロントパネルのローレットスクリュー化により、電池交換の際に必要だったドライバーが不要となりました。

各部の名称

前面

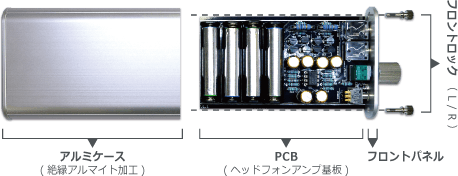

取り出し


 製品仕様

製品名:電流帰還方式ポータブルヘッドフォンアンプ
製品型番:AD00032
対応インピーダンス : 16Ω~ 600Ω
入・出力端子 : 3.5Φステレオミニジャック
最大出力電力 : 50mW+50mW(16Ω時)
周波数特性  : 20Hz ~ 20KHz
調整用抵抗  : 2Ω/3.9Ω/8.2Ω/15Ω/33Ω/62Ω
使用電源   : 単四電池4本(電池別売)
使用可能時間 :約150時間(1日5時間の使用で30日間使用可能)
サイズ   : W70× D114 ×H20mm(Volume含まず)
本体重量   : 147g(電池含まず)
内容物    : 3.5Φステレオケーブル(オス/オス)・マニュアル・調整用抵抗 6セット
保証期間   : お買い上げより1年間
JANコード  :4560196900387



監修・技術協力

小野寺 康幸氏

電子工学を専攻し各セミナー、電子工作マガジン、トランジスタ技術などで電子工作に関する著作を多数執筆し活躍中。
論理思考に基づく開発能力に定評がある。
