低遅延型インターフェース変換装置 ”変わる君” BTIC2

Pocket

WP-製品紹介P14-BTIC2

高耐久工業用フットスイッチなどをマクロ発動デバイスに変換!


製品情報・マニュアル・開発情報(GitHub)

https://github.com/bit-trade-one/BTIC2-KawaruKun

設定ツール・関連ファイル一括ダウンロード

https://github.com/bit-trade-one/BTIC2-KawaruKun/archive/refs/heads/master.zip

注意)変わる君をUSBに接続するときにSW1とSW2が押されている(LO)とブートモードが起動します。
ノーマルクローズのスイッチをSW1とSW2に接続しているとブートモードで起動してしまいます。ご注意ください。

その場合SW1かSW2のどちらかを押しながらUSBに接続ください。


1000Hz動作による低遅延型インターフェース変換装置”変わる君”

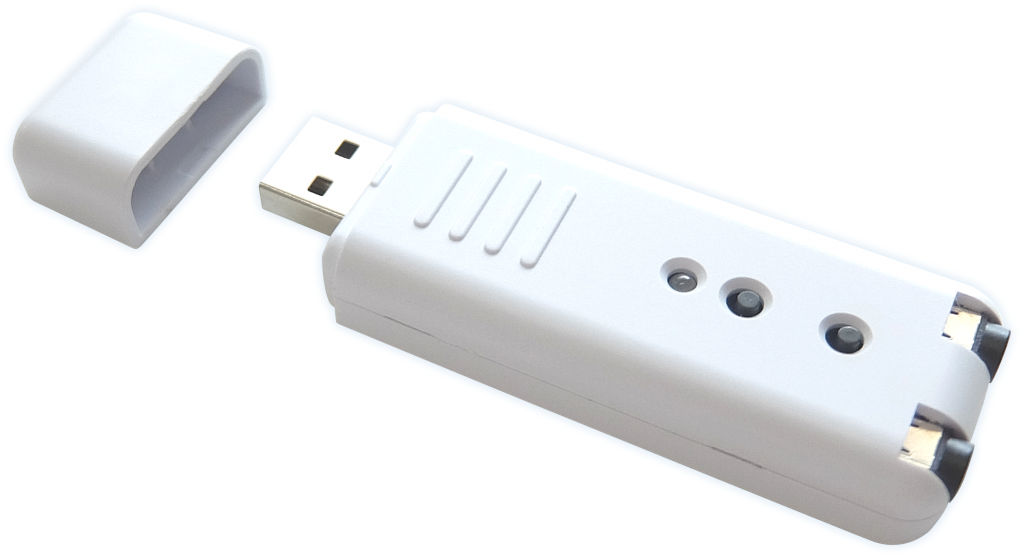

_MAIN


壊れやすいUSBフットスイッチはもう懲り懲り。市販されている高耐久な工業用フットスイッチや楽器演奏などで使用されている滑らかなフットスイッチなどをパソコンなどで使用したいと思ったことはありませんか?

本製品は外部スイッチの一般的なインターフェースである直径3.5mmミニジャック2個を搭載し、市販の頑強な工業用フットスイッチや音楽用フットスイッチなど多様な外部スイッチ(入力装置)を最大2台まで接続し低遅延でPCでのボタン入力やマクロ発動などを行うことができるインターフェース変換装置です。

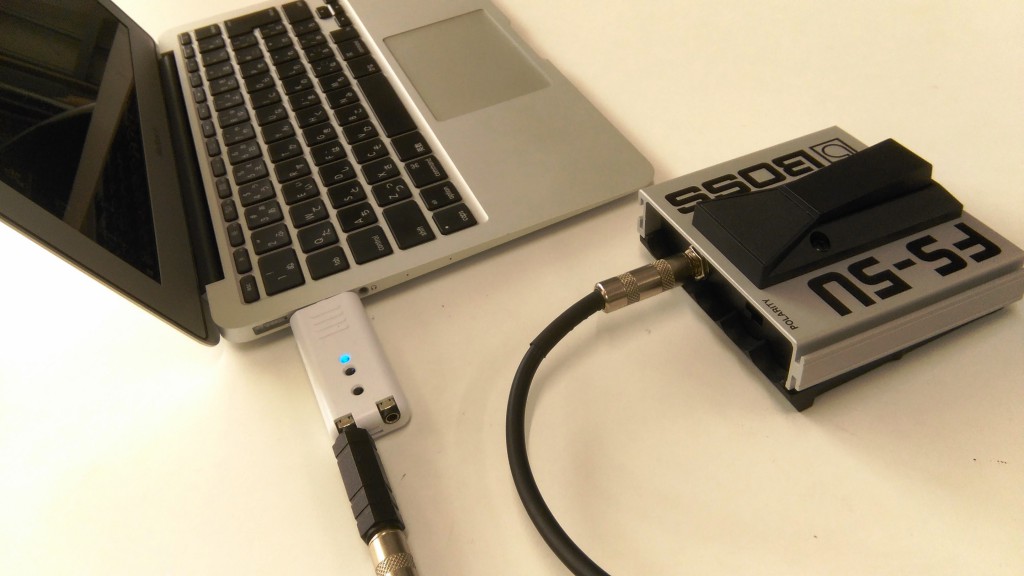

IMG_20160630_150944
使用例:高性能な楽器演奏用フットスイッチを活用

コンパクトな本体を持ち単一のキー操作以外にもゲームパッド/マウス/キーボード入力を組み合わせ、複雑な動作設定をマクロ化しモールス信号のように長短のスイッチのパターンの組み合わせで実行することも可能です。

また作成したマクロはフラッシュメモリにより本体へ保存され設定終了後はAndroid5.0以降モデルやMacOS搭載機種など他OS上でも動作可能です。(Androidでのご利用時にはホスト変換アダプタが必要です)

ハードウェアキーボードエミュレーションによりアプリケーションとの高親和性を実現

USB複合デバイスとして認識することにより、接続したPCからは本製品はキーボード/マウス/ゲームパッドとして認識されます。キースクリプトの送出は複合デバイスのキーボード信号として処理され、USBキーボードからのキースキャンコード入力として処理されます。従来アプリケーション内でのキーバインドに問題を抱えていたソフトウェア的処理によるマクロ動作と比較し様々なアプリケーション内で高い親和性を誇ります。

フットスイッチだけじゃない!様々なスイッチを手軽に接続、デジタルインターフェースに変換

フットスイッチだけでなく3.5mmミニジャックで動作する特殊なポイントタッチスイッチやリボンスイッチなど市販されている様々なスイッチをユーザーの状態に合わせてデジタルインターフェースに変換し利用することができます。(6.3mmプラグの場合は別途、変換アダプタが必要です)

画像提供:パシフィックサプライ株式会社

インターフェース変換装置”変わる君” 動作確認リスト

品名製品URLボタン入力パターン入力
マイクロライトスイッチhttps://www.p-supply.co.jp/products/254
リボンスイッチhttps://www.p-supply.co.jp/products/260
ミニカップスイッチhttps://www.p-supply.co.jp/products/255
トリガースイッチhttps://www.p-supply.co.jp/products/247
ストリングスイッチhttps://www.p-supply.co.jp/products/246
グラスプスイッチhttps://www.p-supply.co.jp/products/243
バディボタンhttps://www.p-supply.co.jp/products/248
ビックバディスイッチhttps://www.p-supply.co.jp/products/251
ピロースイッチhttps://www.p-supply.co.jp/products/252

こんなシーンで活躍

足元にフットスイッチ2台を設置、パソコン上でのテープ起こし作業やパンチインパンチアウトなどDTM作業の他、特殊スイッチを利用することで障碍をお持ちのユーザー様にもご利用いただける補助入力装置として活躍します。

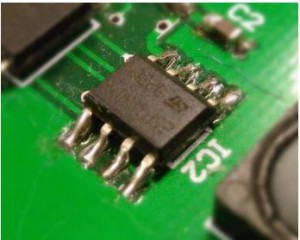

メガショック!! 16メガbit(2MB) フラッシュメモリ内蔵2016063011

本体内に16Mbit(2MB)のフラッシュメモリを搭載することで、設定内容や作成したマクロ動作を本体内に保存可能です。

これによって他PCに接続した場合でも、ドライバのインストールの必要がなくコネクタをPCのUSBポートに挿すだけで、マシンを選ばずにそのまま使用可能となります。

*画像は開発中のものです

フルスピードUSB 1000Hzレポートレート

”変わる君”はUSBフルスピード接続により通常USBデバイスのレポートレート125Hzと比較し8倍以上の1000Hzのレポートレートを実現、トップレベルの情報伝達能力を誇ります。


コントラストの高い色覚障碍対応UIによる強力なマクロ作成機能を搭載、複雑なキー動作も実行しながら記録できる。

本体内部にフラッシュメモリを内蔵しマクロの記録、実行が可能です。マクロ登録数は最大で120スロットを持ちキーボード、マウス、ゲームパッド各デバイス動作の混在も可能です。またソフトウェアは色覚障碍をお持ちで色の判別のしづらいユーザーにも安心の色覚障碍対応です。

201606309

ステップ入力の他、リアルタイム記録でマクロ作成可能

マクロ作成は従来のステップ入力の他、実際のキー動作をリアルタイムに記録しマクロとして保存する作成機能を搭載、複雑なキー入力もタイミングを含め記録可能です。もちろん記録後の編集も自由自在です。

2016063012

マクロ再生はボタン入力の他、パターン組み合わせにも対応、様々な動作を入力可能です。

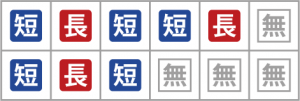

組み合わせ例

マクロ再生は通常のボタン入力の他、モールス信号のように長、短のスイッチ入力のパターンを組み合わせて様々な動作を実行できるパターン入力にも対応、フットスイッチ1台で多彩な動作を実現します。本体内に64種類のパターンを記録できます。

もちろん2つのスイッチを接続した際には、1台は単純なマクロ再生、もう1台はパターン入力といった使い分けも可能です。

各部の名称

使用可能なスイッチプラグ

3.5mmミニプラグ モノラル
3.5mmミニプラグ モノラル

変換アダプタを使えば楽器演奏、DTPなどで一般的な以下のタイプも使用可能です。

6.3mm標準フォ-ンプラグ モノラル(変換アダプタが必要です)
6.3mm標準フォ-ンプラグ モノラル(変換アダプタが必要です)

製品仕様

【対応OS】日本語版OS: Windows10,Windows8.1,Windows8,Windows7,Vista™搭載のDOS/Vパソコン
以下のOS使用機種は上記のウィンドウズOSにて本体設定後、使用可能となります。
Android5.0 以降スイッチアクセス対応(接続のためのホストケーブルが必要です)、MacOS X 10.10以降スイッチコントロール対応
【対応機種】 USBポートを標準で持ち、パソコン本体メーカーが上記対応OS上でのUSBポートの 動作を保証している機種。(一部対応しない機種があります)NEC PC-9800、PC-9821シリーズには対応しておりません。
設定アプリケーションソフトウェア導入のため別途インターネット環境が必要です。

【対応USBインターフェース規格】 USB2.0 フルスピード
【ボタン数】2個
【スイッチ取り付けプラグ数】 φ3.5mmミニプラグ・ジャック×2
【本体寸法】 W80×D30×H12mm(突起部含む)
【重量】 約17g
【コネクタ】USB2.0 TypeA
【その他機能】標準ドライバにて動作。
【電源】USBバスパワー
【電源電圧】5.0V
【動作環境】 温度0~45℃、湿度10~60%(結露なきこと)
【付属品】取扱説明書1部  保証書1部
【生産国】Made in Japan
【保証期間】お買い上げから1年間

―――本製品取扱についてのご注意―――

・本製品にフットスイッチ・ボタンは付属しておりません。市販の3.5mmプラグ対応スイッチをご利用ください。
・本製品は、意思伝達および環境制御装置(ECS)、パソコンなどの操作を目的としております。ナースコールなどの生命維持に関係する装置には使用しないでください。
・記載の部品性能は部品単体での性能であり、製品寿命を保証するものではありません。
・ご利用のPCおよびOS環境によってはすべての機能をご利用いただけない場合があります。
・USBポートに接続する場合は、パソコン本体のポートに接続してください。
・一部のアプリケーションによっては本製品の機能をご利用できない場合があります。
・その他、記載されている製品名、社名は一般的に各社の登録商標、商標です。
・パソコンの機種・BIOSによっては、Windowsが起動する前のコマンド(BIOSの設定・SCSIボードの設定など)はできません。
・パソコンの機種・BIOSによっては、サスペンドモード(スリープモード・スタンバイモード)後にUSBキーボードとして認識しない場合があります。
・ノートパソコンや各メーカー純正キーボードのファンクションキーにあらかじめ割り付けられている特殊機能(画面の明度調整やボリュームのアップダウンなど)は、この製品からは操作できません。
