AD00002 静電容量式 タッチセンサ モジュール

Pocket

 「触れる」事によって動作する、新たな入力インターフェース

触れるだけで反応するスイッチとして利用出来る「静電容量式タッチセンサモジュール」
センサ部に人が触れる際の静電容量の変化を検知し「触れる」事によって動作する新たな入力インターフェースです。
電源と信号線を繋ぐだけで、直ぐにタッチセンサ(スイッチ)として利用する事ができるモジュールセットです。

アルゴリズムの最適化により高い検知能力を実現

本モジュールではセンサ部の形状・検知アルゴリズムの最適化を行い、高い検知能力を実現しました。
これにより厚さ2~3mm程度のプラスチックケースの裏側に貼りつけても
安定した検知が可能な他接触部分を衛生的に保つことも容易です。
またスイッチを自由にデザインしたり、スイッチがある事を隠す事も出来ます。

厚さ3mm程度のプラスチックを透過し良好に反応します。

厚さ3mm程度のプラスチックを透過し良好に反応します。

3つの入力をもつスイッチとして機能

本モジュールは3つの入力をもつスイッチとして機能し電源及び信号線を接続するだけで動作します。
電源電圧は3V~5.5V、信号の出力は電源電圧レベルとなります。
また、設定ピンをGNDに接続する事で、「モメンタリ/オルタネイト」「正論理/負論理」の切り替えが可能です。

動作確認用LEDが基板上に実装されており、モジュール単体での動作確認が可能です。

動作確認用LEDが基板上に実装されており、モジュール単体での動作確認が可能です。

タッチセンサによるカスタマイズ例

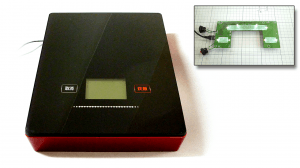

大手家電メーカさんの依頼で制作しました。 タッチセンサが仕込まれており、指で触れる事で操作が可能です。

大手家電メーカさんの依頼で制作しました。 タッチセンサが仕込まれており、指で触れる事で操作が可能です。

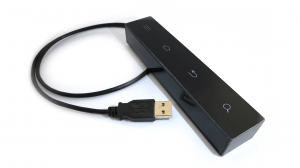

大手通信事業社様の依頼で製作致しました。4つのタッチスイッチを持ったUSB入力機器です。

大手通信事業社様の依頼で製作致しました。4つのタッチスイッチを持ったUSB入力機器です。

お客様のシステムを含めての受託開発にも対応可能です。
各種機能カスタマイズも承ります。詳しくは [こちら]よりお問い合わせ下さい。


製品仕様

  • 製品名:静電容量式タッチセンサモジュール
  • 製品型番:AD00002
  • タッチセンサ方式:静電容量式
  • スイッチ点数:3
  • スイッチ動作:「モメンタリ/オルタネイト」を切り替え可能。正論理/負論理を切り替え可能
  • 出力 :High時Vdd / Low時0V(最大電流25mAまで)
  • 予備ピン :3ピン
  • 動作電圧:3V~5.5V
  • 基板部サイズ:W87×D25×H2.59mm(突起部ふくまず)
  • 梱包内容:本体モジュール/マニュアル
  • JANコード :4560196900233

本製品はAssembly Desk License(以下 ADL)適応製品です。
本ライセンス適応製品は、改変・再配布・商用利用・有料販売等を行っていただく事が可能です。
利用時には、「著作権表示」と「ライセンス許諾表示全文」を記載して頂くことが条件となります。
詳しくはこちらのページをご覧ください。
