AD00018RE 透明シール型シングルタッチスイッチ

Pocket

透明電極フィルムをセンサとした静電容量式のタッチスイッチです。
ITOを利用したセンサに比べ、低コストで静電容量タッチセンサを構築できます。
電源と信号線を繋ぐだけで、直ぐにタッチセンサ(スイッチ)として利用する事が出来ます。

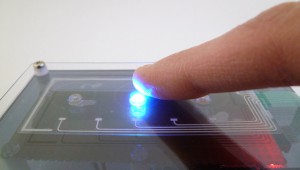

透明なフィルムをタッチスイッチのセンサ部として利用する事が出来ます。
透明なフィルムをタッチスイッチのセンサ部として利用する事が出来ます。











自由な意匠デザインが可能

フィルム両面に両面テープが付いており、貼り付けも簡単です。
厚さ2mm程度のプラスチックケースやアクリル板なら裏に貼って使用する事が出来ます。

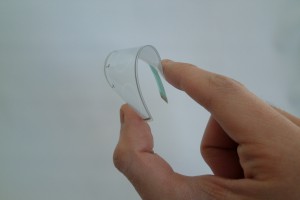

極めて薄い透明フィルムタイプです。
極めて薄い透明フィルムタイプです。


直ぐにタッチセンサとして使えるリレー接点仕様!

tcuh01

マイナスドライバ簡単に取り付けできる端子台付きリレー接点出力により、
電源と信号線を繋ぐだけで、直ぐにタッチセンサ(スイッチ)として利用する事が出来ます。
スイッチ動作は「モメンタリ/オルタネイト」を切り替え可能。



特殊対応可能!ご相談ください!

スクリーン印刷技術で電極パターンを形成することでサイズ/形状/接点数等がカスタマイズ可能な柔軟性を持ちます。
フィルムとセンサICのみでの供給など供給形態はお客様の要望に合わせて対応可能です

タッチセンサによるカスタマイズ例

大手家電メーカさんの依頼で制作しました。 タッチセンサが仕込まれており、指で触れる事で操作が可能です。

大手家電メーカさんの依頼で制作しました。 タッチセンサが仕込まれており、指で触れる事で操作が可能です。

大手通信事業社様の依頼で製作致しました。4つのタッチスイッチを持ったUSB入力機器です。

大手通信事業社様の依頼で製作致しました。4つのタッチスイッチを持ったUSB入力機器です。

お客様のシステムを含めての受託開発にも対応可能です。
各種機能カスタマイズも承ります。詳しくは [こちら]よりお問い合わせ下さい。

本製品は下記製品のリニューアルモデルとなります。
製品の性能や仕様に変更はありません。

旧製品名

  • 製品名:透明シール型タッチスイッチ (シンプルタイプ)
  • 製品型番:AD00018

製品仕様

  • タッチセンサ方式:静電容量式
  • スイッチ点数:1
  • スイッチ動作:「モメンタリ/オルタネイト」を切り替え可能。
  • 出力:リレー接点出力(定格・1A 24VDC /0.5A 125VAC)
  • 基板部サイズ:W25.5×D34.5×H12mm(突起部ふくまず)
  • フィルム部サイズ:W30×D27×H0.075mm(突起部ふくまず)
  • 動作電圧:5V~12V
  • 梱包内容:フィルム/制御基板

本製品はAssembly Desk License(以下 ADL)適応製品です。
本ライセンス適応製品は、改変・再配布・商用利用・有料販売等を行っていただく事が可能です。
利用時には、「著作権表示」と「ライセンス許諾表示全文」を記載して頂くことが条件となります。
詳しくはこちらのページをご覧ください。
