トランジスタ技術連動製品 ラズベリー・パイ対応!μアンペア・オシロ

電池搭載IoT機器の消費電力測定に!0.1μ~20mAと1μ~0.5Aの2レンジ構成  ラズベリー・パイで気軽に扱える低消費電力回路の測定に最適なμアンペア・オシロ!

WP-製品紹介M25-ADCQ1706CP

製品概要

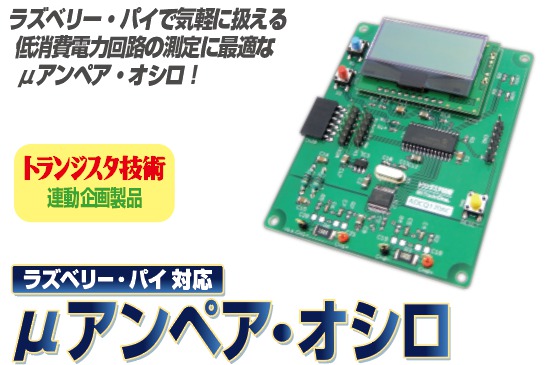

CQ出版社発行のトランジスタ技術2017年6月号より開始された連載記事“スマホ&大画面計測!私のハイパー実験室”との連動企画製品として、μアンペア・オシロを製作。
IoTにおいて低消費電力回路を活用し機器を製作した際に実際の消費電流を計測が必要です。通常の測定器では、100倍以上のダイナミックに変化するμAレベルの微小電流を正確に計測することができません。そこでμAレベルからmAレベルで変化する電流をできるだけ正確に計測することができるμアンペア・オシロの登場です。


*簡易組立・取扱説明書およびウィンドウズアプリは弊社WEBよりのダウンロードが必要です。

製品の特長

低消費電力回路の電源電流を測定!

100倍以上のダイナミックに変化するμAレベルの微小電流は通常の測定器では、正確に計測することができません。本製品はμAレベルからmAレベルで変化する電流を正確に計測することが可能なμアンペア・オシロです。

 1μA以下も計測!ΔΣ(ルビ:デルタシグマ)24ビット高性能A-Dコンバータを採用

24ビット分解能の高性能ΔΣA-Dコンバータを採用! 高速動作でダイナミックに変動する微小電力を連続測定します。

110dB超のダイナミックな電流変化をビジュアル測定!

ラズベリーパイを高機能部品として使用!ラズパイのネットワーク性能を活かしグラフやブラウザ上に表示。0.1μA単位の分解能で回路の間欠動作など110dB超のダイナミックな電流変化をビジュアルに測定できます。

WP-製品紹介M25-ADCQ1706CP_PIX

USBで接続!シリアル変換アダプタを同梱

標準でシリアル変換アダプタを同梱、ラズベリー・パイやパソコンなどUSB経由で直接接続可能です。

【ご注意】

本製品はトランジスタ技術2017年6月号より開始の連載記事“スマホ&大画面計測!私のハイパー実験室”との連動製品です。
詳しい情報は、各連載記事をご覧ください。また簡易取扱説明書およびソフトウェアダウンロードのためインターネット環境が必要です。
・本製品にRaspberry Piは、付属しておりません。



製品仕様

【対応OS】Raspbian【対応機種】Raspberry Pi Model B+/Raspberry Pi 2 Model B/Raspberry Pi 3 Model B//Windows10,Windows8.1,Windows8,Windows7,Vista™搭載のDOS/Vパソコン
【入力端子】周波数測定用チェック端子:2ch 【電源】Raspberry PiまたはUSBシリアル変換アダプタより給電 5V
【最高サンプリング速度】8ksps
【チャネル数】2チャネル
チャネル0(CH0):シャント抵抗:1Ω 測定電流:1μA~500mA
チャネル1(CH1):シャント抵抗:10Ω 測定電流:0.1Aμ~20mA
【表示】2チャネル同時ブラウザ表示
【表示】キャラクタ液晶モジュール(16x2行)
【本体重量】 約37g
【サイズ】W70×D90×H7.4mm(突起物除く)
【付属品】シリアル変換アダプタ 1個 (接続ケーブル1本付き) ICクリップコード赤 2本 ICクリップコード黒 2本  部品表1部 保証書1部(Raspberry Pi本体は付属しません)
【保証期間】お買い上げから1年間
【使用温度】0 ~ 40℃(結露なきこと)
【生産国】Made in Japan

―――本製品取扱についてのご注意―――
・記載の部品性能は部品単体での性能であり、製品寿命を保証するものではありません。
・ご利用のPC、AndroidおよびOS環境によってはすべての機能をご利用いただけない場合があります。
・アプリケーションソフトウェア導入のため別途インターネット環境が必要です。
・一部のアプリケーションによっては本製品の機能をご利用できない場合があります。
・本製品の製作/使用に関し当社の責に帰すべき事由に基づき、お客様に損害が生じた場合、直接被害に限り、販売代金を上限として損害を賠償し、いかなる場合においても販売代金以上の損害を賠償しないものとします。
・改良のため、予告なく仕様変更をすることがあります。予めご了承下さい。
そのほか記載されているロゴ、システム名、製品名は各社及び商標権者の登録商標あるいは商標です。
*Raspberry Pi本体及びケース、ケーブル類は付属致しません。
Raspberry Piは英国Raspberry Pi財団の登録商標です。Raspberry Pi is a trademark of the Raspberry Pi Foundation.
そのほか記載されているロゴ、システム名、製品名は各社及び商標権者の登録商標あるいは商標です。
