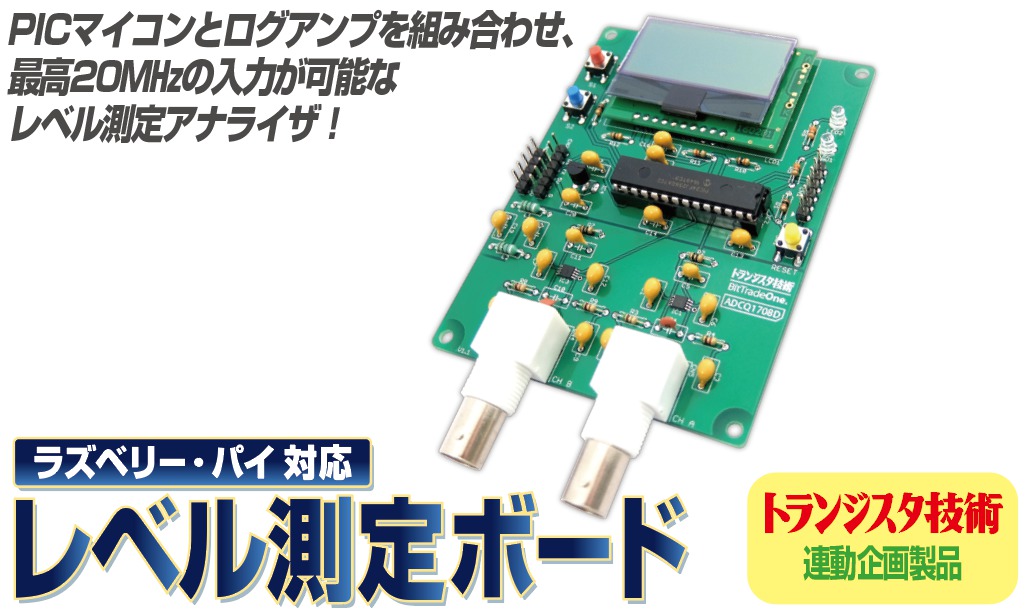

トランジスタ技術連動製品 ラズベリー・パイ対応!レベル測定ボード 組立済

PICマイコンとログアンプを組み合わせ、最高20M㎐の入力が可能なレベル測定アナライザ!

姉妹品:波形発生器Wave Generatorと本製品を組み合わせることで便利な周波数特性アナライザに早変わり!

WP-製品紹介M27-ADCQ1708DP

製品概要

CQ出版社発行のトランジスタ技術2017年6月号より開始された連載記事“スマホ&大画面計測!私のハイパー実験室”との連動企画製品として、本製品と弊社姉妹品である波形発生器Wave Generator(型番:ADCQ1708CP/K) と組み合わせることで、手軽に扱える周波数特性をブラウザに表示し解析するアナライザを製作します。
ご自分で組立工程を楽しむことができるキット版のほか、組立済みもご用意、用途にあわせてお買い求めいただけます。

*簡易組立・取扱説明書およびウィンドウズアプリは弊社WEBよりのダウンロードが必要です。
*本製品を周波数特性アナライザとして利用する場合には別途、姉妹品である波形発生器Wave Generator(型番:ADCQ1708CP/K)が必要です。


製品の特長

12ビット高速A/Dコンバータ内蔵モジュールのPICマイコンを採用!

全体制御に高性能な12ビット分解能のA/Dコンバータを内蔵した「PIC24FJ256GA702」を使用。

大型液晶ディスプレイ(LCD)(16文字×2行)とレベル測定用BNCコネクタ搭載!

16文字×2行の大型液晶ディスプレイと入力端子としてレベル測定用BNCコネクタを2つ搭載。

USBで接続!シリアル変換アダプタを同梱

標準でシリアル変換アダプタを同梱、ラズベリー・パイやパソコンなどUSB経由で直接接続可能です。



【ご注意】

・簡易組立・取扱説明書およびソフトウェアダウンロードのためインターネット環境が必要です。
・本製品はCQ出版社発行のトランジスタ技術2017年6月号より開始された連載記事“スマホ&大画面計測!私のハイパー実験室”との連動企画製品です。より詳しい情報は、各連載記事をご覧ください。
・本製品を周波数特性アナライザとして利用する場合には別途、姉妹品である波形発生器Wave Generator(型番:ADCQ1708CP/K)が必要です。本製品にRaspberry Piは、付属しておりません。


測定性能仕様

【レベル測定】

測定チャンネル数:2チャンネル
測定範囲:-60dB ~ +20dB 分解能0.1dB
測定速度:約1秒で測定
ラズパイとの接続:GPIO経由のシリアル 115.2kbps


製品仕様

【対応OS】Raspbian【対応機種】Raspberry Pi Model B+/Raspberry Pi 2 Model B/Raspberry Pi 3 Model B//Windows10,Windows8.1,Windows8,Windows7,Vista™搭載のDOS/Vパソコン
【表示】キャラクタ液晶モジュール(16×2行)
【入力端子】レベル測定用BNCコネクタ:2
【電源】Raspberry PiまたはUSBシリアル変換アダプタより給電 5V
【本体重量】 約61g
【サイズ】W100×D75×H13.5mm(突起物除く)
【付属品】シリアル変換アダプタ 1個 (接続ケーブル1本付き) BNC-ICクリップケーブル 1本 部品表1部 保証書1部(Raspberry Pi本体は付属しません)
【保証期間】お買い上げから1年間
【使用温度】0 ~ 40℃(結露なきこと)
【生産国】Made in Japan



―――本製品取扱についてのご注意―――
・本製品は、ホビー向け商品です。キット製品に関しましては組立前については付属部品の欠品および破損などについてのみサポートを行っており組立後の不具合等に関しては弊社サポート対象外となっております。
・記載の部品性能は部品単体での性能であり、製品寿命を保証するものではありません。
・ご利用のPC、AndroidおよびOS環境によってはすべての機能をご利用いただけない場合があります。
・アプリケーションソフトウェア導入のため別途インターネット環境が必要です。
・一部のアプリケーションによっては本製品の機能をご利用できない場合があります。
・本製品の製作/使用に関し当社の責に帰すべき事由に基づき、お客様に損害が生じた場合、直接被害に限り、販売代金を上限として損害を賠償し、いかなる場合においても販売代金以上の損害を賠償しないものとします。
・改良のため、予告なく仕様変更をすることがあります。予めご了承下さい。
そのほか記載されているロゴ、システム名、製品名は各社及び商標権者の登録商標あるいは商標です。
*Raspberry Pi本体及びケース、ケーブル類は付属致しません。
Raspberry Piは英国Raspberry Pi財団の登録商標です。Raspberry Pi is a trademark of the Raspberry Pi Foundation. そのほか記載されているロゴ、システム名、製品名は各社及び商標権者の登録商標あるいは商標です。
