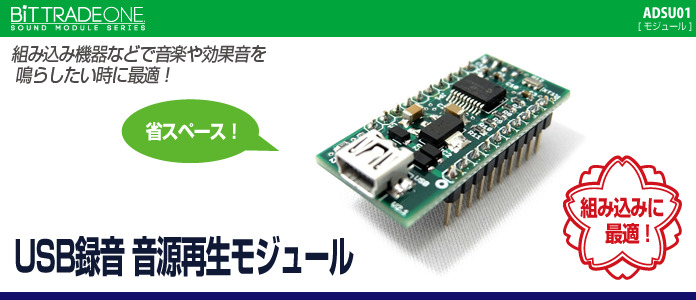

USB録音 音源再生モジュール評価ボードセット”ADSU01TB”

WP-製品紹介M07TB-音源再生モジュールTB

直ぐに使える!

音源再生モジュールで手軽に効果音再生!スピーカと電源をつなぐだけでそのまま音楽再生機として使用出来ます。

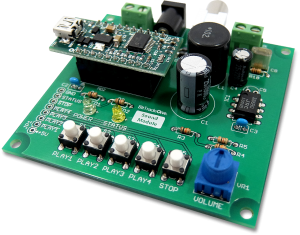

DSCF0319

組み込み機器へ本製品を搭載することで、簡単に目的の音を出力することが可能です。

また音質についても40kHz以上のサンプリング周波数を持ち、音声だけでなく音楽や効果音の再生も可能です。従来の音源モジュールのアナログ音質に満足できなかったユーザーにも安心しておすすめできる音質を持っています。またマイコンやArduino/RaspberryPi等の出力ピンからも制御可能でスイッチ入力による再生停止により制御可能で組み込み初心者にも安心の音源再生モジュールです。

アンプやスピーカ端子/スイッチなどを載せた評価ボードがセットになっています

スピーカと電源をつなぐだけでそのまま音楽再生機として使用出来ます。

組み込み初心者にも安心、スイッチ入力で楽々音源再生

組み込み初心者にも安心のスイッチ入力による音源の再生停止が可能です。マイコンやArduino/RaspberryPi等の出力ピンからも制御可能でIoT試作にも最適な音源再生モジュールです。

多彩な音源フォーマットに対応!USB接続でPCから、らくらくデータ転送



対応フォーマットとしてMP3 / WAV / AIFF / OGG / FLACに対応しモジュール本体への音源転送は専用アプリケーションを使用し簡単にデータを転送出来ます。*モジュール収納後は独自フォーマットとなります。

パワフルな編集機能

CT2

専用編集アプリケーションは非破壊サウンド編集を特徴とする「Audacity」をベースにし、曲の切り出しや頭出し、フェードイン、フェードアウトなど独自のエフェクト処理も簡単に追加できます。

WP-製品紹介M07TB-音源再生モジュールTB_FILE

外部メモリ不要!本体内フラッシュメモリに音源を保存!

SDカードやUSBメモリなどの外部メモリは必要なくPCをから転送した音源はモジュール本体内部のフラッシュメモリに保存されます。

専用編集アプリケーション

アプリケーション等はこちらのページからダウンロードください。



法人需要にも柔軟に対応

カスタマイズ含め、大量導入などお客様のシステムを含めての受託開発にも対応可能です。

各種機能カスタマイズも承ります。詳しくは [こちら]よりお問い合わせ下さい。



音源再生モジュール仕様

音声出力仕様

・サンプリング周波数:約40kHz ・量子化ビット:8bit  ・モノラル ・アンプは内蔵されていません



入出力仕様

・スイッチ入力端子 5点 ・曲1再生・曲2再生・曲3再生・曲4再生・停止

・ステータス出力 1点 ・再生ステータス(再生中Hi、停止中Low)

ピン配置



ピン番号 信号名 説明 I/O
1 +5V 5V入力、USBから電源供給しない場合に使います
2 GND GND
3 GND GND
4 STATUS 再生状態を表示します(再生中はH) O
5 STOP 停止(Lアクティブ) I
6 PLAY4 4曲目再生(Lアクティブ) I
7 PLAY3 3曲目再生(Lアクティブ) I
8 PLAY2 2曲目再生(Lアクティブ) I
9 PLAY1 1曲目再生(Lアクティブ) I
10 GND GND
11 GND GND
12 AOUT 音声出力 O
13 PGC NC(マイコン書込用) IO
14 PGD NC(マイコン書込用) IO
15 GND GND
16 VCC NC(マイコン書込用)
17 MCLR NC(マイコン書込用) I
18 USB5V USBから供給された5V
19 D- USB(D-) IO
20 D+ USB(D+) IO

*ピン間2.54mm、ピン幅600mil

製品仕様(USB音源 音源再生モジュール評価ボード)

【対応OS】

日本語版OS: Windows10, Windows8, Windows7,Vista™搭載のDOS/Vパソコン

【対応機種】

USBポートを標準で持ち、パソコン本体メーカーが上記対応OS上でのUSBポートの動作を保証している機種。(一部対応しない機種があります)

NEC PC-9800、PC-9821シリーズには対応しておりません。

設定アプリケーションソフトウェア導入のため別途インターネット環境が必要です。

【対応インターフェース規格】

USB2.0(タイプminiBコネクタ) USBフルスピードモード

【対応音源フォーマット】MP3 / WAV / AIFF / OGG / FLAC

【音源再生仕様】サンプリング周波数:約40kHz / 量子化ビット:8bit

【本体寸法】W75.0×D72.0×H19.0mm

【重量】 約45g

【動作環境:温度】 0~45℃、湿度10~60%(結露なきこと)

【生産国】Made in Japan

【保証期間】お買い上げから6ヶ月間
