ハードディスク連動LEDイルミネーション」はHDDやSSDのアクセスランプと連動してLEDイルミネーションを点滅させるアクセサリキット。

市販のLEDテープ等を利用して、PCを輝かせることができちゃいます。

読み込み・書き込みに連動したフルカラーLEDの色変化に対応、使用状況にあわせてPC全体が光るデザイン等も作れますよ!

スタティックやランダムとは一味違うLEDイルミネーションを実現させてみませんか?

製品の特徴

・HDD/SSDアクセスランプと連動!LEDイルミネーションを簡単に実現!

HDDやSSDが駆動する時のアクセスランプ点灯とテープLEDの点灯を同期できます。

動作の様子が一目でわかるようマイPCをアレンジしてみませんか。

・市販の一般的なLEDテープに対応!

様々な長さのLEDテープが販売されているので、お使いのPCにあわせてチョイスできます。

ご注意!
本製品はキットです。半田付け作業が必要です。
本製品をお使いになるには電子工作や電子回路についての一般的な知識が必要です。
(*LED本体は付属しません。別途ご用意ください)

【電源】12V 5インチ電源コネクタより供給
【出力端子】1.12VDC, 2.Green, 3.Red, 4.Blue(アノードコモン)
【基板サイズ】W25×D69mm 【サイズ】W25×D69×H21mm
【重量】約22g 【使用温度】0 ~ 40℃(結露なきこと)
【生産国】Made in Japan 【内容物】キット一式 、修理のご案内


組立説明書

部品表

部品型番個数場所備考
ICCD4081BE1U1取り付け向きあり
ICCD4510BE1U3取り付け向きあり
ICソケット14pin1U1取り付け向きあり
ICソケット16pin1U3取り付け向きあり
2.54mmピンヘッダ2ピン1J3
2.54mmピンヘッダ4ピン 丸ピン1J2
電源コネクタペリフェラル 4ピン1J1
セラミックコンデンサ10uF2C1, C2
電解コンデンサ470uF1C3取り付け向きあり
抵抗10kΩ1R4茶黒橙金
抵抗3.3kΩ3R3, R2, R1橙橙赤金
ブリッジダイオードSDI2601D1取り付け向きあり
フォトカプラTLP7851U2取り付け向きあり
トランジスタ2SC10613Q3, Q1, Q2取り付け向きあり
基板1

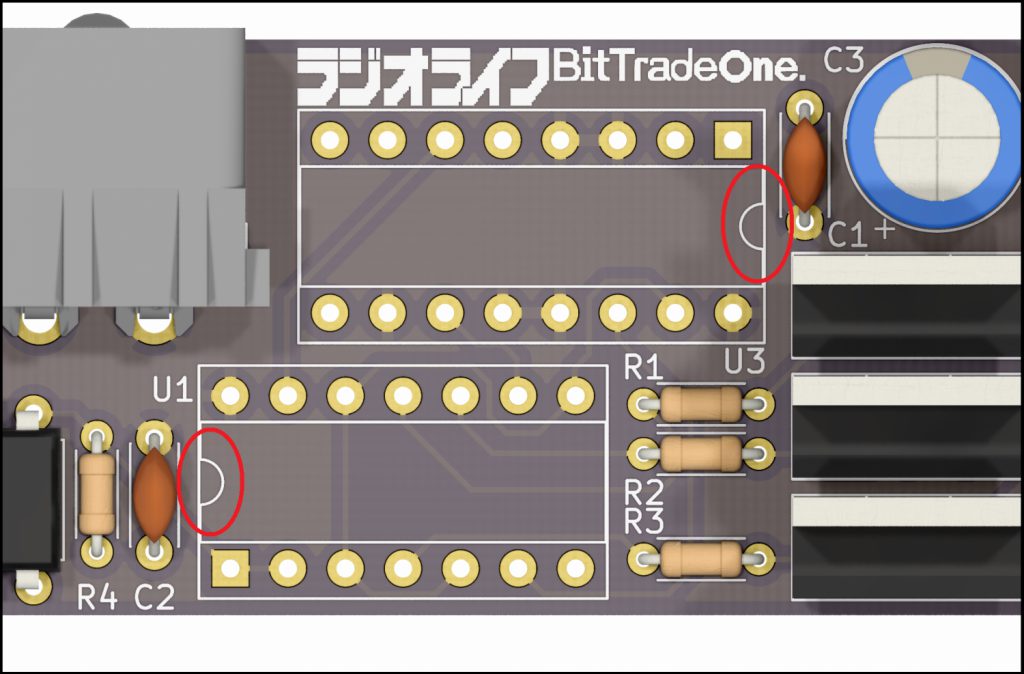

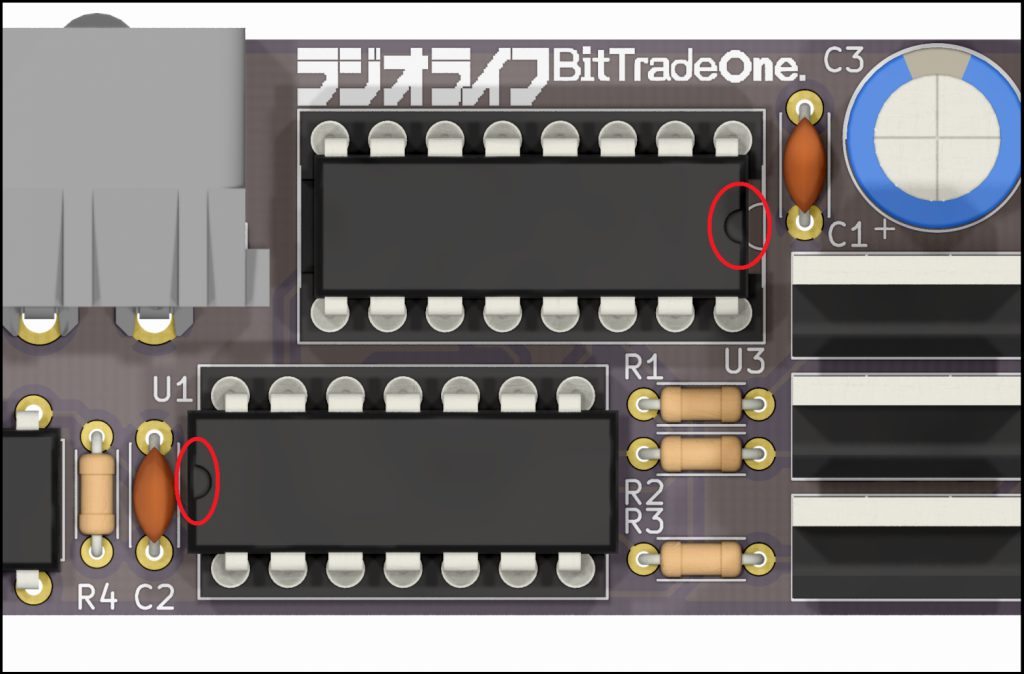

ICの向きについて

ICには取り付け向きがあります。
ICの切り欠きと、シルクのマークの向きを揃えてください。

注意:2つのICで取り付け向きが異なります

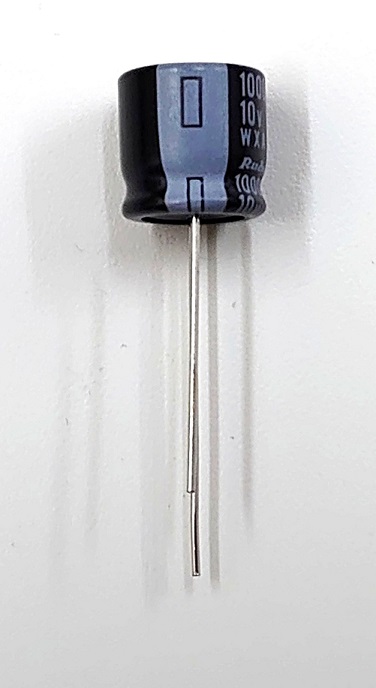

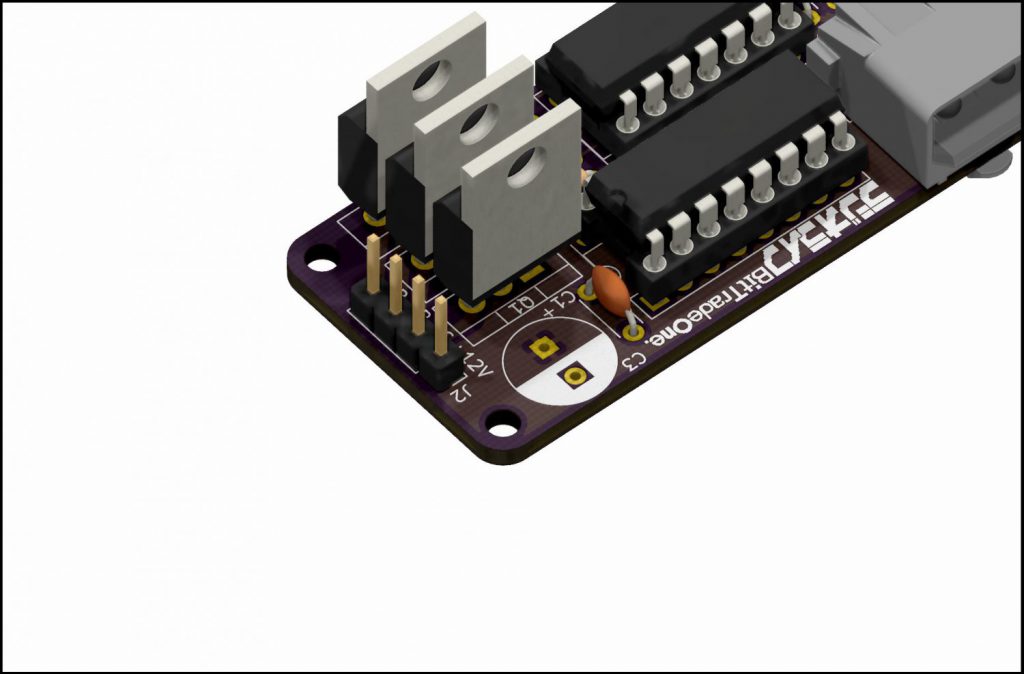

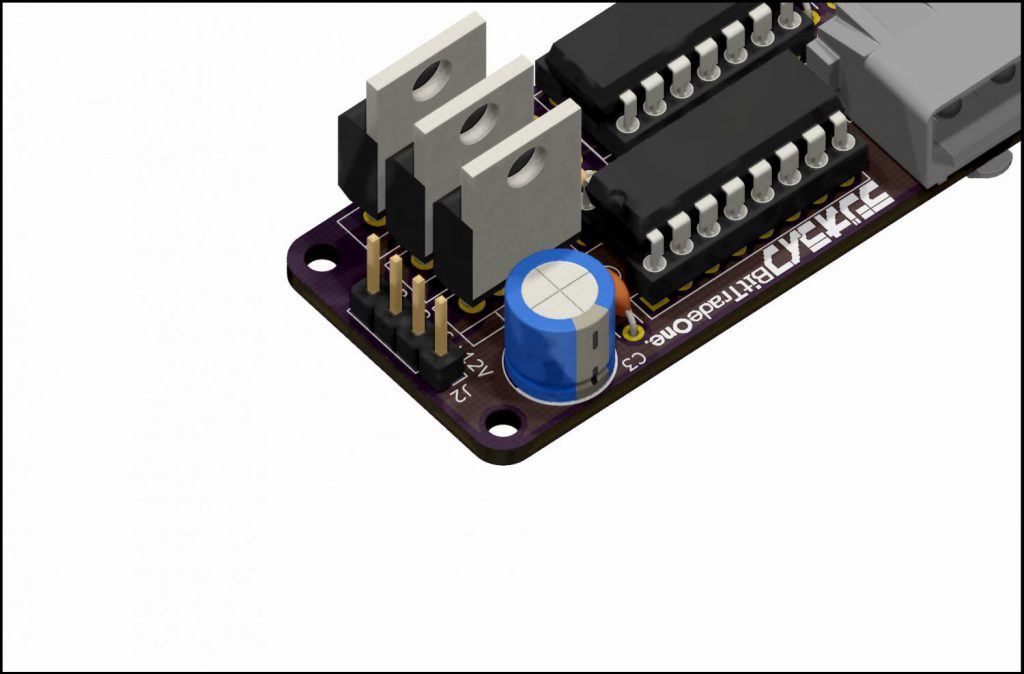

電解コンデンサの向きについて

電解コンデンサには取り付け向きがあります。
胴体に帯が入っている方を、シルクの白ベタがある方のランドに差し込んでください。

capl
capn
cap

逆に差し込んだ場合、最悪コンデンサが破裂し内部から有毒の液体が漏出する場合があります。
はんだ付けする前に、入念に向きを確認してください。

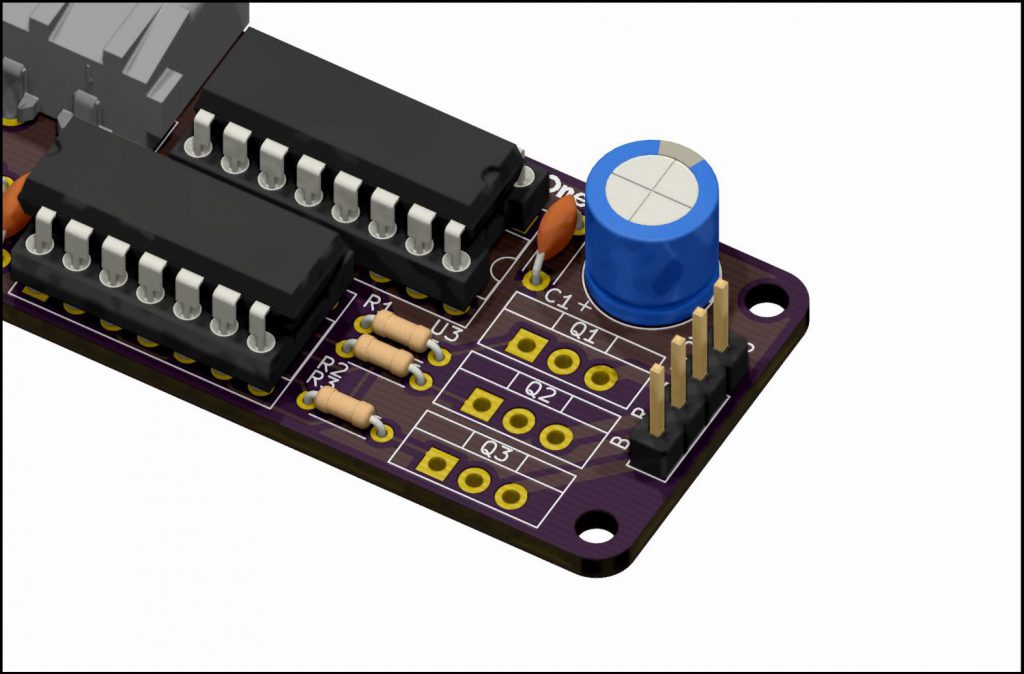

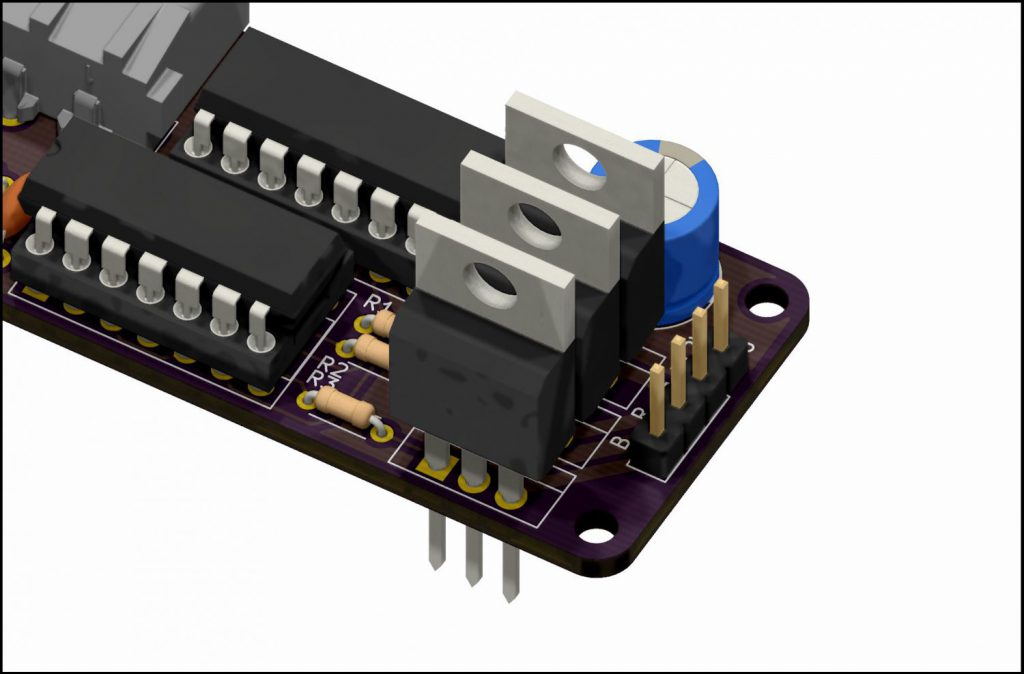

トランジスタの向きについて

トランジスタには向きがあります。
下図のように取り付けてください。

trn
tr

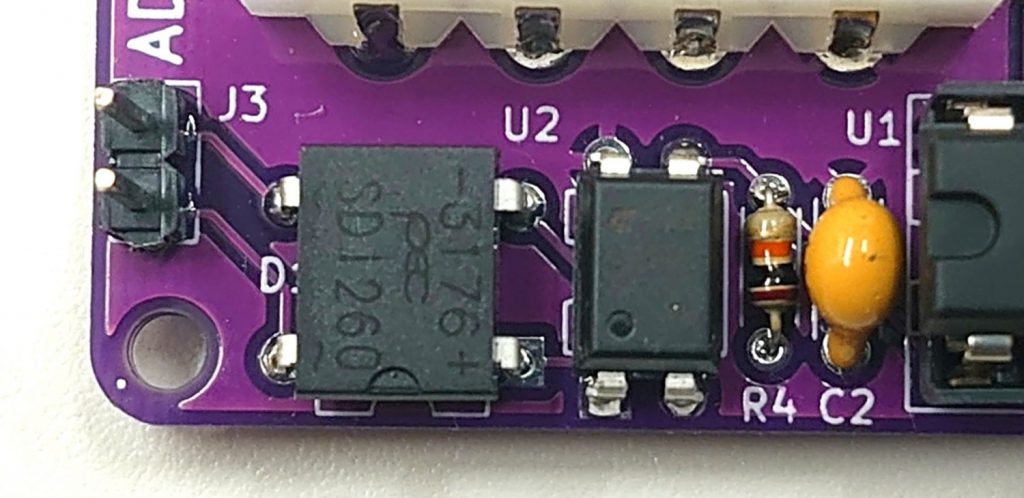

ブリッジダイオードの向きについて

ブリッジダイオードには向きがあります。
素子の上に波線”~”が入っている方を、2ピンのピンヘッダがある方に向けてください。

フォトカプラの向きについて

フォトカプラには向きがあります。
素子表面の●印が四角い固定穴の方に来るよう取り付けてください。

bdfc

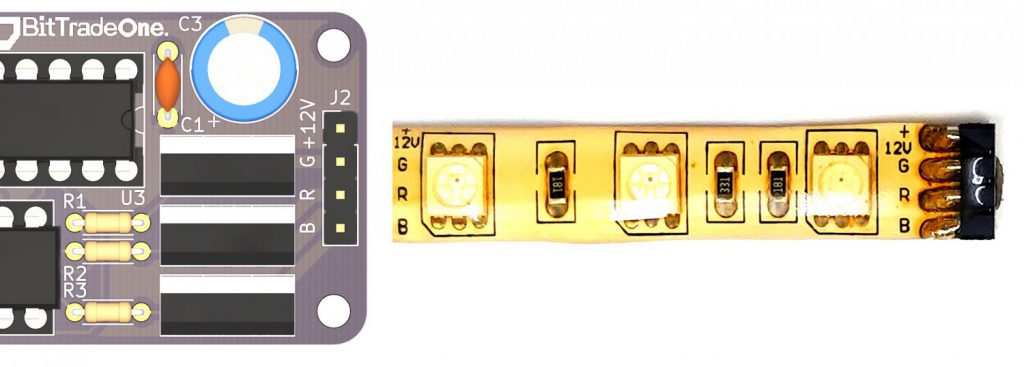

取り扱い上の注意

LEDテープの向きを間違えないようにしてください。
各端子の接続は、基板上にシルクが印字してあります。

tape

パソコン内部に組み込む際は、基板がケースや他の部品などと接触し、ショートしないよう注意してください。
