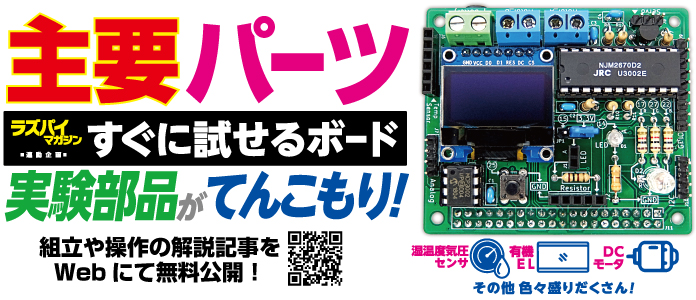

ADRPM1901 リニューアル!実験パーツてんこもり「主要パーツすぐに試せるボード」

Pocket

製品の特徴

・ラズパイマガジン連動!Webでも無料解説を新たに公開!記事と読み合せて様々なパーツを実験・学習!

ラズパイマガジン6月号にて強力特集記事が掲載!
またリニューアルと合わせWebでも無料解説記事を掲載。
基板の作成から各部の使用法まで丁寧に解説。
・外付け抵抗・LEDテスト
・フルカラーLED制御
・スイッチ入力制御
・DCモータ制御
・有機ELディスプレイ制御
・温湿度気圧センサ制御
・アナログ入力制御
等、見逃せないトピックが盛りだくさん!

Web解説はこちらから!

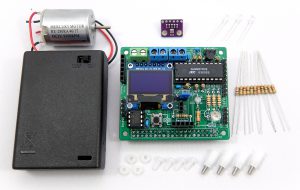

キット一つで憂い無し!実験用パーツを豊富に同梱!

「試せるボード」の名に恥じず、同梱される実験用部品も非常に豊富!
モータと電池ボックス、多数の抵抗やLEDが付属。
GPIOからPWM・ I2C・アナログ入力までキット一つで全部試せる、正にてんこもりセット!

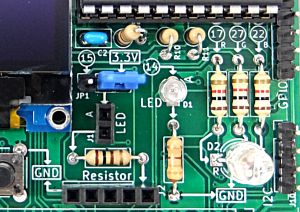

基板上でも迷わせない!細かいシルク印刷で簡単スピーディーな実験が可能!

パーツ毎のGPIOピン番号や部品間のフローが基板上に記載されています!

基板上でもわかりやすさを重視!
パーツ毎のGPIOピン番号や部品間のフローが基板上に記載され迷う部分を徹底カット。
外部接続部品は全て端子台やソケット接続なので簡単に素早くテスト可能。
プロトタイピングにもおすすめです。
各部の名称
ご注意!
本製品をお使いになるには電子工作や電子回路についての一般的な知識が必要です。
(*Raspberry Pi本体及びケース、ケーブル類は付属致しません。)
使用方法に関してはパッケージ記載の無料解説記事、さらに詳細な解説記事は日経BP発行のラズパイマガジン2019年6月号掲載の記事をご参照ください。

部品セット版(リニューアル前)
ご注意!
本製品の組立にははんだ付け作業が必要です。また、本製品をお使いになるには電子工作や電子回路についての一般的な知識が必要です。
(*Raspberry Pi本体及びケース、ケーブル類は付属致しません。)
使用方法に関しては日経BP社発行のラズパイマガジン2019年6月号掲載の記事をご参照ください。
本製品は単体では動作しません。日経BPより発売中のラズパイマガジン2019年6月号に付属する基板を組み立てるための部品セットです。
キット版(リニューアル後)
本製品の組立にははんだ付け作業が必要です。また、本製品をお使いになるには電子工作や電子回路についての一般的な知識が必要です。
(*Raspberry Pi本体及びケース、ケーブル類は付属致しません。)
使用方法に関してはパッケージ記載の無料解説記事、さらに詳細な解説記事は日経BP発行のラズパイマガジン2019年6月号掲載の記事をご参照ください。

基本仕様
【対応機種】Raspberry Pi B+ / 2B / 3B / 3B+ / 4
【実験用搭載部品】タクトスイッチx1 / 128×64 OLEDパネルx1 / 単色LEDx1 / フルカラーLEDx1
【外部接続端子】 DCモータ端子台x2 / 外部電池端子台 x1 / 外部LEDソケットx1 / 外部抵抗ソケットx1 / 9pinGPIO x1 / 4pin I2C x1 / 湿温度気圧センサ用端子 x1 / 4pinアナログ端子 x1
【実験用同梱部品】湿温度気圧センサ x1 / LEDx3(三色)/ 抵抗各種x11 / DCモータ4.5V x1 / 電池ボックスx1
【外形寸法】H20xW65xD56mm(突起部除く).
【重量】 組立済基板単体:約35g (基盤+外部パーツ一式:約120g)
【動作環境】 温度0~45℃、湿度10~60%(結露なきこと)
【生産国】Made in Japan
【保証期間】お買い上げから1年間 (組立済みのみ)
【付属品】ネジセット一式  保証書1部(キット版には付属しません)
(*Raspberry Pi本体及びケース、ケーブル類は付属致しません。)

―――本製品取扱についてのご注意―――
・本製品は、ホビー向け商品です。個人利用に限定されます。
・記載の部品性能は部品単体での性能であり、製品寿命を保証するものではありません。
・ご利用のPCRaspberry PiおよびOS環境によってはすべての機能をご利用いただけない場合があります。
・一部のアプリケーションによっては本製品の機能をご利用できない場合があります。
・本製品は電子回路部が露出しています。感電には十分に注意し、お子様が使用される場合には保護者の監視をお付け下さい。
・本製品の使用に関し当社の責に帰すべき事由に基づき、お客様に損害が生じた場合、直接被害に限り、販売代金を上限として損害を賠償し、いかなる場合においても販売代金以上の損害を賠償しないものとします。
・改良のため、予告なく仕様変更をすることがあります。あらかじめご了承下さい。

Raspberry Pi本体及びケース、ケーブル類は付属致しません。

Raspberry Piは英国Raspberry Pi財団の登録商標です。GroveシステムはSeeed Technology Limited社の登録商標です。Raspberry Pi is a trademark of the Raspberry Pi Foundation. そのほか記載されているロゴ、システム名、製品名は各社及び商標権者の登録商標あるいは商標です。
