ラズベリーパイ専用GPIOスタック拡張ボード

Pocket

開発情報(GitHub)

「ラズベリーパイ専用GPIOスタック拡張ボード」は「ゼロワン」シリーズ等のラズベリーパイ拡張基板を複数接続するためのバックプレーンボード。
この製品を使用する事で1台のラズベリーパイに最大5枚までの拡張基板を同時接続可能。
外部DC電源供給にも対応。
不安定なUSB電源から脱却し、ラズパイを含めた全ての基板に安定した電力を供給できます。
様々な拡張基板を自在に組み合わせることで、IoTデバイスの可能性は更なる拡がりを見せるでしょう。

最大5枚の拡張基板を同時に接続!

5スロットのGPIOピンを備え、最大5枚までのphatサイズ拡張基板を同時にラズパイへ接続することができます。
内2スロットはHATサイズ拡張基板にも対応、HAT2台pHAT3台の最大5枚まで拡張が可能です。
拡張基板の組み合わせで、あなたのラズパイを更に進化させましょう。
※使用する拡張基板の形状などによっては接続することが出来ない場合があります。

RaspberryPiまたはRaspberryPi Zeroを搭載可能!

通常のラズパイ、更に小型のZeroも接続可能。
Zero WHではシャットダウン/リブートスイッチを使用する事も可能です。
(3Bでのスイッチ利用にはピンヘッダの半田付けが必要です)

RaspberryPiおよびpHAT/HATにDC5Vを供給可能!

スタック拡張ボード基板上のDCコネクタから、ラズパイ本体及び全ての拡張基板に電源を供給する事が可能。
安定した電力で実験なども安心して行って頂けます。

Groveシステム*(I2C/UART)対応コネクタ搭載

 Groveシステム*(I2C/UART)対応のコネクタを搭載。
市販のGroveシステムに対応したサーボやセンサ、アクチュエータを利用できるなど拡張性を活かした設計のため、IoTシステムのプロトタイピングにも最適です。
*GroveシステムはSeeed Technology Limited社の登録商標です。

ご注意!本製品をお使いになるには電子工作や電子回路についての一般的な知識が必要です。(*Raspberry Piは付属致しません)
DCコネクタとラズパイのUSBコネクタから同時に給電した場合、機器が破損する可能性がございます。必ずどちらかのみを使用してください。

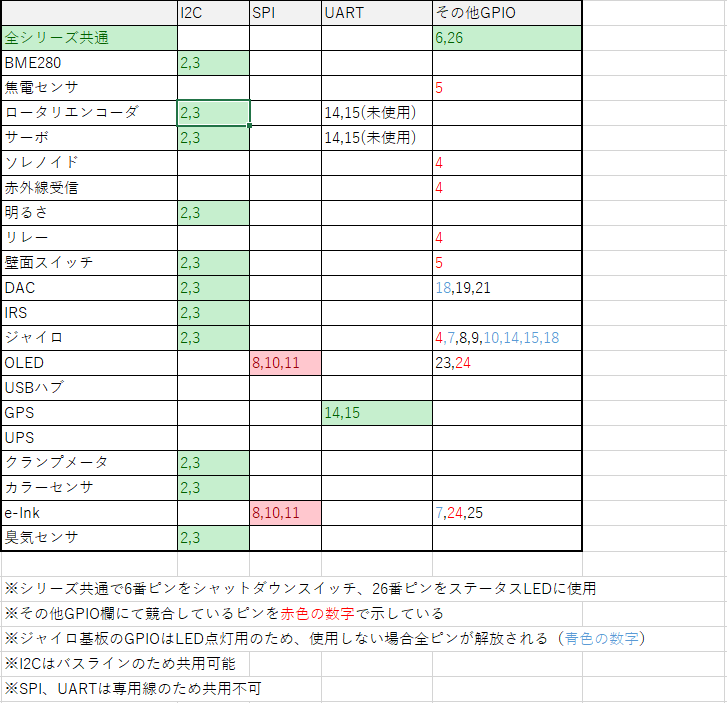

ゼロワンGPIO対応表

基本仕様
          【対応機種】推奨機種:Raspberry Pi Zero WH /  Raspberry Pi 3B / 4 / 5
対応可能機種:Raspberry Pi Zero v1.3 / W  (v1.3,WにはGPIOピンヘッダのはんだ付けが必要です) Raspberry Pi 2/3B+ (再起動スイッチは使えません)
【入出力】GPIOピン x5 / GPIOコネクタ(Raspberry Pi用)x1 /  Groveコネクタ x2 (I2C/UART共にx1)
【本体寸法】152 x 127 x 13(mm) (突起部含めず)
【本体重量】約100g
【電源】Raspberry Pi より給電DCコネクタ(内径2.1mm/外径5.5mmセンタープラス):5V (3A推奨)
 ※電源は排他となります。給電はDCもしくはUSBから片方のみをお使いください。
【付属品】 保証書 x1 スペーサ x8(Raspberry Pi用)
【生産国】Made in Japan
【保証期間】お買い上げから1年間


 ―――本製品取扱についてのご注意―――
 ・本製品は、ホビー向け商品です。
・記載の部品性能は部品単体での性能であり、製品寿命を保証するものではありません。
・ご利用のPC、Raspberry PiおよびOS環境によってはすべての機能をご利用いただけない場合があります。
・本キットの製作/使用に関し当社の責に帰すべき事由に基づき、お客様に損害が生じた場合、直接被害に限り、販売代金を上限として損害を賠償し、いかなる場合においても販売代金以上の損害を賠償しないものとします。
・改良のため、予告なく仕様変更をすることがあります。予めご了承下さい。
Raspberry Pi本体及びケース、ケーブル類は付属致しません。
 Raspberry Piは英国Raspberry Pi財団の登録商標です。
Raspberry Pi is a trademark of the Raspberry Pi Foundation. そのほか記載されているロゴ、システム名、製品名は各社及び商標権者の登録商標あるいは商標です。
GroveシステムはSeeed Technology Limited社の登録商標です。
ピンが多い為、適切な絶縁対策を行ってください。
スペーサは付属しません。ゼロワンシリーズに同梱のスペーサをお使いいただけます。
