DACボード組立説明
1.ボード組み立て
1.0 内容物確認
![](https://i0.wp.com/bit-trade-one.co.jp/wp/wp-content/uploads/2019/05/dc52c856ad720b64740f3a9624ca9461-1024x768.jpg?resize=512%2C384)

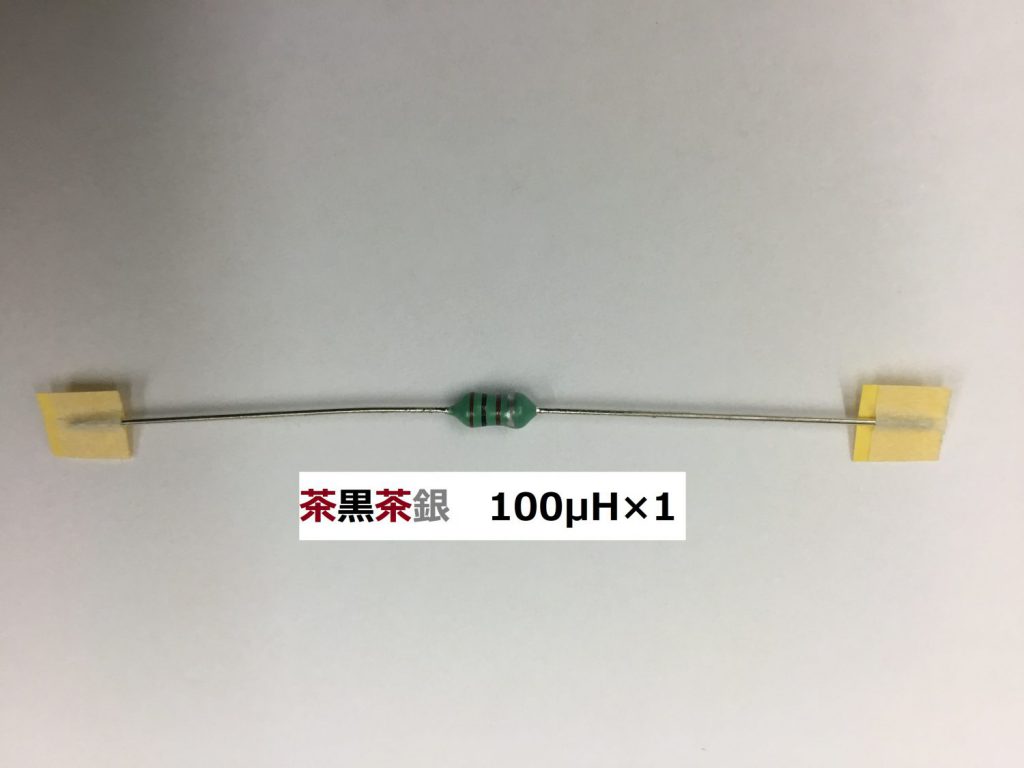

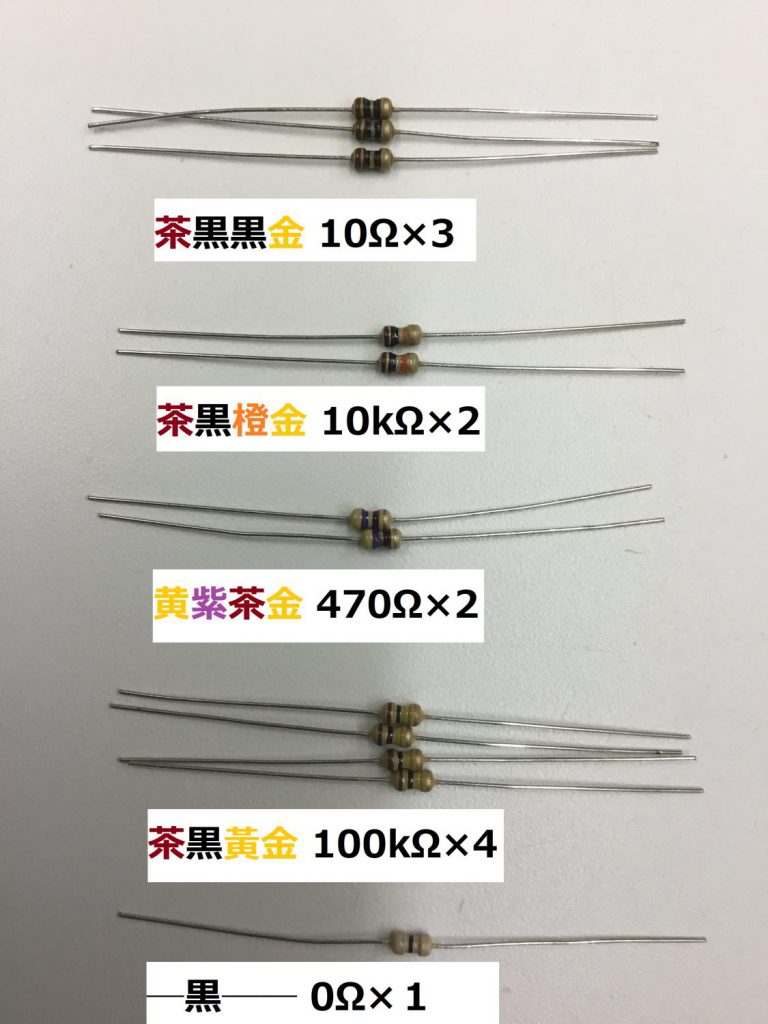

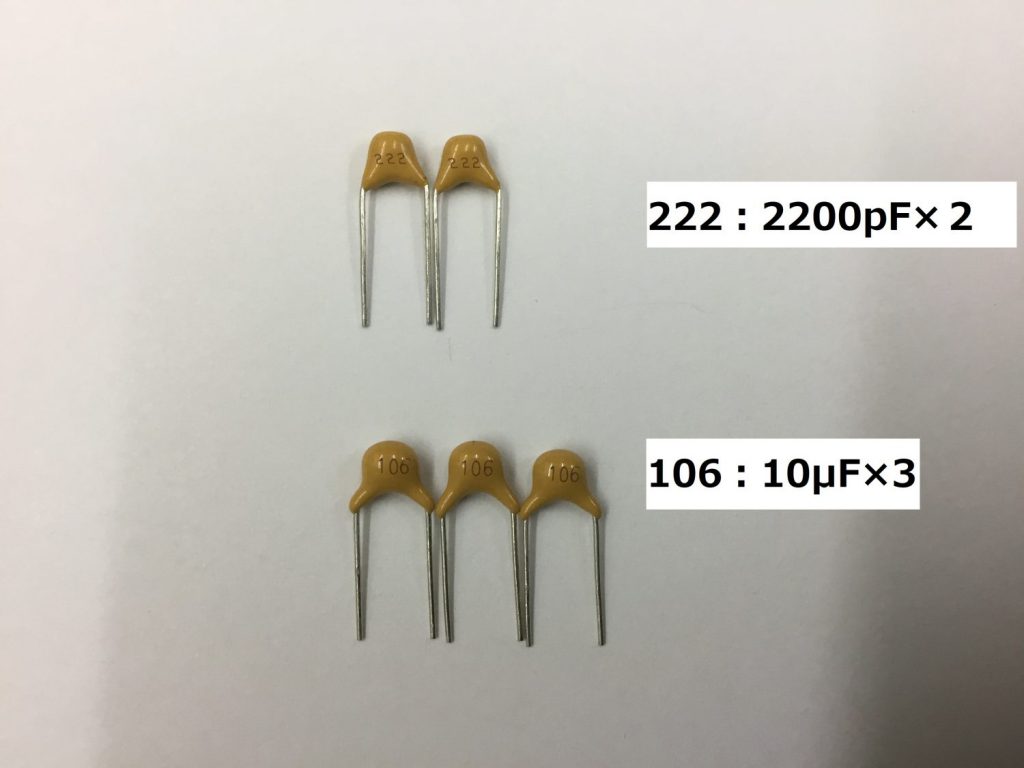

キットには以下の部品が同梱されています。
部品 | 値 | 個数 |
カーボン抵抗 | 10 | 3 |
470 | 2 | |
10k | 2 | |
100k | 4 | |
0 | 1 | |
リードコンデンサ | 2200pF | 2 |
10μF | 3 | |
インダクタ | 100μH | 1 |
電圧レギュレータ UA78M | 3.3V | 1 |
赤外線受信モジュール | 1 | |
LCDパネル | 128×160 | 1 |
DACモジュール ADRPM5122P | 1 | |
オーディオジャック ST-005-G | 1 | |
タクトスイッチ 黒 | 2 | |
ピンヘッダ | 1×4 | 1 |
ピンソケット | 1×8 | 1 |
1×4 | 1 | |
1×14 | 2 | |
2×20 | 1 | |
樹脂ネジ | M2.6x | 4 |
樹脂ナット | M2.6 | 4 |
ジュラコンスペーサ | M2.6×11 | 4 |
![](https://i0.wp.com/bit-trade-one.co.jp/wp/wp-content/uploads/2019/05/18e7434e95fe3f30feffc3458b66c7a7-768x1024.jpg?resize=384%2C512)
![](https://i0.wp.com/bit-trade-one.co.jp/wp/wp-content/uploads/2019/05/efcfd232bb3d9019ba1bdc1d2abc39cf-1024x768.jpg?resize=512%2C384)
![](https://i0.wp.com/bit-trade-one.co.jp/wp/wp-content/uploads/2019/05/db31fa0fea58d33c7481864ded074cbb-2-1024x768.jpg?resize=512%2C384)
1.1 抵抗・インダクタ取り付け

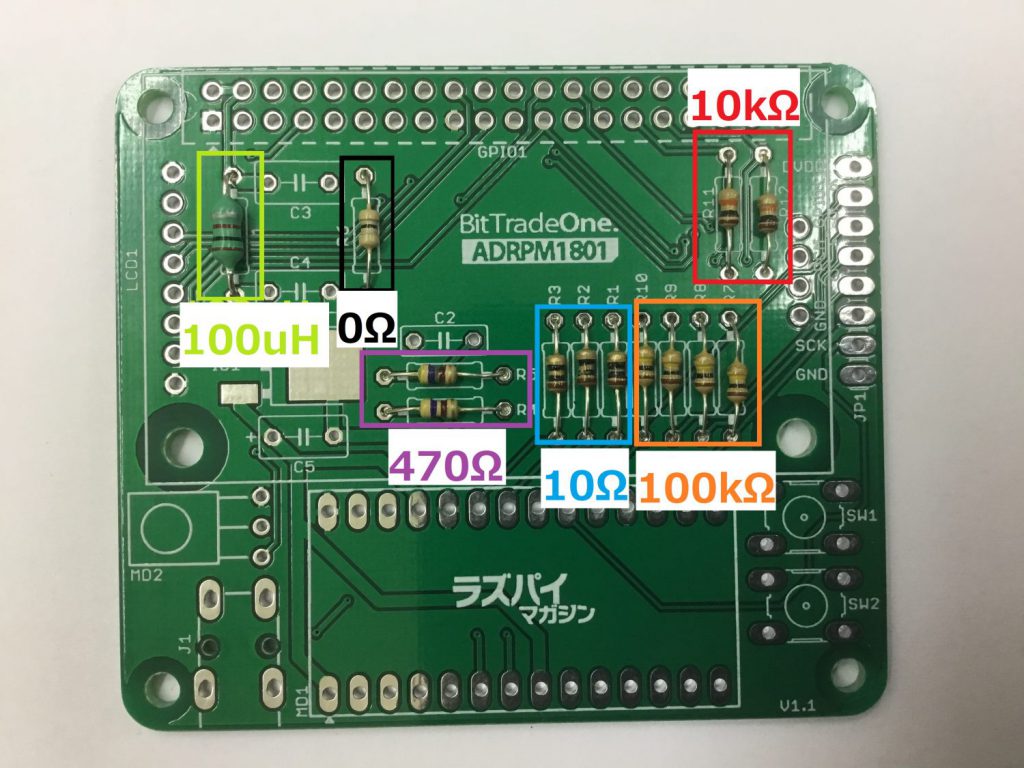

抵抗、インダクタは下の写真の位置に取り付けます。
![](https://i0.wp.com/bit-trade-one.co.jp/wp/wp-content/uploads/2019/05/19161b1c3d560b032739867259ed04d3-1-1024x768.jpg?resize=512%2C384)
1.2 レギュレータ・赤外線センサ取り付け

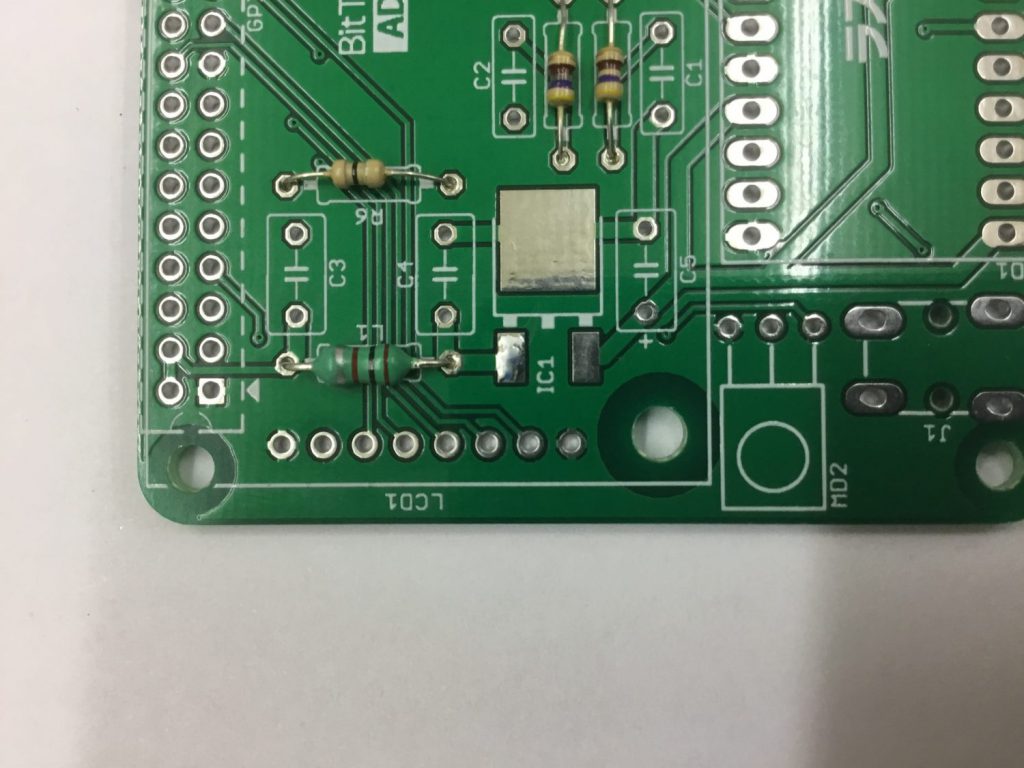

3箇所あるレギュレータのパッドの内1箇所に、少量はんだを流し込みます。
![](https://i0.wp.com/bit-trade-one.co.jp/wp/wp-content/uploads/2019/05/d626c0eea53ffea63a1272b9db2c4b32-1024x768.jpg?resize=512%2C384)

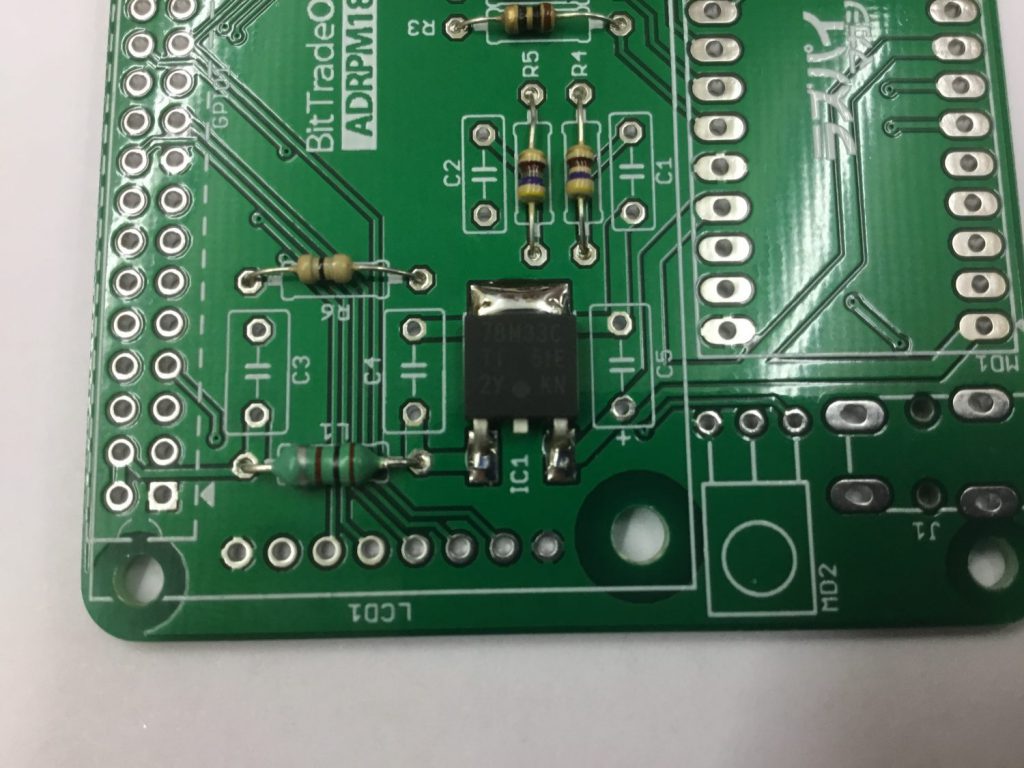

その上からレギュレータを固定し、はんだ付けします。
![](https://i0.wp.com/bit-trade-one.co.jp/wp/wp-content/uploads/2019/05/2a931f86cb2c56b7941b1f28f11b3de0-1024x768.jpg?resize=512%2C384)

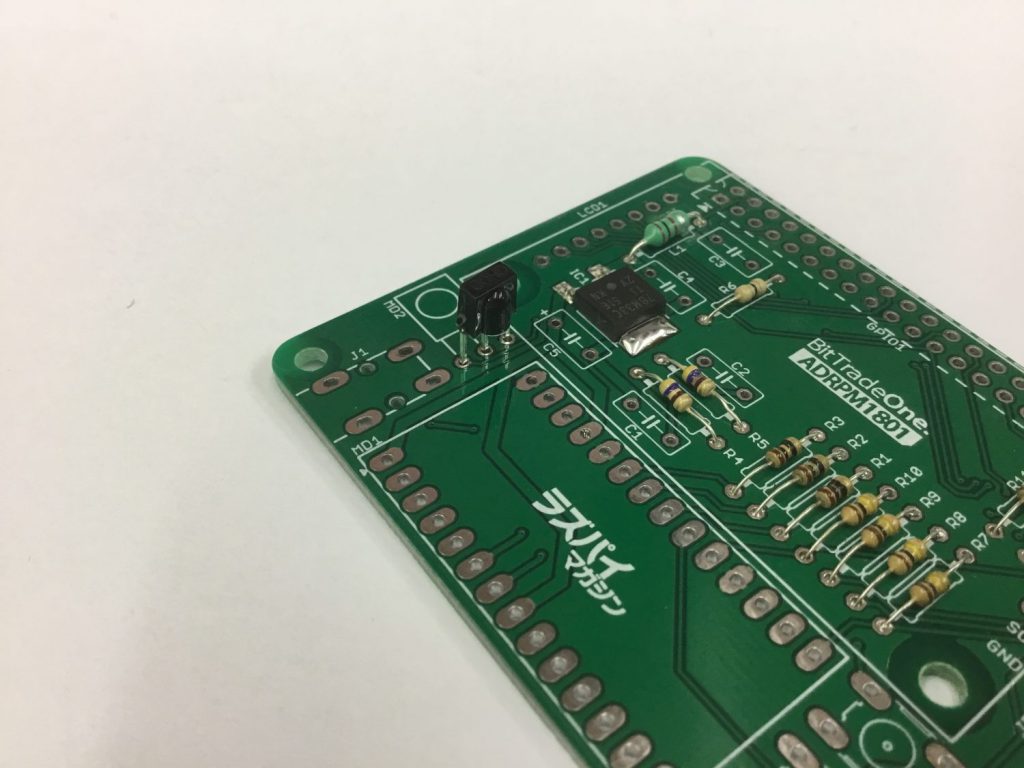

赤外線受光モジュールは、足が膨らんでいる辺りまで基板に差し込み、
![](https://i0.wp.com/bit-trade-one.co.jp/wp/wp-content/uploads/2019/05/f6f2f671cac1a7801fbcf83e08a91e8c-1024x768.jpg?resize=512%2C384)

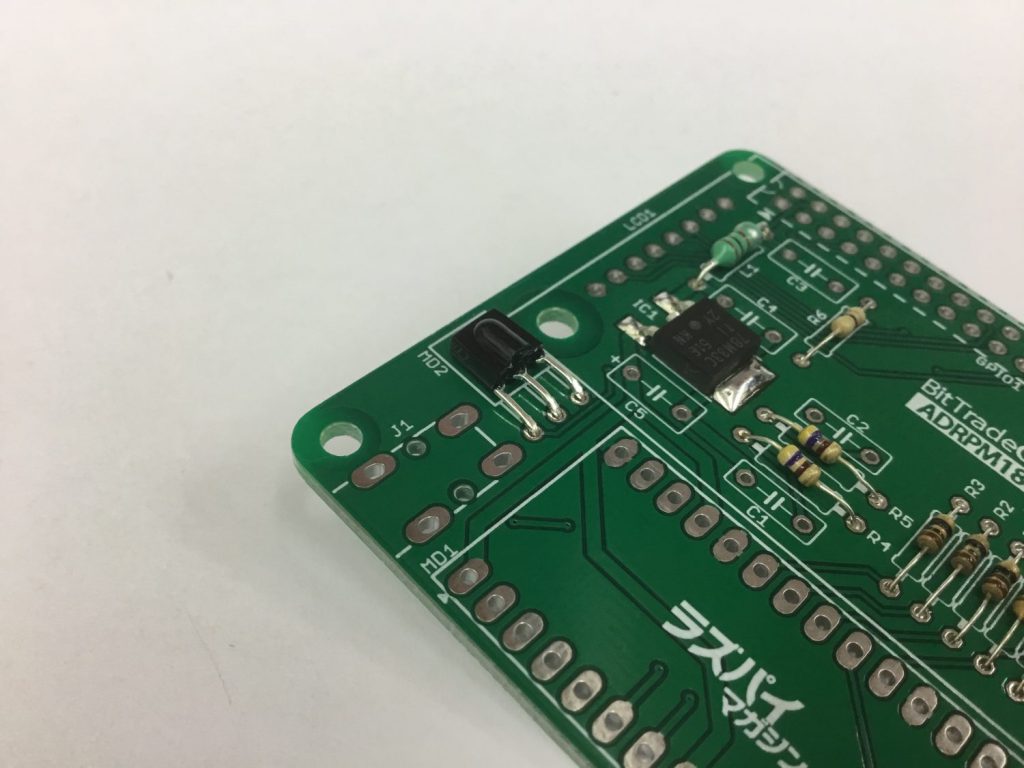

倒すように折り曲げてはんだ付けして下さい。
![](https://i0.wp.com/bit-trade-one.co.jp/wp/wp-content/uploads/2019/05/d2d75c11b5132235b250c1024511ee8b-1024x768.jpg?resize=512%2C384)
1.3 コンデンサ取り付け

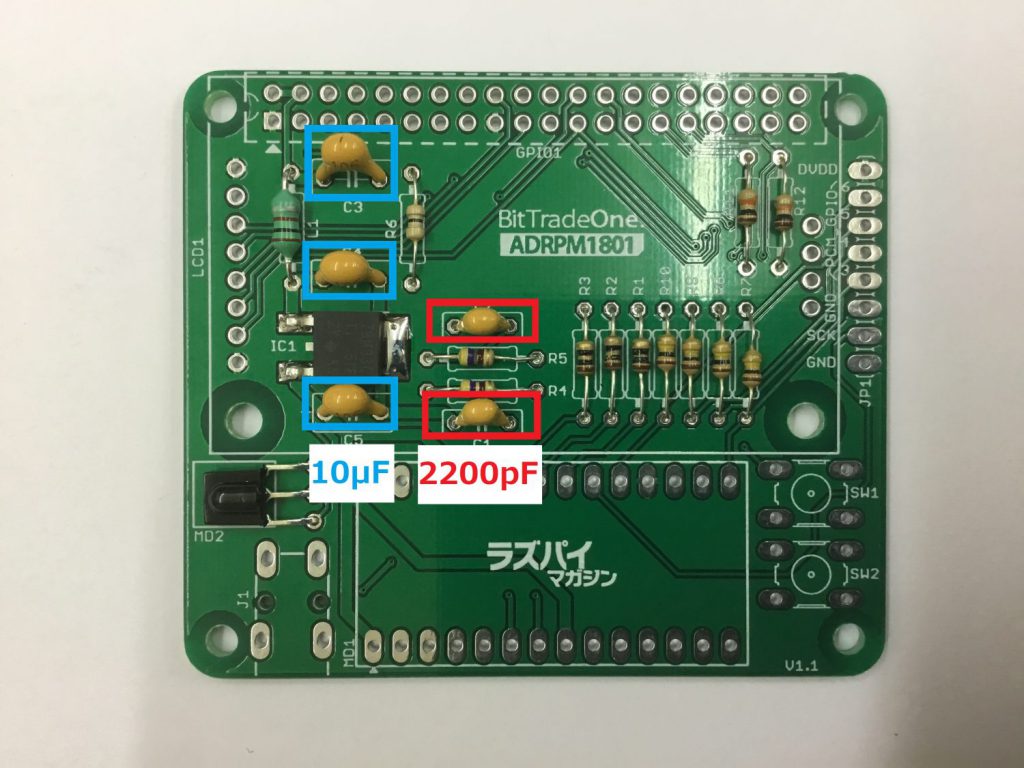

コンデンサは、下の写真の位置に取り付けて下さい。
![](https://i0.wp.com/bit-trade-one.co.jp/wp/wp-content/uploads/2019/05/2e4ee1a2eff6fea77a1d0f5136928ee6-1024x768.jpg?resize=512%2C384)
1.4 オーディオジャック・タクトスイッチ取り付け

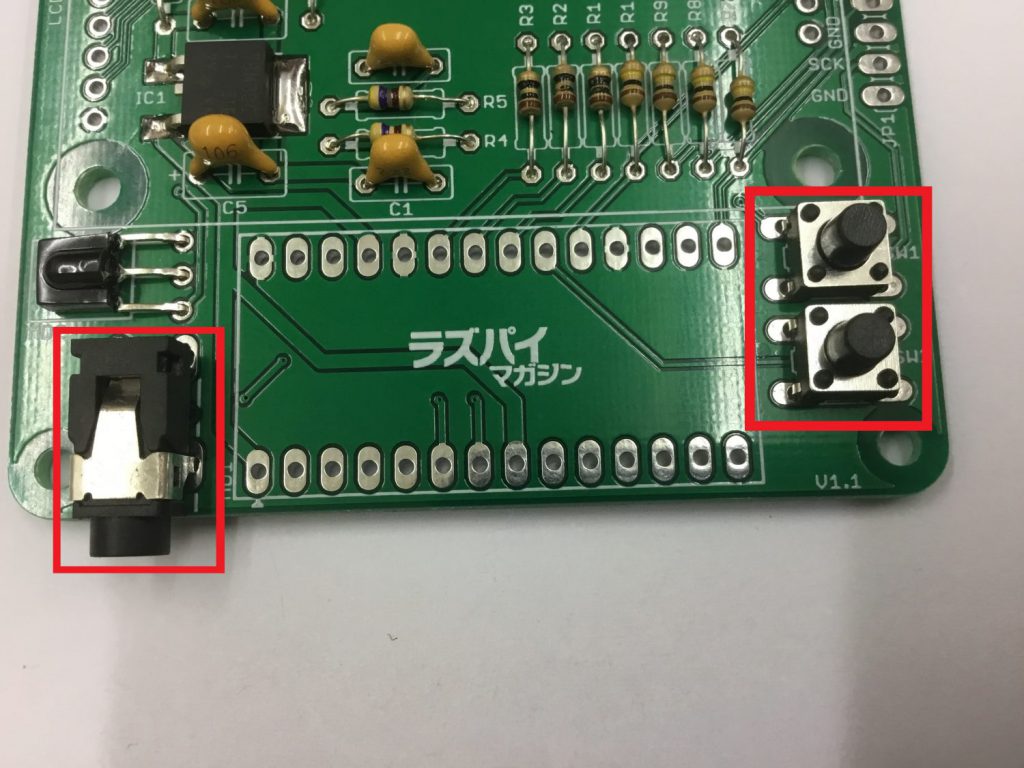

下の写真の位置にオーディオジャック、タクトスイッチを取り付けます。
![](https://i0.wp.com/bit-trade-one.co.jp/wp/wp-content/uploads/2019/05/0e499b314f36d5ff90300aa9bf2dd419-1-1024x768.jpg?resize=512%2C384)
1.5 ピンソケット・LCD取り付け

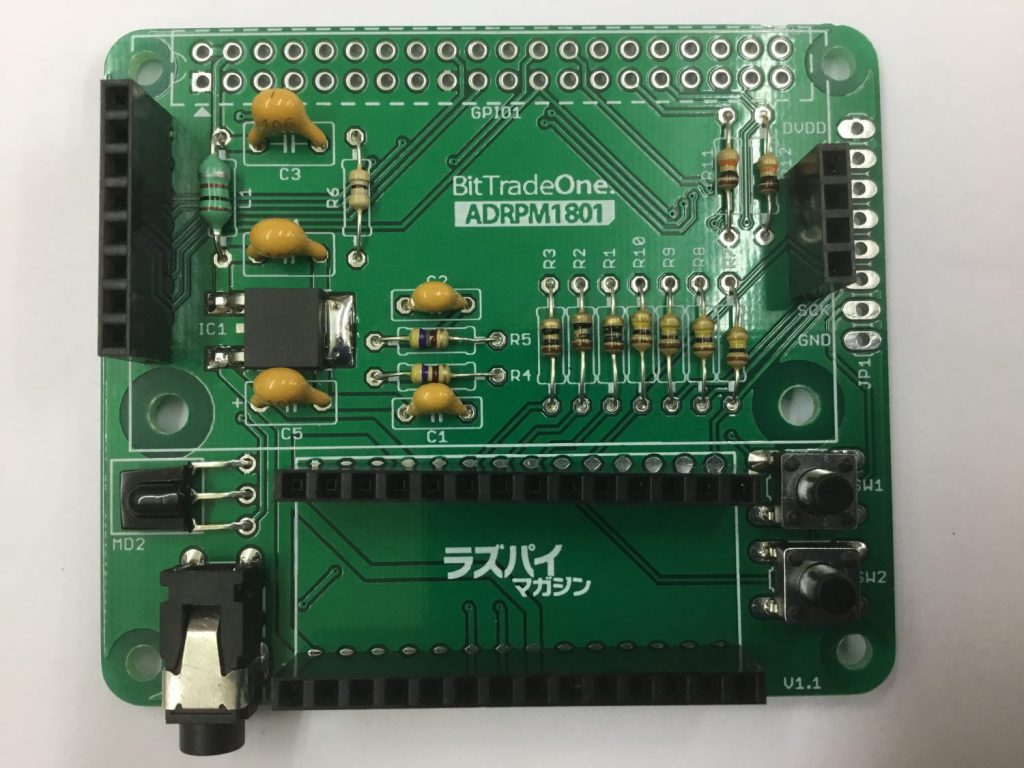

下の写真の位置にピンソケットを取り付けます。
向きが斜めにならないよう注意してください。
![](https://i0.wp.com/bit-trade-one.co.jp/wp/wp-content/uploads/2019/05/1aac92358d631f8c60e3c3e0352a610b-1024x768.jpg?resize=512%2C384)

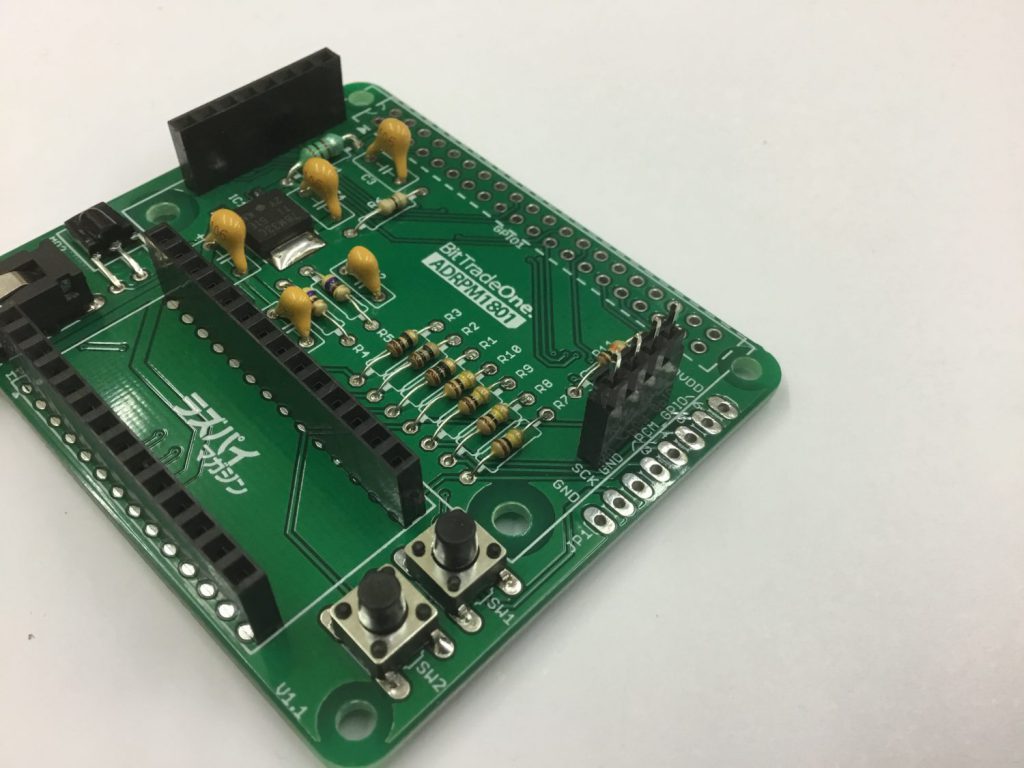

4ピンヘッダを基板に取り付けたピンソケットに差し込み、
![](https://i0.wp.com/bit-trade-one.co.jp/wp/wp-content/uploads/2019/05/a3bed5587e0dc43fb39c1d0243d59796-1024x768.jpg?resize=512%2C384)

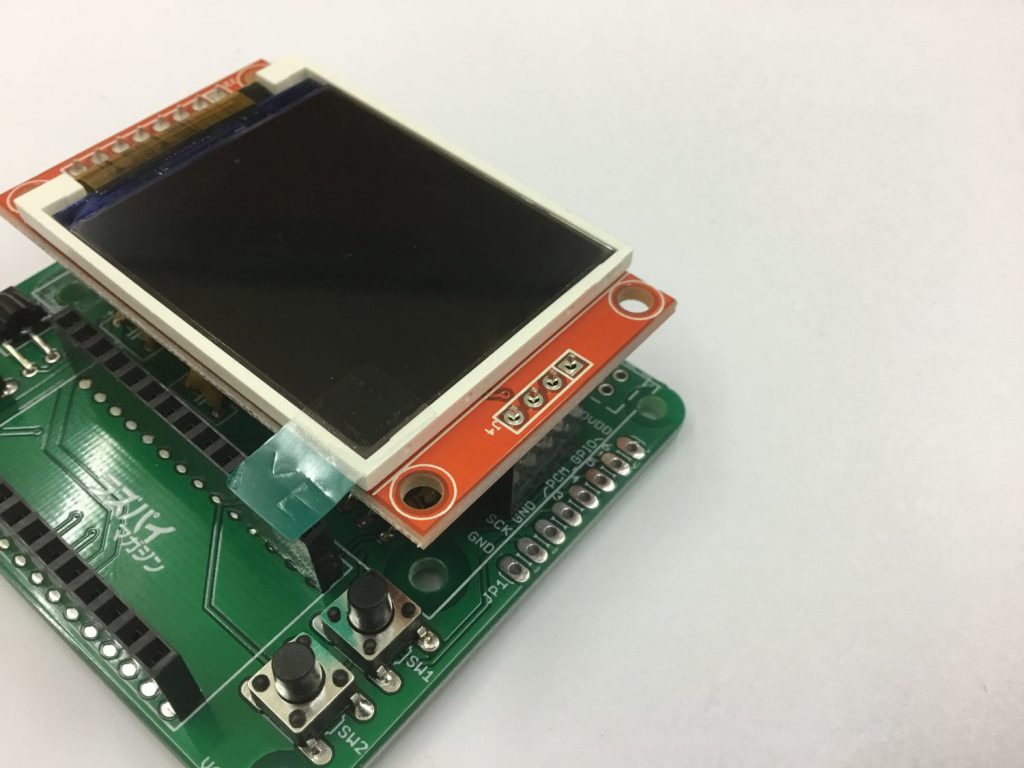

LCDモジュールを差し込み、穴に4ピンヘッダが入るように合わせたら、
![](https://i0.wp.com/bit-trade-one.co.jp/wp/wp-content/uploads/2019/05/213788265112009f4708bcdfd98c290f-1024x768.jpg?resize=512%2C384)

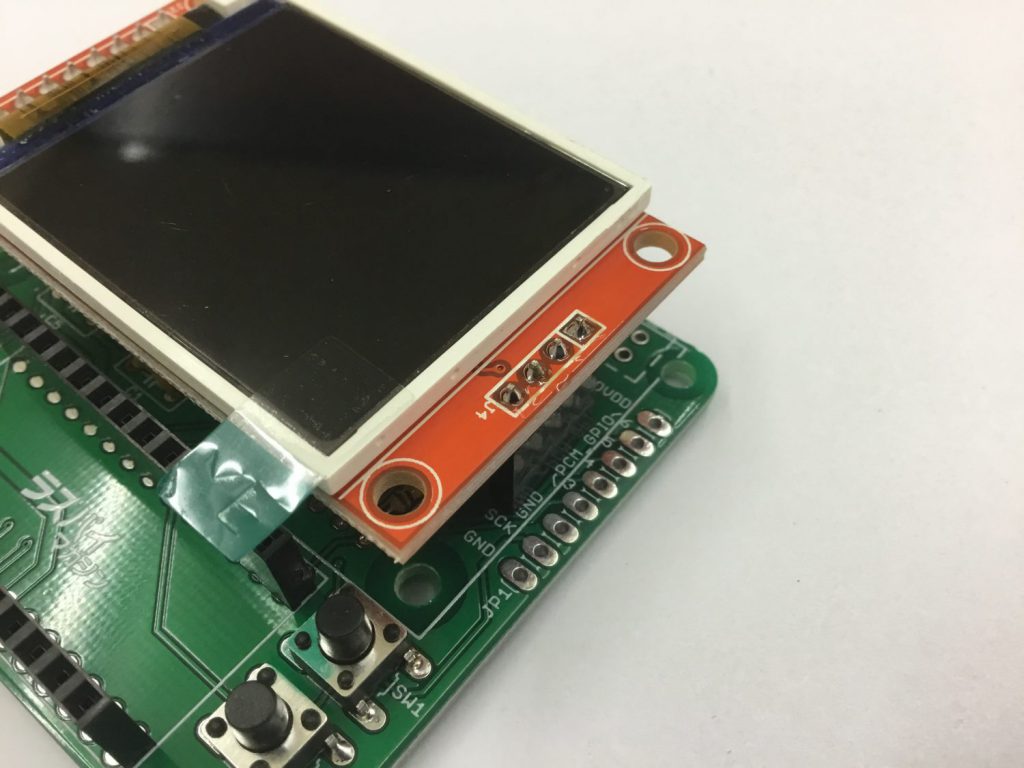

LCDモジュールにピンヘッダをはんだ付けします。
![](https://i0.wp.com/bit-trade-one.co.jp/wp/wp-content/uploads/2019/05/9733b062c39a41fb6c6782de4aa166b8-1024x768.jpg?resize=512%2C384)

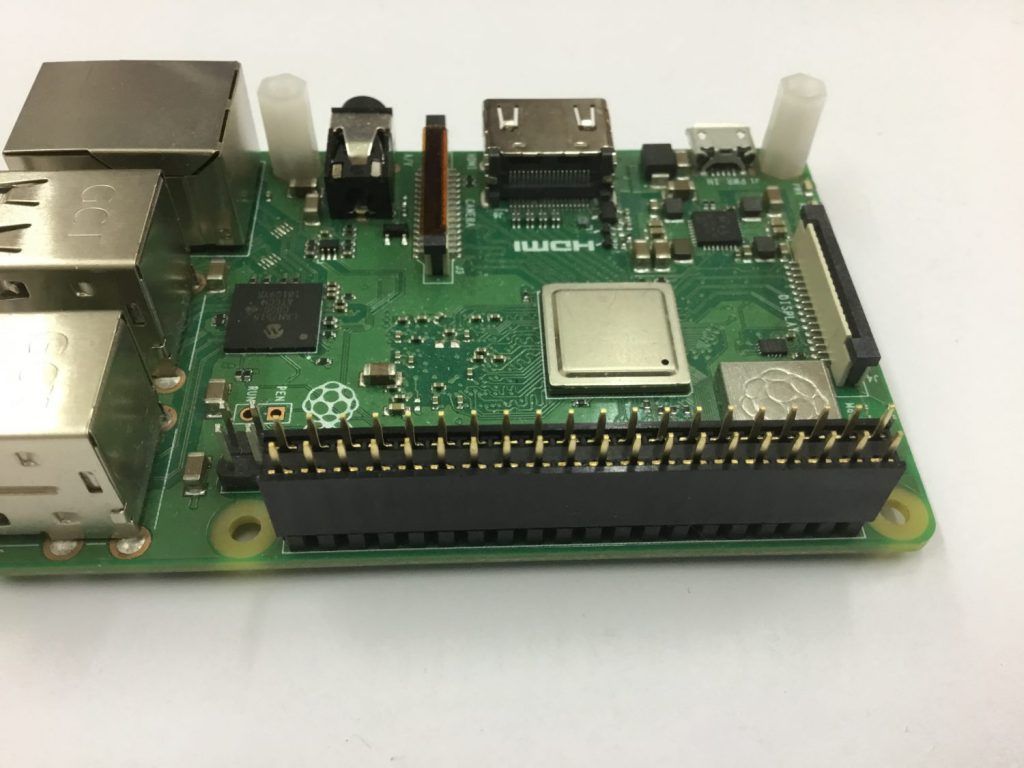

2×20ピンのピンソケットをRaspberry Piに差し、逆側にスペーサを取り付けます。
![](https://i0.wp.com/bit-trade-one.co.jp/wp/wp-content/uploads/2019/05/5334c58fa18a852e70333ee7978fe484-1024x768.jpg?resize=512%2C384)

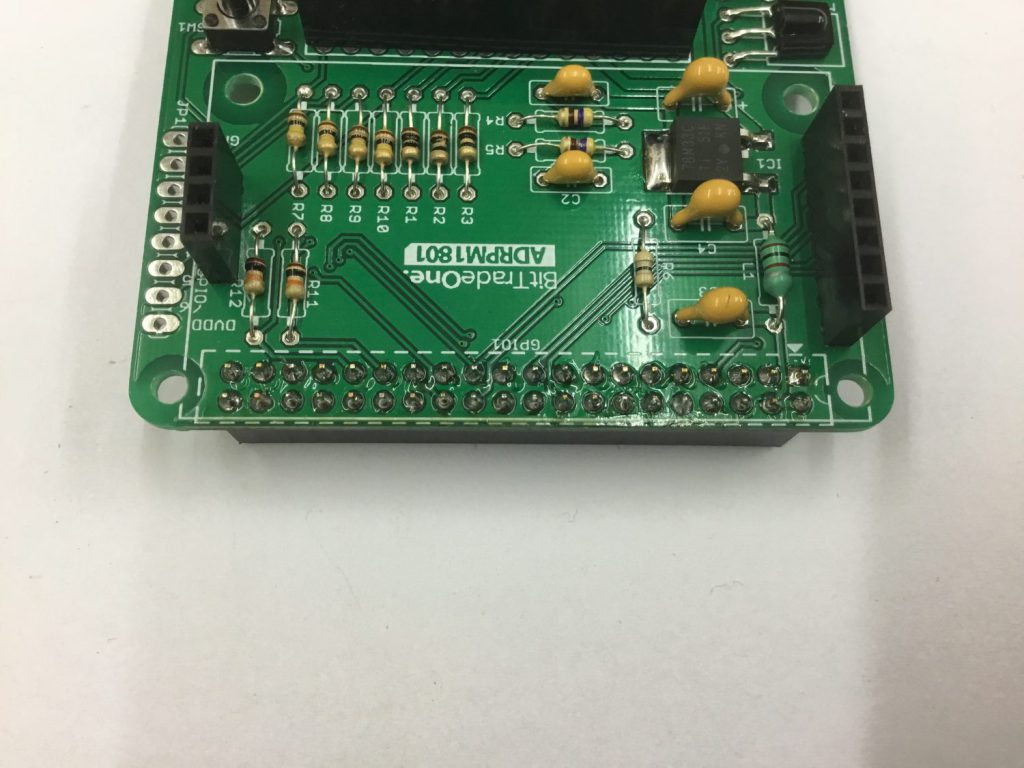

LCDモジュールを外したDACボードを上からかぶせ、ピンソケットをはんだ付けしていきます。
![](https://i0.wp.com/bit-trade-one.co.jp/wp/wp-content/uploads/2019/05/ecf3b3a11bbf98cf161be1186edad7ab-1024x768.jpg?resize=512%2C384)

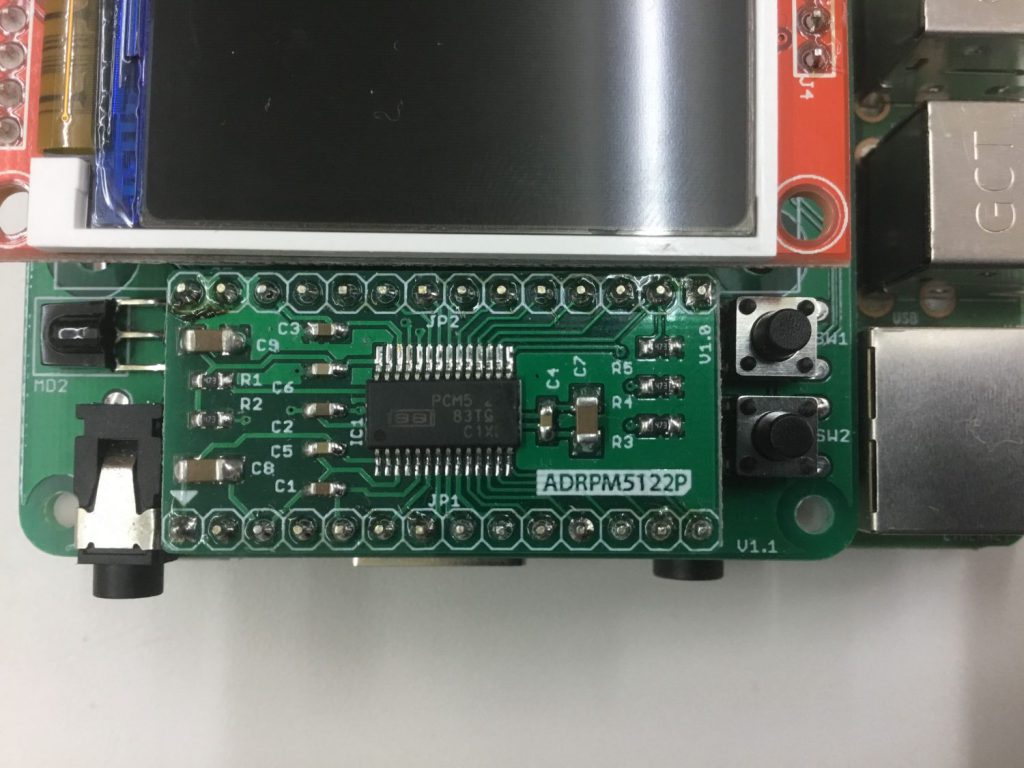

最後にLCDモジュールとDACチップモジュールを取り付けます。
DACチップモジュールは、基板上のシルクの向きが揃う向きで取り付けて下さい。
![](https://i0.wp.com/bit-trade-one.co.jp/wp/wp-content/uploads/2019/05/6f4ac8dba5b7614e61bd76915c3afadd-1024x768.jpg?resize=512%2C384)

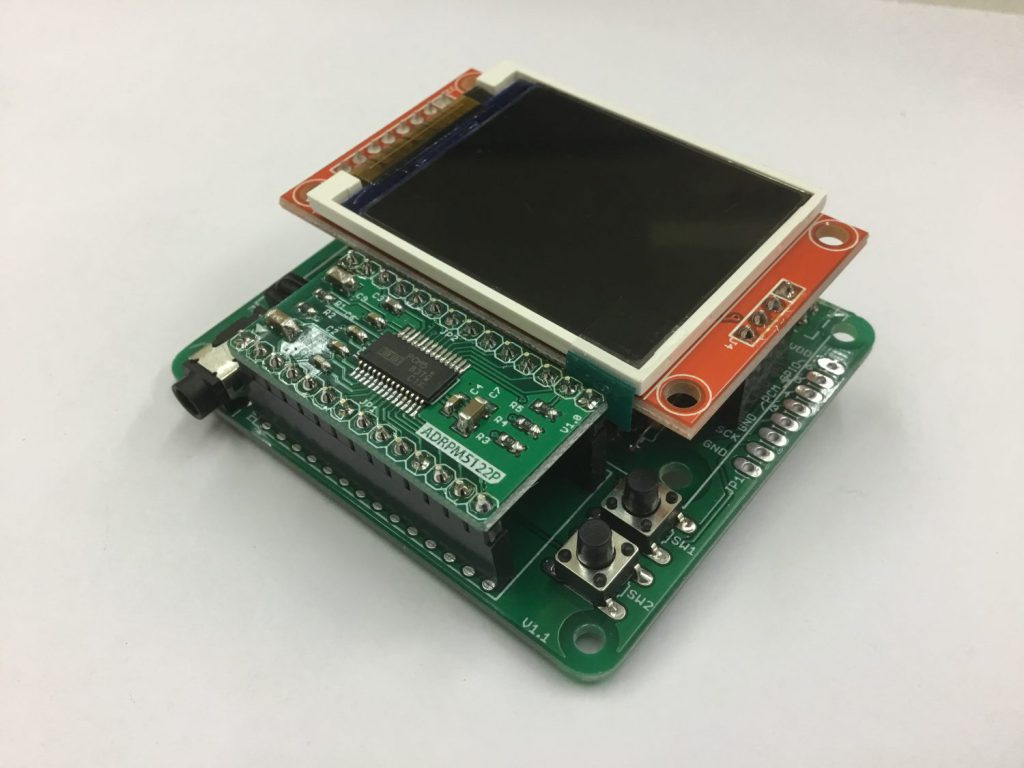

以上で本体の完成です!
![](https://i0.wp.com/bit-trade-one.co.jp/wp/wp-content/uploads/2019/05/c49924fdacadef354f66dacc1b4ae7ea-1024x768.jpg?resize=512%2C384)
2.システムインストール
2.0 用意するソフト
- DACボード専用Raspberry Piシステムイメージ
- SDカードフォーマッタ
- イメージ書き込みツール(今回はWin32 Disk Imagerを使用)
2.1 イメージダウンロード・書込

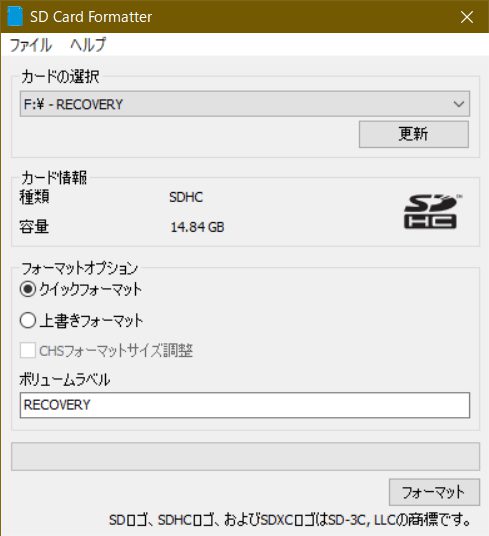

SDカードをフォーマットします。
フォーマットオプションは上書きがおすすめですが、時間がかかります。
クイックの場合は高速ですが、ごく稀に問題が発生することがあります。
![](https://i0.wp.com/bit-trade-one.co.jp/wp/wp-content/uploads/2019/05/FOrmatter.jpg?resize=245%2C268)

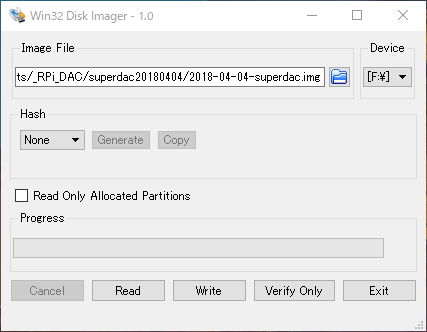

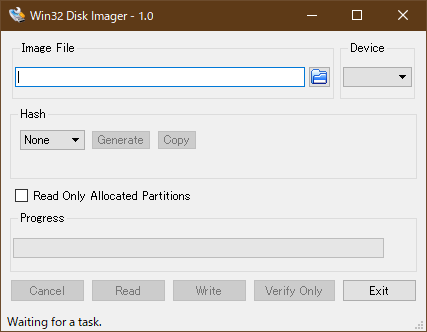

イメージを書き込みます。
Image Fileで書き込むイメージファイルを、Deviceで書き込み先のSDカードを選択し、Writeをクリックすると書き込みが始まります。
![](https://i0.wp.com/bit-trade-one.co.jp/wp/wp-content/uploads/2019/05/Writer-2.png?resize=214%2C166)
![](https://i0.wp.com/bit-trade-one.co.jp/wp/wp-content/uploads/2019/05/Writer_2.png?resize=214%2C166)
書き込みが終わったら、DACボードを取り付けたRaspberry PiにSDカードを差し、電源を入れます。
初回起動時は初期設定を行うため、LCDが真っ白の状態がしばらく続きます。

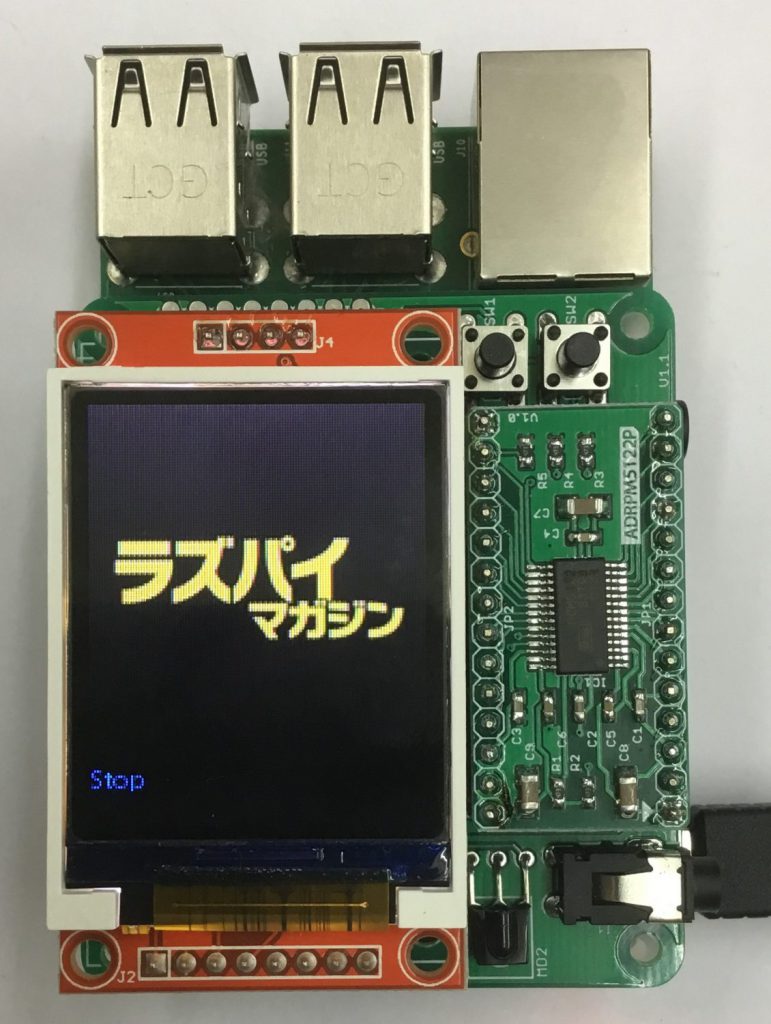

画像のようにロゴが表示されるまで数分ほどお待ちください。
![](https://i0.wp.com/bit-trade-one.co.jp/wp/wp-content/uploads/2019/05/23c7bb530744a2b8f9327d95ab150ab6-771x1024.jpg?resize=386%2C512)
2.2 赤外線リモコンの登録

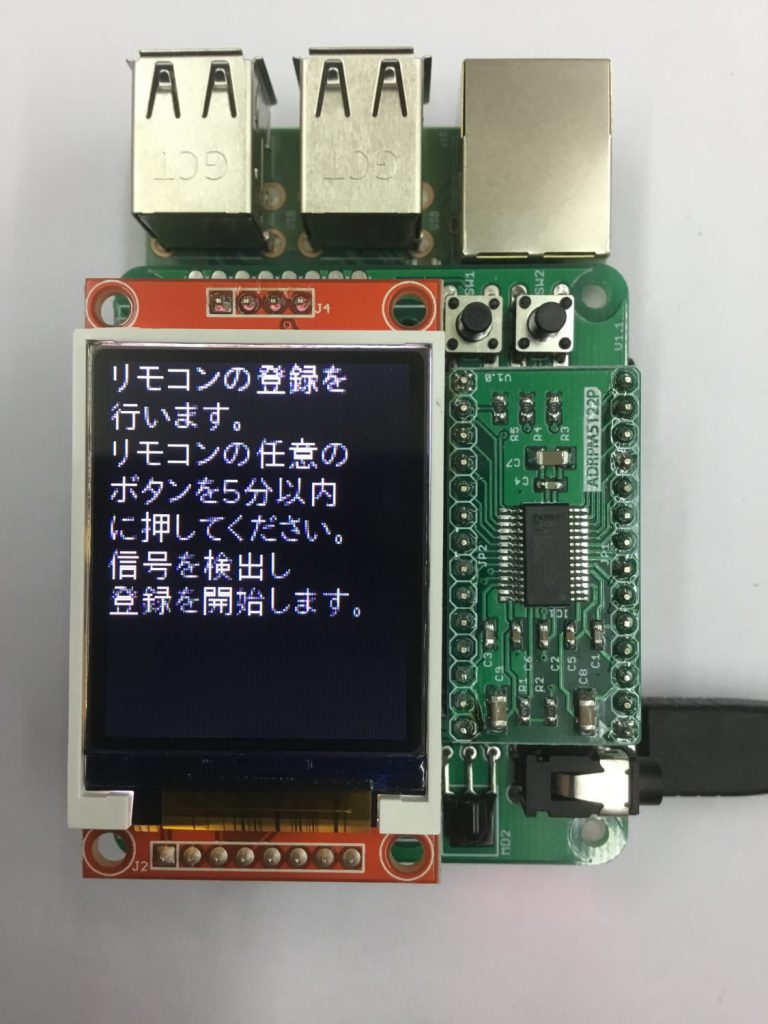

ロゴが表示された状態でSW1を長押しすると再起動し、リモコンの登録画面に入ります。
あとは画面の指示に従い、登録したいリモコンを操作してください。
![](https://i0.wp.com/bit-trade-one.co.jp/wp/wp-content/uploads/2019/05/598d17819bf5a8e65d0c46641cbb29ce-768x1024.jpg?resize=384%2C512)
![](https://i0.wp.com/bit-trade-one.co.jp/wp/wp-content/uploads/2019/05/e19cfdc842c2389ff94081da15bf586c-1-768x1024.jpg?resize=384%2C512)
これで、登録したリモコンでDACボードを操作出来るようになりました!
ラズパイマガジン 2018年4月号 にも詳細な解説記事が掲載されています!
