GPSCAP 簡易解説書
基板上のLCDの表示は、スイッチを押すと以下の順番に切り替わります。

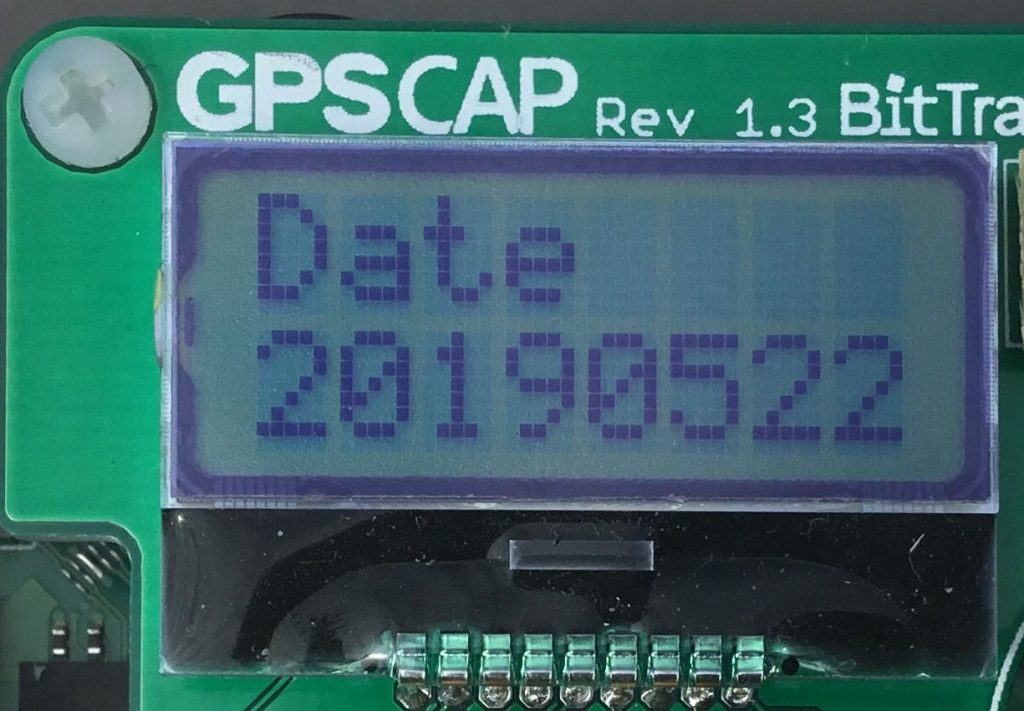

1.Date(日付)
GPSで取得した時刻から日付を算出し、表示します。
表示形式は[YYYYMMDD]となり、”YYYY年MM月DD日”となります。
![](https://i0.wp.com/bit-trade-one.co.jp/wp/wp-content/uploads/2019/05/7dda2c02d2126d5bc3afb1f734b64fdc-1024x711.jpg?resize=512%2C356)

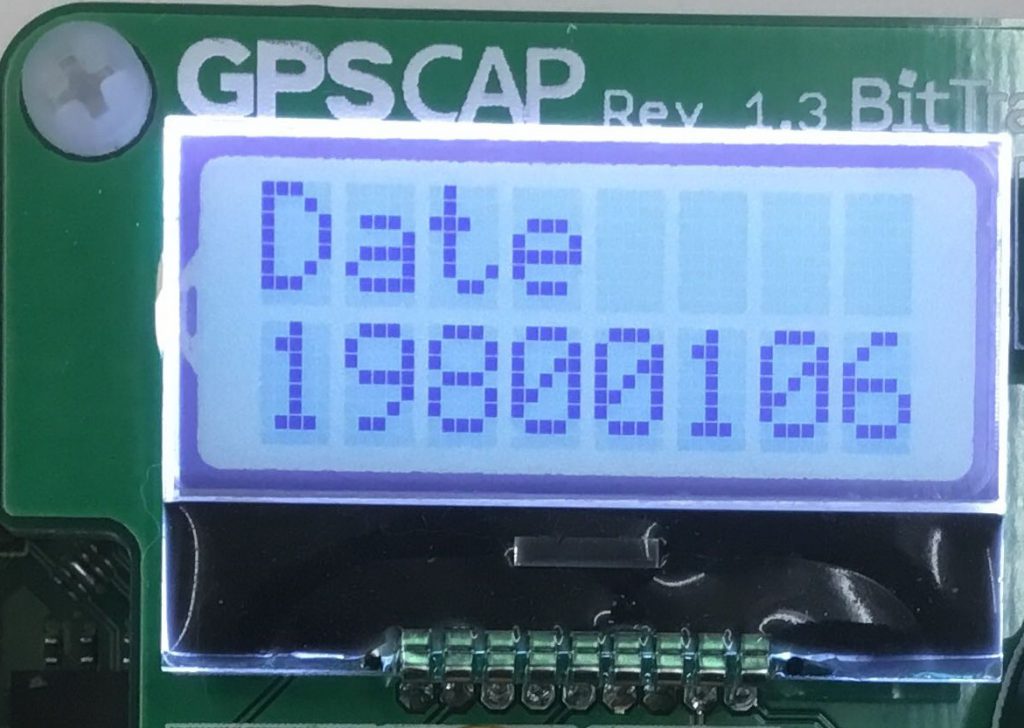

GPSを捕捉できない場合、GPS時刻の開始日である”1980年01月06日”と表示されます。
![](https://i0.wp.com/bit-trade-one.co.jp/wp/wp-content/uploads/2019/05/338c44659a27537c3262fcea1cb098c6-1024x728.jpg?resize=512%2C364)

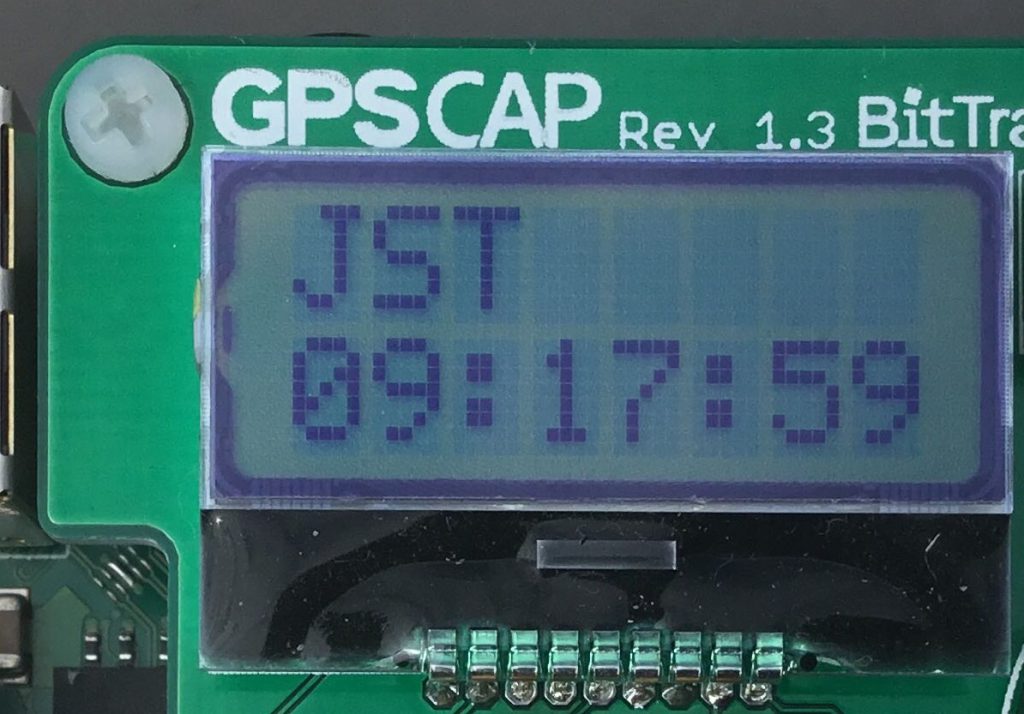

2.JST(日本標準時)
GPSで取得した時刻から日本標準時を算出し、表示します。
GPSを捕捉出来ない場合、午前9時(=UTCの午前0時)0分0秒から時計がスタートします。
![](https://i0.wp.com/bit-trade-one.co.jp/wp/wp-content/uploads/2019/05/08f9dc38d60f944fb5bd7d39a693ab2d-1024x714.jpg?resize=512%2C357)

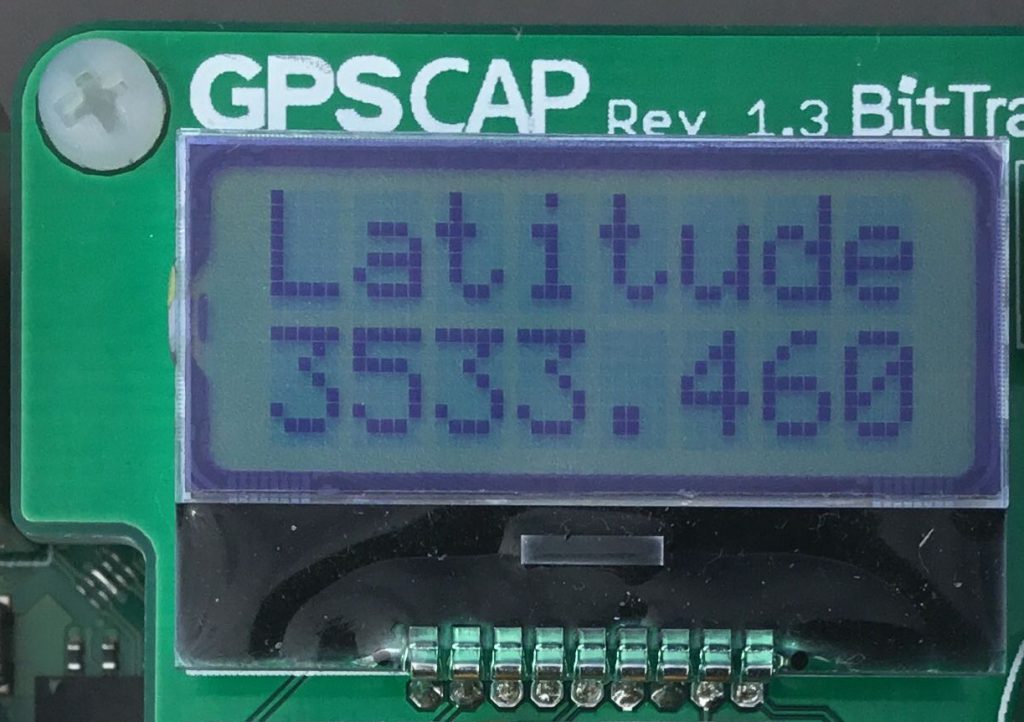

3.Latitude(緯度)
GPSで取得した緯度を出力します。
出力形式は[DDMM.MMM]となり、”DD度MM.MMM分”となります。
![](https://i0.wp.com/bit-trade-one.co.jp/wp/wp-content/uploads/2019/05/c816aa2e3fea9bc5a2fd1ef57976524f-1024x722.jpg?resize=512%2C361)

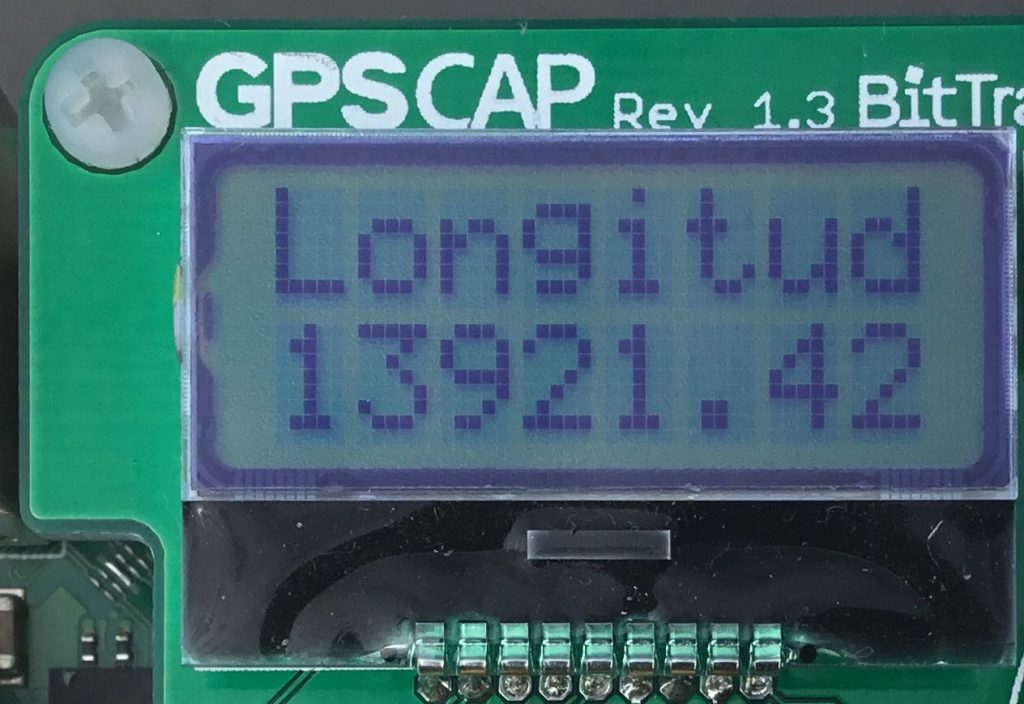

4.Longitude(経度)
GPSで取得した経度を出力します。
出力形式は[DDDMM.MM]となり、”DDD度MM.MM分”となります。
![](https://i0.wp.com/bit-trade-one.co.jp/wp/wp-content/uploads/2019/05/8e7c535cf9770c3f46954a10d418b86b-1024x704.jpg?resize=512%2C352)

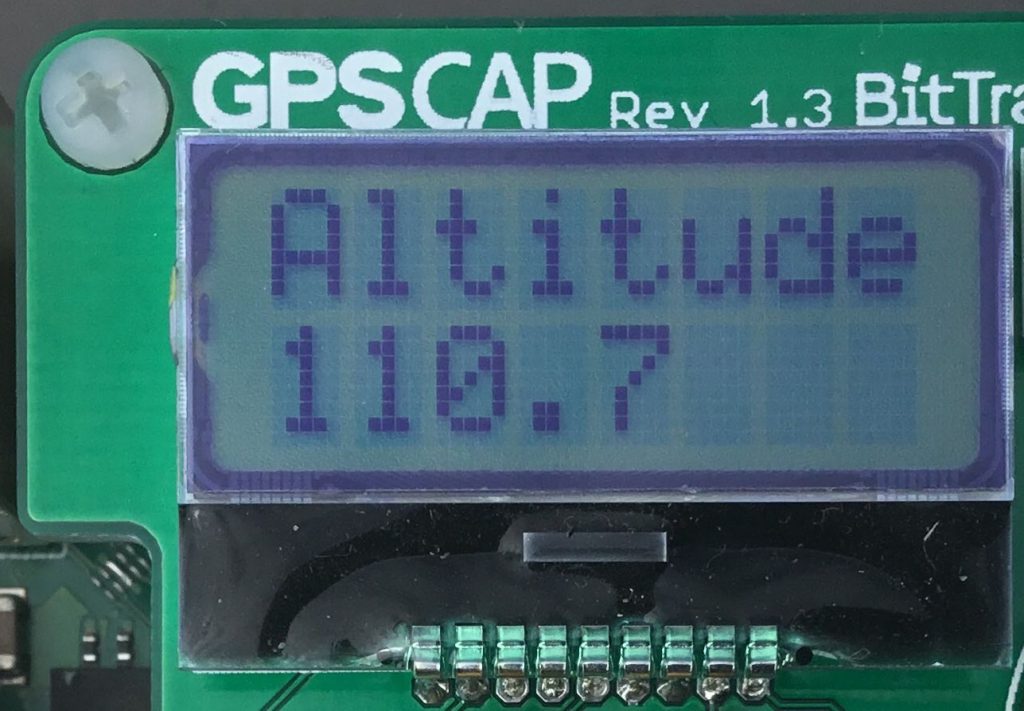

5.Altitude(高度)
GPSで出力した高度を出力します。
![](https://i0.wp.com/bit-trade-one.co.jp/wp/wp-content/uploads/2019/05/81e3a4e0649fd1d57fe518a2ab59e59b-1024x711.jpg?resize=512%2C356)
6.Satellite
現在捕捉している衛星の数を表示します。
![](https://i0.wp.com/bit-trade-one.co.jp/wp/wp-content/uploads/2019/05/5899e772beec1422032659da44c03ca8-1024x722.jpg?resize=512%2C361)

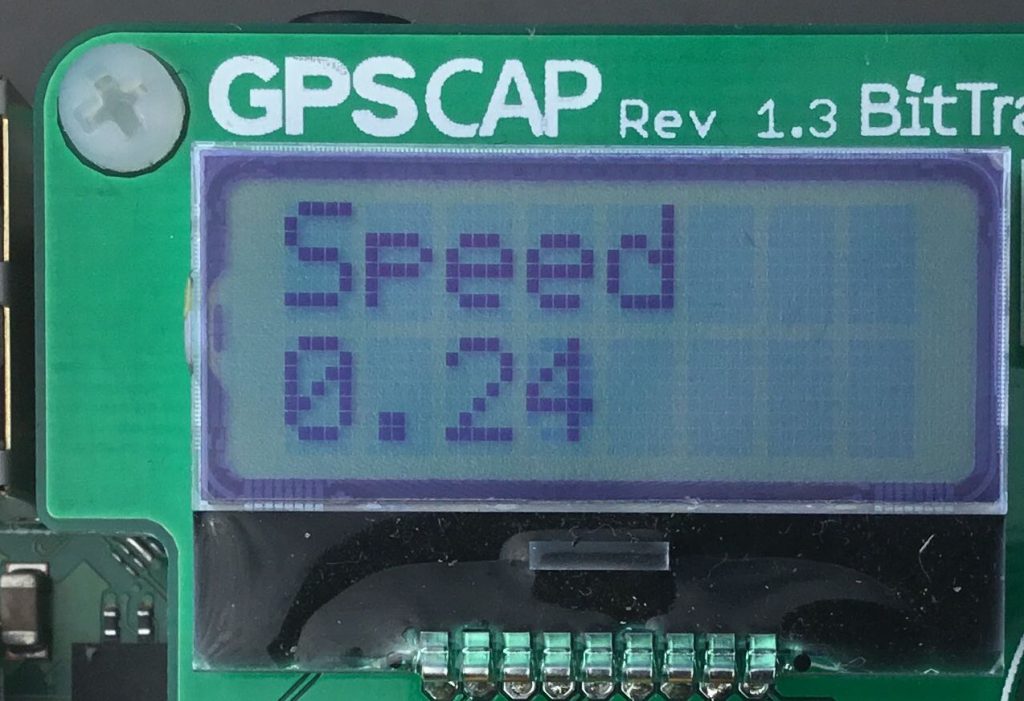

7.Speed
GPSデータから取得できる速度を出力します。
形式は[km/h]です。
![](https://i0.wp.com/bit-trade-one.co.jp/wp/wp-content/uploads/2019/05/234ce205e5001f811b8f0d172ba1655b-1024x701.jpg?resize=512%2C351)

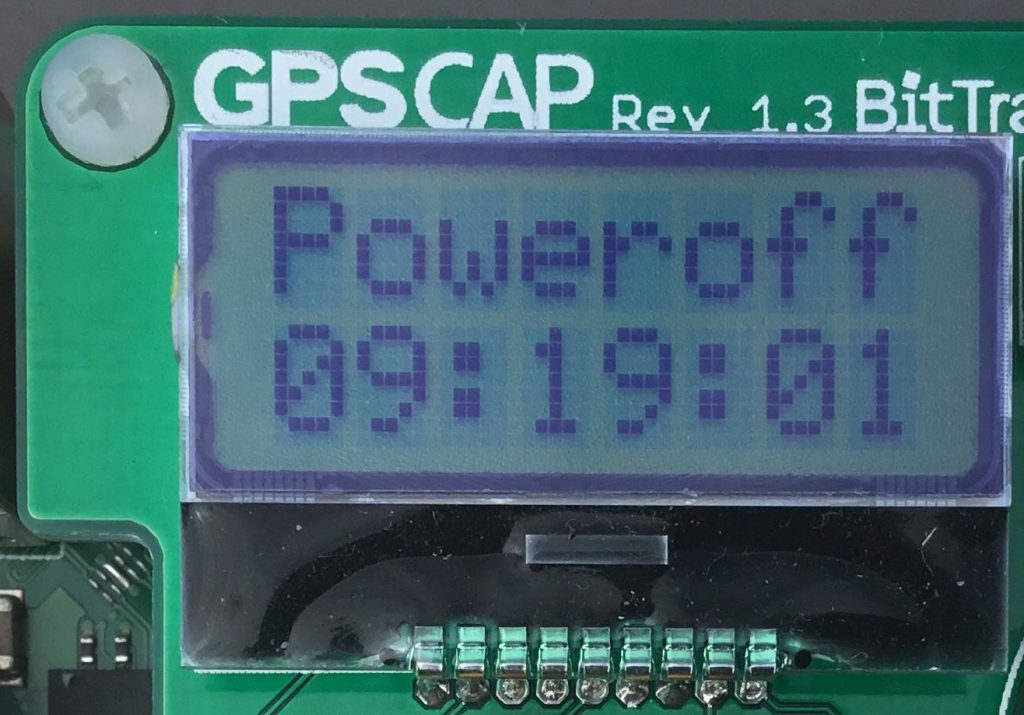

また、スイッチを5秒間押し続けることでシャットダウン操作に入ります。
その際、LCDにPoweroffの表示がされます。
![](https://i0.wp.com/bit-trade-one.co.jp/wp/wp-content/uploads/2019/05/cd611afad43a589b754762dab0584936-1024x715.jpg?resize=512%2C358)
その他、Raspberry PiのシステムからGPSデータを扱うことも出来ます。
詳しくはラズパイマガジン 2017年4月号をご覧ください。
