AD00003 自動車用デジタルスピードメータキット(赤)
自動車の車速センサパルスを読み取り、デジタル表示するメータを自作できる組立キットです。
印象的なレッドカラーでスピード表示します。
７セグメントLEDにより高い視認性を確保
速度の表示は超高輝度赤色７セグメントLEDを用いており、高い視認性とデザイン性を確保しています。
さらに表示部が分離している為、ダッシュボード上など車への取付位置を柔軟に変更する事ができます。
表示と制御部が分離、ヘッドアップディスプレイ方式にも対応
ダッシュボード上に設置することが可能！（写真はデジタルスピードメータ（青）の物となっております）
表示部と制御部を分離されていますので別途接続ケーブル（別売）を使用することで
ダッシュボード上に表示部のみ設置することも可能です。また、ヘッドアップディスプレイ方式による表示も可能となっています。
最高速ホールド機能付き
最高速が出たときに表示部LEDが点灯しドライバに最高速を知らせます。
また、スイッチ操作でホールドされた最高速を確認する事が出来ます。
設定変更による柔軟なパルス対応により多彩な車種に対応可能
通常、自動車用速度センサには、車種により発生パルス数に違いがありますが、本製品では設定ピンの変更により、
JIS-D5601で規定される全ての発生パルス数に対応可能となり,現在流通しているほとんど全ての車種で使用可能となります。
LEDバーグラフ化キットでさらにアップグレード可能
別途アップグレードキットであるLEDバーグラフ化キットを追加することで
「エンジン回転信号」「車速信号」等のパルス信号から入力を取得することで
スピードメータとしてもタコメータとしても使用出来ます。
3Dプリンタ対応モデル オリジナルケースデータを公開
今、話題の３Dプリンター、これまでは高価な業務用プリンタが主役でしたが最近になり、 お手頃価格のプリンタも登場し注目を集めつつある分野の一つです。 この今話題の３Dプリンタを使用して電子工作キットのためのオリジナルケースを作成して見ませんか？
[ デジタルスピードメーター ]
-TR_design Version-
公開されている3Dモデルは、全て自由にプリント出力が行え モデルの改変・カスタマイズも自由です。 データの基本的な構造を活かして 自分のオリジナルケースに発展させましょう。
３Dデータはこちら
写真による図解入りで詳細な組立マニュアルが付属
電子工作入門者の方でも簡単に組立が可能な図解入りの詳細マニュアルが付属、
ハンダ付け初心者にも迷わず安心して組み立てを楽しむことができます。
カラー写真付き組立てマニュアルで迷わず安心

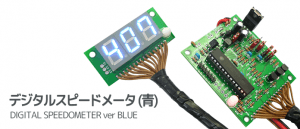

青色表示のデジタルスピードメーターはこちら
真夏の夜にフュージョンするデジタルスピードメーター青！
[ 各種ダウンロード ]
マニュアルや、ファームウェアなどのダウンロードはこちら
[ https://bit-trade-one.co.jp/support/download/#AD00001 ]
製品仕様
- 製品名：自動車用デジタルスピードメータキット赤
- 製品型番：AD00003
- 表示部色:赤
- 対応速度:0km/h～999km/h
- 最高速ホールド機能:あり
- 表示部基板サイズ：W59×D26×H23mm（突起部ふくまず）
- 制御部基板サイズ：W59×D63×H25mm（突起部ふくまず）
- 重さ: 約38g（ケーブル除く）
- 梱包内容：キット部品一式/マニュアル
- 別途ご用意：半田ごて一式//ニッパー/ワイヤストリッパ （推奨工具）
- JANコード :キット版 4560196900165
本製品はAssembly Desk License（以下 ADL）適応製品です。
本ライセンス適応製品は、改変・再配布・商用利用・有料販売等を行っていただく事が可能です。
利用時には、「著作権表示」と「ライセンス許諾表示全文」を記載して頂くことが条件となります。
詳しくはこちらのページをご覧ください。
