ラズベリー・パイ対応！ トラ技デジマル USBマルチメータ
電圧、電流だけでなく抵抗値、容量値、周波数など、すべて同時に測定可能な高性能マルチメータ “ラズベリー・パイ対応 トラ技デジマルUSBマルチメータ”
後閑哲也先生のWeb詳細解説公開とともにリニューアル！
後閑哲也先生監修！デジマルマルチメータWeb詳細解説
ネットワーク機能などラズベリー・パイ（以下ラズパイ）が得意なことはラズパイに任せ、リアルタイム性能に優れたPICマイコンと組み合わせることでRaspberry Piを高機能部品として活用します。ラズパイのネットワーク機能を活かしパソコン・スマートフォンなどブラウザから観測可能な一方、PICマイコンのリアルタイム性能を活かし電圧、電流だけでなく抵抗値、容量値、周波数など、すべて同時に測定可能な高性能マルチテスタの登場です。
電圧/電流/抵抗値/容量/周波数が測定できる！従来のアナログテスタと比べ高精度・高確度な計測が可能！
リアルタイム性能に優れるPICマイコンの特徴を活かし電圧、電流だけでなく抵抗値、容量値、周波数など、すべて同時に測定可能な高性能マルチメータです！
計測結果をネットワーク経由でパソコン・スマートフォンなどのブラウザ上で観測可能！
ラズパイのネットワーク性能を活かし収集したデータをグラフ化！ブラウザでの確認の他、CSV形式で出力することも可能です。（＊CSV形式出力はウィンドウズ版のみ）
＊画面はウィンドウズ版
受動部品が簡単着脱、ゼロプレッシャーソケット（ZIF）を搭載
コンデンサ容量や抵抗の値など受動部品の測定に便利なゼロプレッシャーソケットを搭載しています。

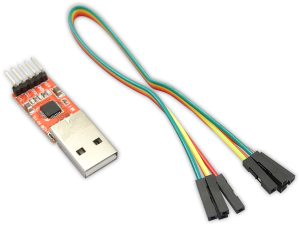

USBで接続！シリアル変換アダプタを同梱
標準でシリアル変換アダプタを同梱、ラズベリー・パイやパソコンなどUSB経由で直接接続可能です。
ご注意
本製品にRaspberry Piは、付属しておりません。
製品仕様
【対応OS】Raspbian【対応機種】Raspberry Pi Zero / Zero W / 2B / 3B / 3B+ / 4B Windows10,Windows8.1,Windows8,Windows7,Vista™搭載のDOS/Vパソコン
【表示】キャラクタ液晶モジュール（16ｘ2行）
【入力端子】周波数測定用BNCコネクタ：1 容量・抵抗値測定用（ZIFソケット14ピン）：1 電流測定端子（チェックピン）：2 電圧測定端子（チェックピン）：2
【電源】Raspberry Piより給電 5V
【本体重量】 約65g
【サイズ】W100×D75×H18mm(突起物除く)
【付属品】シリアル変換アダプタ 1個 シリアル変換接続ケーブル 1組 ICクリップコード赤2本、黒2本（Raspberry Pi本体は付属しません）
【組立済み保証期間】お買い上げから6ヶ月 保証書1部同梱
【使用温度】0 ～ 40℃（結露なきこと）
【生産国】Made in Japan
計測項目と測定性能仕様
【電圧】最大電圧：DC20V 分解能：1mV 精度：±1.0%（精度は分圧抵抗に依存）表示形式 20.000 V
【電流】 最大電流：DC2.0A 分解能：100μA 精度：±1.0% （精度はシャント抵抗に依存）表示形式 2.0000 A
【抵抗】高抵抗：最大1MΩ 分解能：0.1kΩ 表示形式 1000kΩ 精度：±1% （精度は基準抵抗に依存）
低抵抗：最大10kΩ 分解能：1Ω 精度：±1% （精度は基準抵抗に依存）表示形式 10000Ω
【容量】最大容量：1μF 分解能：1pF 表示形式 1000000 pF
精度：±2%（精度は基準コンデンサに依存）
【周波数】最大周波数：20MHz 分解能：1Hz
精度：±50ppm （精度はクリスタル発振器に依存） 表示形式 20000000Hz
―――本製品取扱についてのご注意―――
・本製品は、ホビー向け商品です。
・記載の部品性能は部品単体での性能であり、製品寿命を保証するものではありません。
・ご利用のPC、AndroidおよびOS環境によってはすべての機能をご利用いただけない場合があります。
・アプリケーションソフトウェア導入のため別途インターネット環境が必要です。
・一部のアプリケーションによっては本製品の機能をご利用できない場合があります。
・本キットの製作/使用に関し当社の責に帰すべき事由に基づき、お客様に損害が生じた場合、直接被害に限り、販売代金を上限として損害を賠償し、いかなる場合においても販売代金以上の損害を賠償しないものとします。
・改良のため、予告なく仕様変更をすることがあります。予めご了承下さい。
そのほか記載されているロゴ、システム名、製品名は各社及び商標権者の登録商標あるいは商標です。
＊Raspberry Pi本体及びケース、ケーブル類は付属致しません。
Raspberry Piは英国Raspberry Pi財団の登録商標です。Raspberry Pi is a trademark of the Raspberry Pi Foundation. そのほか記載されているロゴ、システム名、製品名は各社及び商標権者の登録商標あるいは商標です。
