「ピー音発生装置」はテレビでお馴染みの「ピー」音を再現できるジョークアイテムキット。

ボイスチャット等で禁句を言いたくてたまらない時、ボタンを押すだけでお馴染みのピー音が貴方の発言を覆い隠してくれます。

普段は音声をパススルーするので、使いたい時だけ便利にピー音を活用可能！

電池駆動なのでモバイルに活用する事もできますよ！

貴方のマイクパフォーマンスに飛び道具一つ、加えてみませんか？

製品の特徴

・いつでもどこでも！お馴染みのピー音を自在に操れる！

ワンボタンでお馴染みのピー音が発生。自主規制したい時、ありますよね。

・独特のあの音を再現！

1000Hz帯の独特のサウンドに近づけました！

・安定感のあるスイッチで確実にあなたの危険なワードをマスキング！

大き目のスイッチを付属しているので、危ない時確実に押下可能。ビッグマウスな自分には、ビッグなスイッチで対応を。

ご注意！
本製品をお使いになるには電子工作や電子回路についての一般的な知識が必要です。（＊マイクやスピーカー、電池は付属致しません。別途ご用意ください。）

【電源】006P型乾電池x1個【入力端子】3.5mmステレオミニジャック
【出力端子】3.5mmステレオミニジャック
【出力】1000 ±100 Hz 【基板サイズ】W39×D51mm
【重量】約32g 【使用温度】0 ～ 40℃（結露なきこと）
【生産国】Made in Japan 【内容物】キット一式、修理のご案内

ADRL01 組み立て/取り扱い説明書

部品表

部品	型番	個数	場所	備考

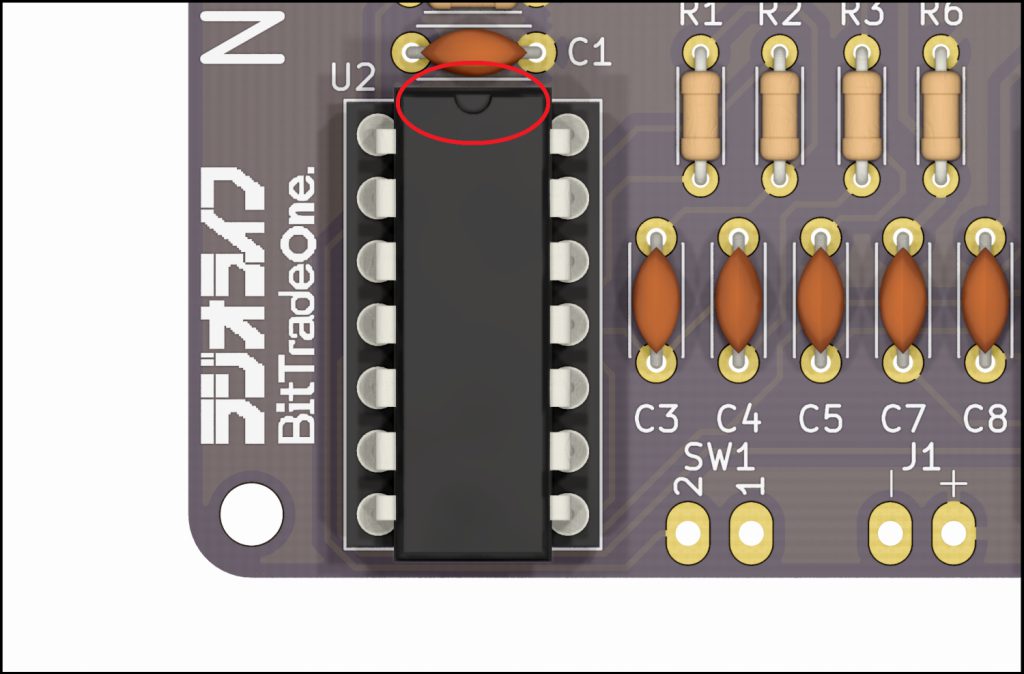

IC	CD4011BE	1	U2	取り付け向きあり

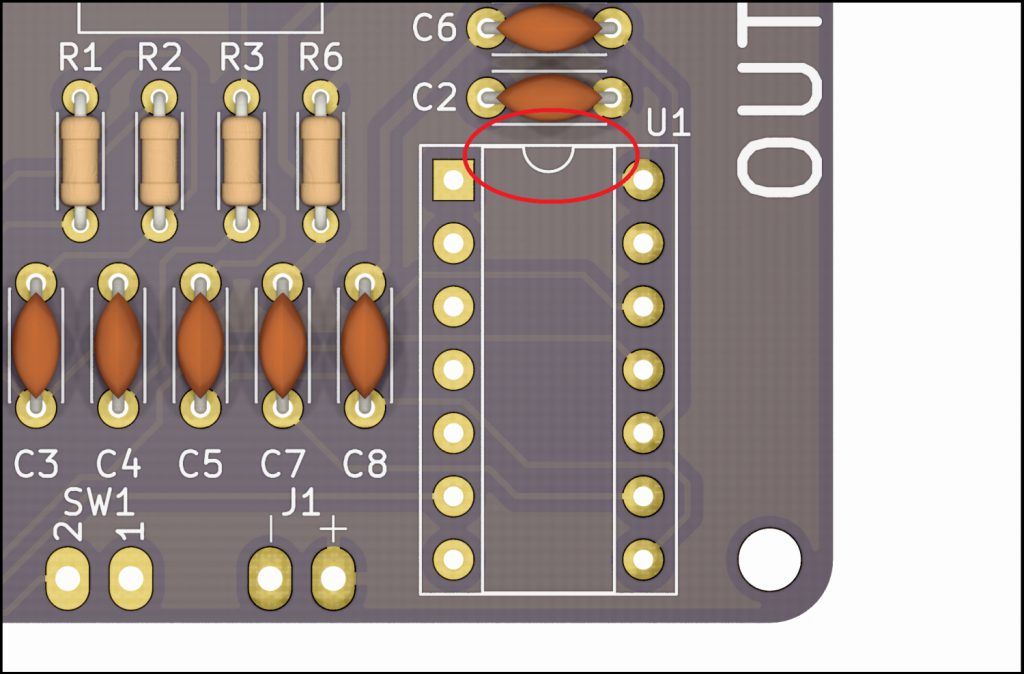

IC	CD4066BE	1	U1	取り付け向きあり

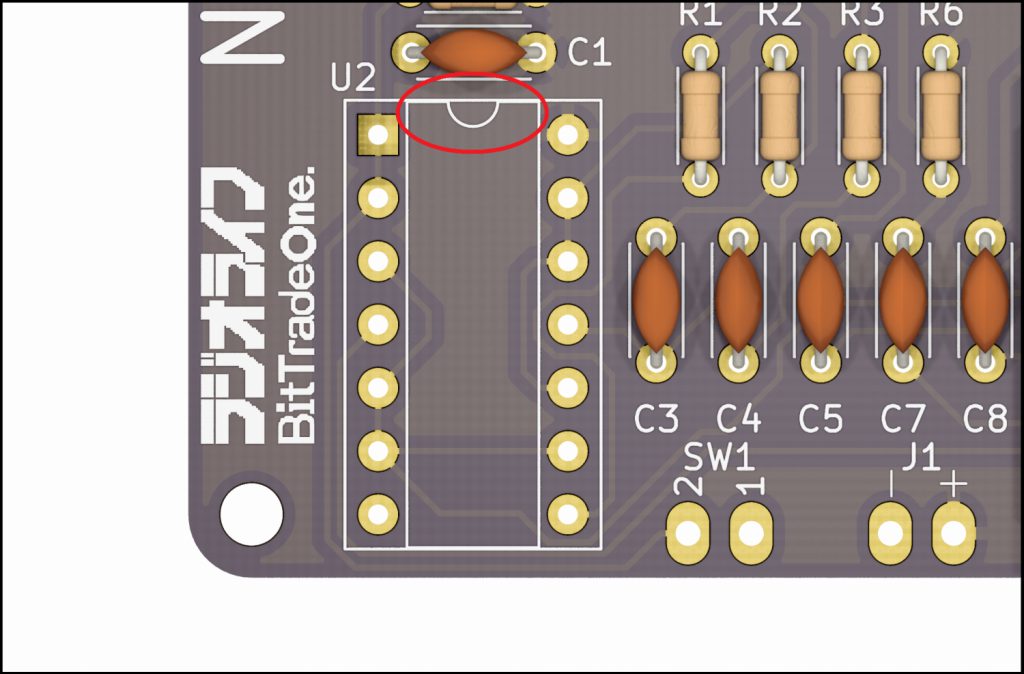

ICソケット	14pin	2	U1, U2	取り付け向きあり
オーディオジャック	AJ-1780	2	J2, J3
セラミックコンデンサ	0.047uF	1	C3	表記：473
セラミックコンデンサ	0.1uF	7	C1, C2, C4~8	表記：104
抵抗	10kΩ	2	R2, R5	茶黒橙金
抵抗	1kΩ	1	R6	茶黒赤金
抵抗	47kΩ	2	R1, R3	黄紫橙金

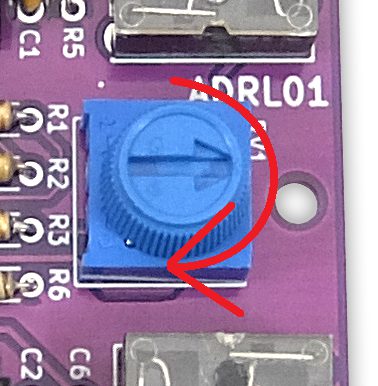

ボリューム	TSR-3386K 5kΩ	1	RV1
押しボタンスイッチ		1	SW1
導線	20cm	1		SW1-スイッチ接続用

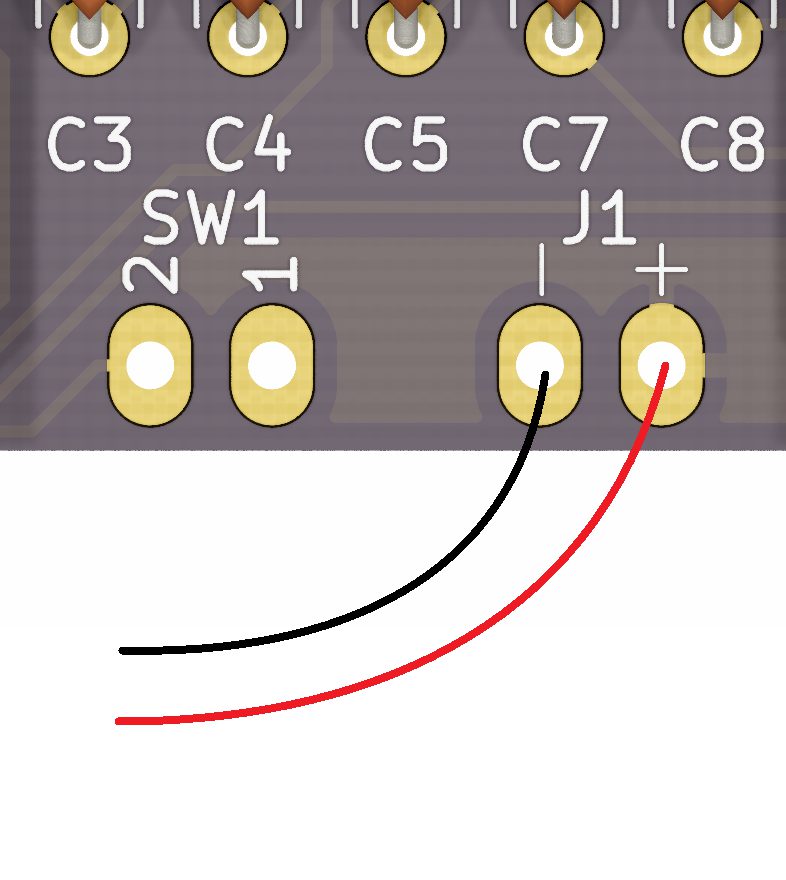

006Pケーブル		1		J1-電池（9V）接続用
基板		1
