【奇天烈電子工作】ADRL06 LEDの個体差をバッチリ確認! 「LED電圧&電流テスター」

Pocket

奇天烈電子工作シリーズポータルサイトはこちら

取扱説明書はこちら

LED電圧&電流テスター」は個体差によって明るさが異なるLEDをチェック可能なLED専用テスターキット。

ムラのない美しい光源を作るためのLED選別をサポートするアイテムです。

プッシュ端子にLEDを接続するだけでLEDの個体差を測定可能!

同等のVF/IFを持つLEDを揃えて、より完成度の高い電子工作を実現させましょう。

製品の特徴

・簡単計測!LEDの個体差がすぐにわかる!

LEDをソケットに差し込むだけですぐに計測が行われます。

LEDを大量に使用する電子工作等で、全数チェックに威力を発揮します。

・同じVF・IFのLEDを揃えて工作完成度をアップさせよう!

LEDを複数使う際にはできるだけ色ムラを抑えたいモノ。

個体差の少ないLEDを選別して綺麗な発色を実現しましょう。

・大きなアナログメータ搭載で測定値がすぐわかる!

計測値が視覚的にわかりやすい、大型のアナログメーターが付属しています。

ご注意!
本製品をお使いになるには電子工作や電子回路についての一般的な知識が必要です。(*LED及び電池は付属致しません。別途ご用意ください。)

【電源】単3乾電池 4本 【端子】プッシュ端子 赤+ 黒ー
【測定電圧】0~5V 【測定電流】0~50mA
【基板サイズ】W129×D160mm 【重量】約190g(電池を除く)
【使用温度】0 ~ 40℃(結露なきこと) 【生産国】Made in Japan
【内容物】キット一式 、修理のご案内

ADRL06 組み立て/取り扱い説明書

部品表

部品型番個数場所備考
電池ボックス単3×41J1
LED用端子台1J2
電流計50mA1MES1
電圧計5V1MES2
セラミックコンデンサ0.1uF1C1
抵抗10Ω1R1茶黒黒金
ボリュームTSR-3386K 500Ω1RV1
押ボタンスイッチ1SW1
ナベネジM3 10mm2端子台固定用
ナットM32端子台固定用
ワッシャーM32端子台固定用
導線8cm3電流計・電圧計・端子台接続用
基板1

電流計・電圧計・端子台の接続について

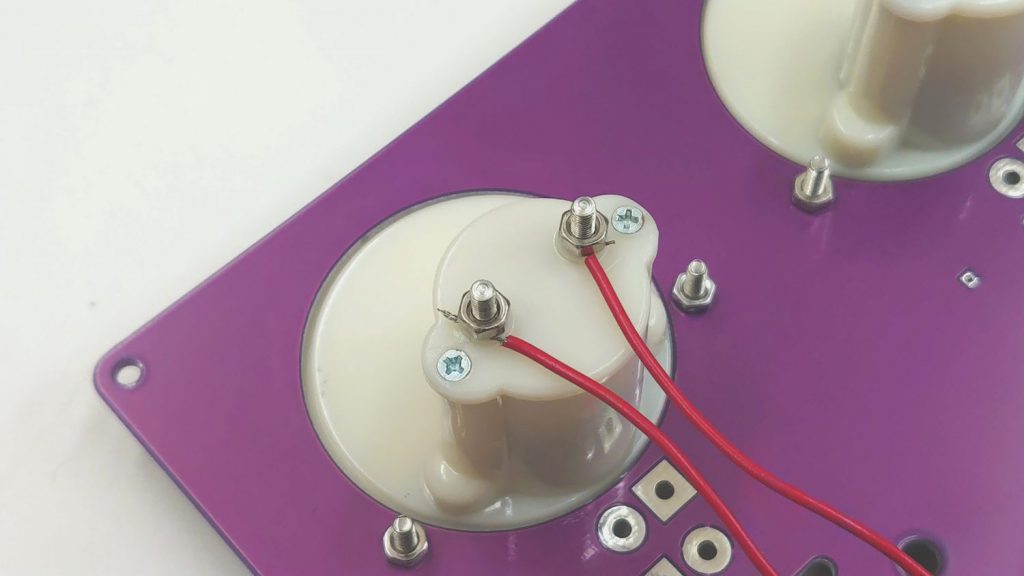

メーターにケーブルを接続するときは、メーターの端子ネジ部に導線を巻きつけ、ナットで固定してください。

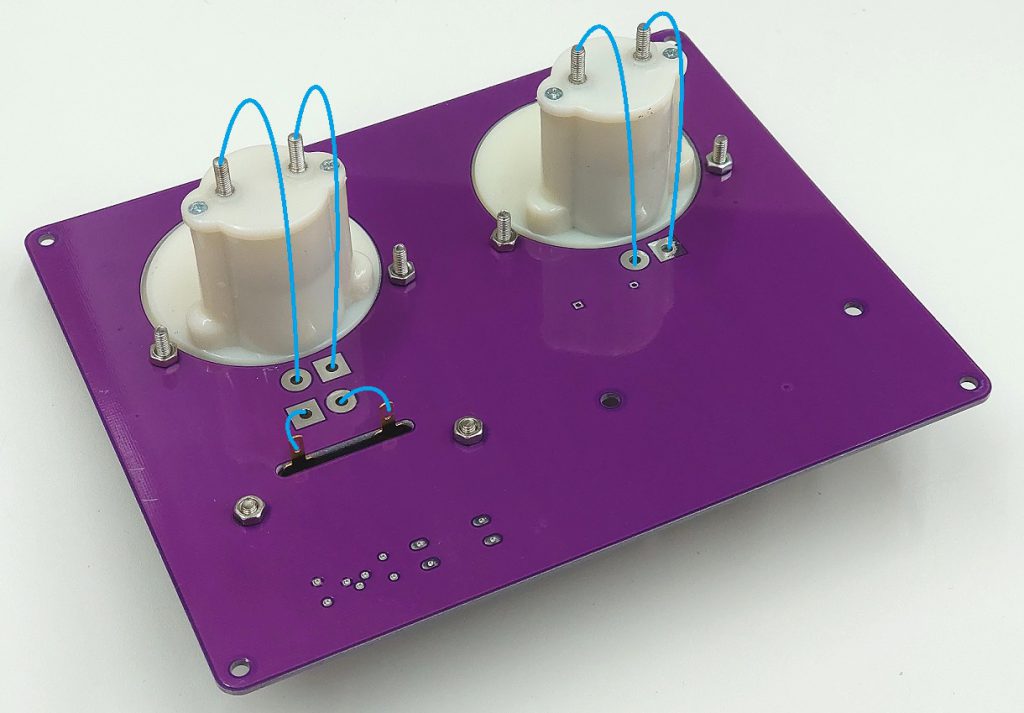

電流計・電圧計・端子台は、以下の図のように基板と接続してください。

取り扱い上の注意

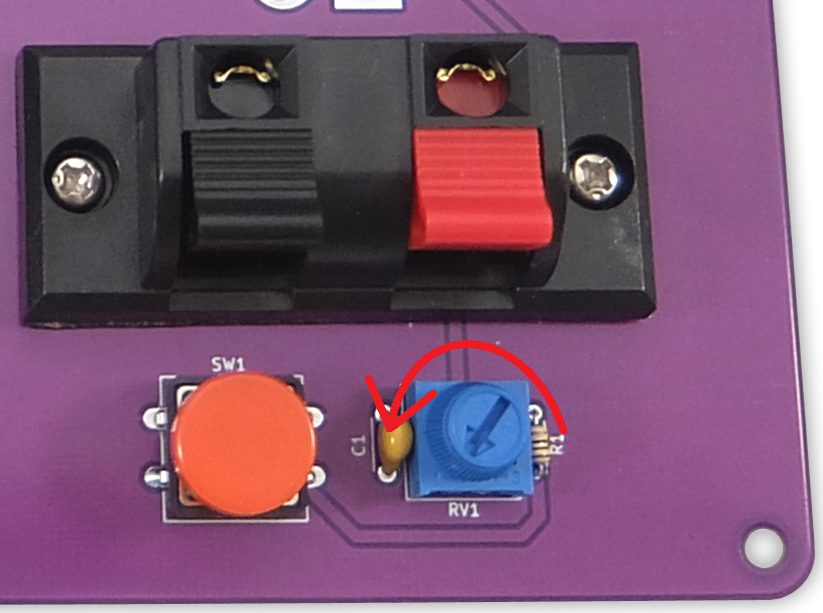

起動時にLEDに大電流が流れないよう、ボリュームを左いっぱいに回してから動作させてください。

vol

メータの針が振り切れたらすぐにスイッチを切ってください。
故障する場合があります。
