【奇天烈電子工作】ADRL07 インバータの鼓動を「音」で感じろ！ 「インバータモニター 」
奇天烈電子工作シリーズポータルサイトはこちら
取扱説明書はこちら
「インバータモニター」は電車等のインバータの動作を音に変換するマニアなアイテム。
エンジンサウンドのように、インバータが雄々しく駆動する様を耳で感じることが可能になります。
インバータによってその音は様々に違いがあるため、聞き比べるなどの楽しみが生まれます。
貴方のお気に入りのインバータが稼働している様子を音で感じ取ってみませんか。
製品の特徴
・新音鉄アイテム！インバータ駆動を”音”で感じ取る！
ほぼ全ての電車で搭載され、重要な役割を占めるインバータ、今まで振動等でしか感じられなかったその存在を音で確かめてみましょう！
・自作コイルで使用できる！
コイルの巻き方等をアレンジすることで更なる使用感の向上が可能です。
・磁界が発生するものなら、スピーカーやコンプレッサーなど何でも音として聞くことができる！
使い方はあなた次第！ 面白い「新たな音」を見つけてみて下さい。
ご注意！
本製品はキットです。半田付け作業が必要です。
本製品をお使いになるには電子工作や電子回路についての一般的な知識が必要です。（＊スピーカーやイヤホン、また電池は付属致しません。別途ご用意ください。）
【電源】006P型乾電池x1個 【出力】3.5mmステレオミニジャック
【基板サイズ】W43×D34mm 【サイズ】W43×D34×H15mm
【重量】約15g（電池を除く） 【使用温度】0 ～ 40℃（結露なきこと）
【生産国】Made in Japan 【内容物】キット一式 、修理のご案内
ADRL07 組み立て/取り扱い説明書
部品表
| 部品 | 型番 | 個数 | 場所 | 備考 |
|---|---|---|---|---|
| オペアンプ | NJM386BD | 1 | U1 | 取り付け向きあり |
| ICソケット | DIP 8pin | 1 | U1 | 取り付け向きあり |
| オーディオジャック | AJ-1780 | 1 | J3 | |
| セラミックコンデンサ | 0.1uF | 2 | C7, C8 | |
| 電解コンデンサ | 1uF | 3 | C2, C4, C6 | 取り付け向きあり |
| 電解コンデンサ | 100uF | 2 | C1, C3 | 取り付け向きあり |
| 電解コンデンサ | 470uF | 1 | C5 | 取り付け向きあり |
| 抵抗 | 10Ω | 4 | R4, R2, R6, R5 | 茶黒黒金 |
| 抵抗 | 100Ω | 1 | R7 | 茶黒茶金 |
| 抵抗 | 100kΩ | 1 | R3 | 茶黒黄金 |
| 抵抗 | 4.7kΩ | 1 | R1 | 黄紫赤金 |
| ボリューム | TSR-3386K 10kΩ | 1 | RV1 | |
| スイッチ | SP-12 | 1 | SW1 | |
| トランジスタ | 2SC1815 | 1 | Q1 | 取り付け向きあり |
| 006Pケーブル | 1 | J1 | ||
| 導線 | 200cm ポリウレタン導線 | 1 | J2 | アンテナコイル用 |
| 基板 | 1 |

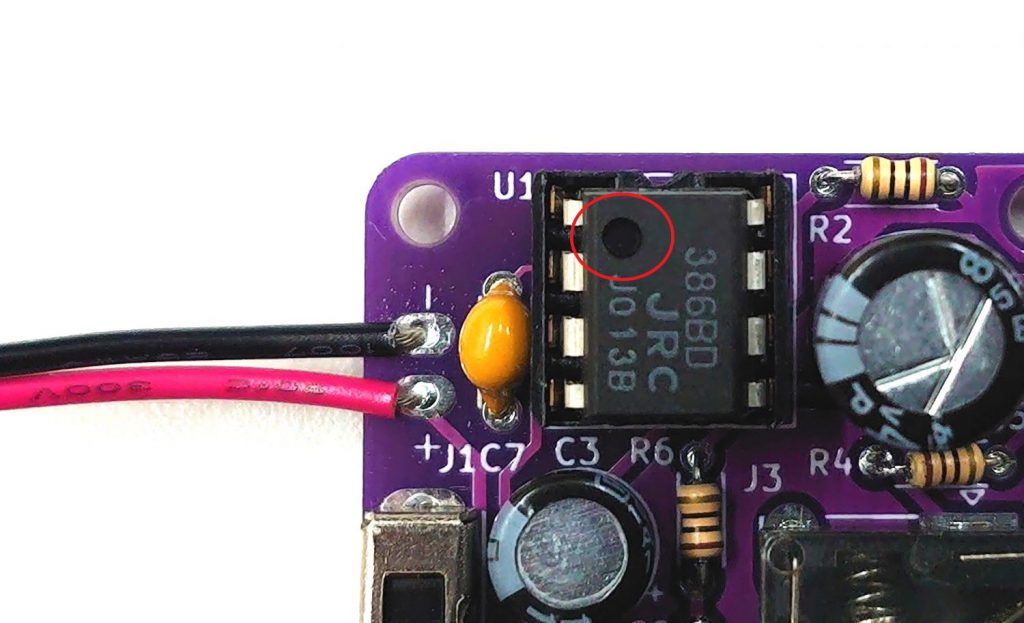

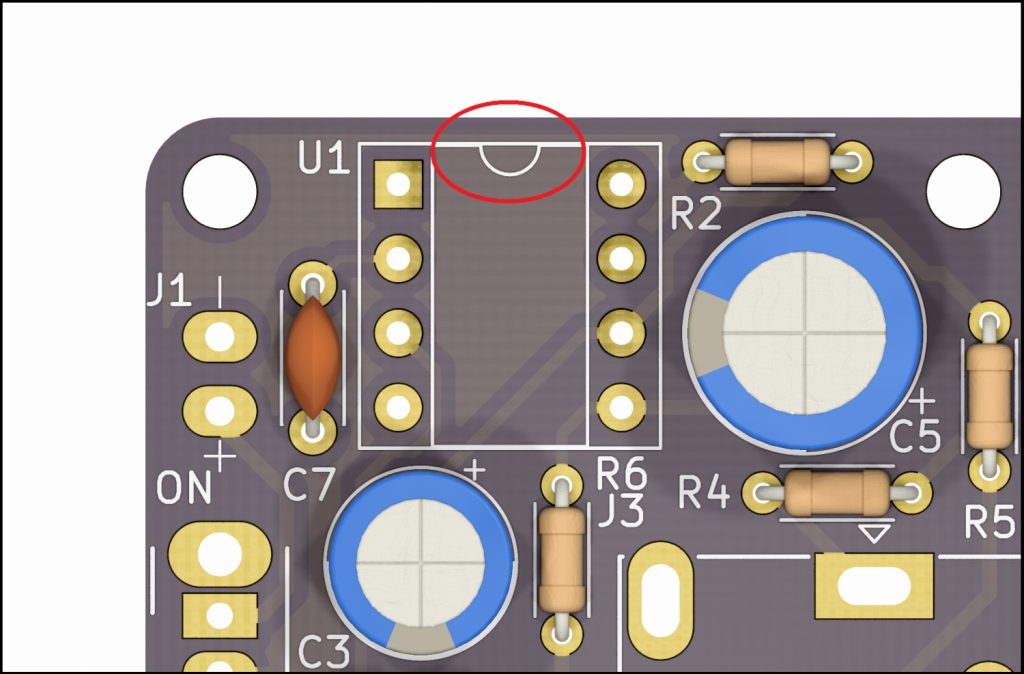

ICの向きについて

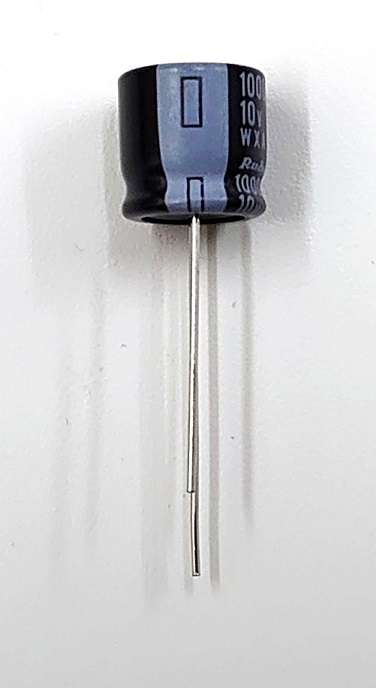

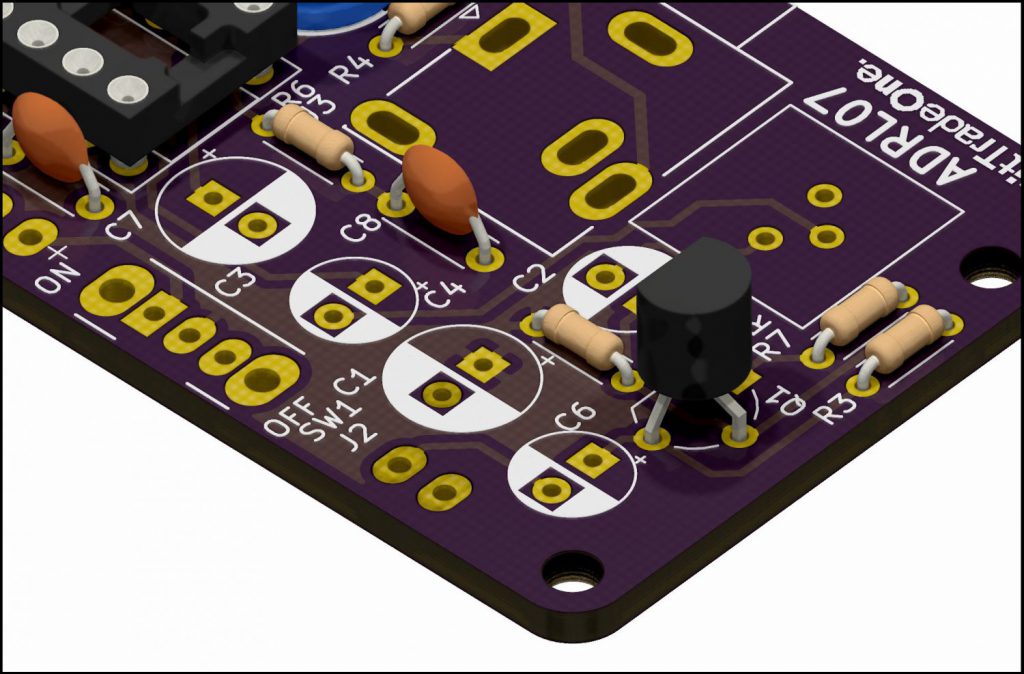

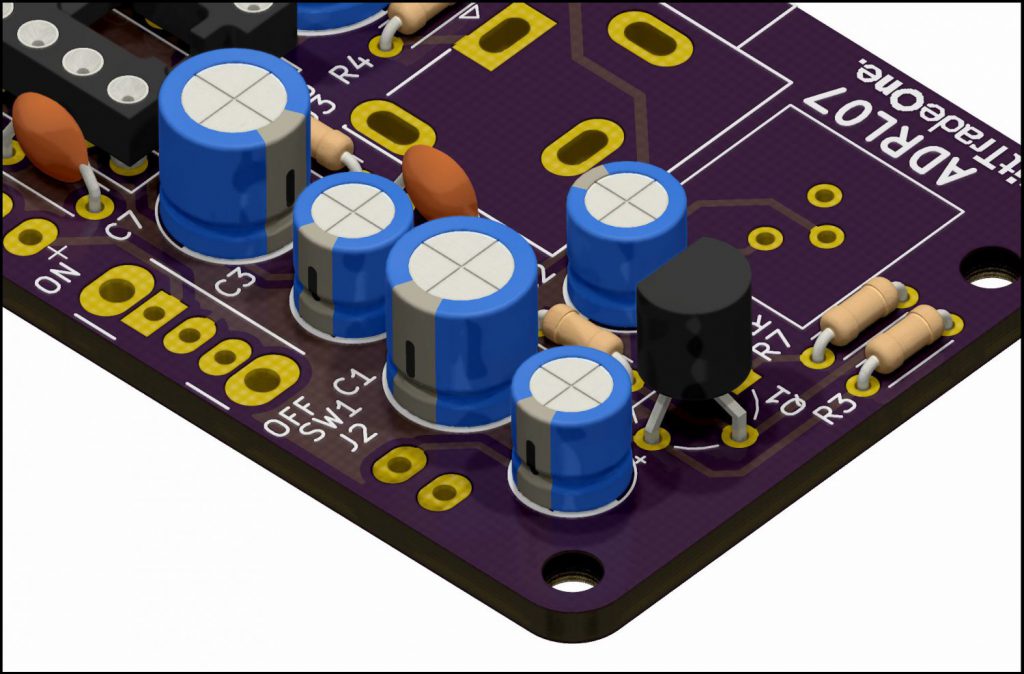

電解コンデンサの向きについて
電解コンデンサには取り付け向きがあります。
胴体に帯が入っている方を、シルクの白ベタがある方のランドに差し込んでください。
逆に差し込んだ場合、最悪コンデンサが破裂し内部から有毒の液体が漏出する場合があります。
はんだ付けする前に、入念に向きを確認してください。

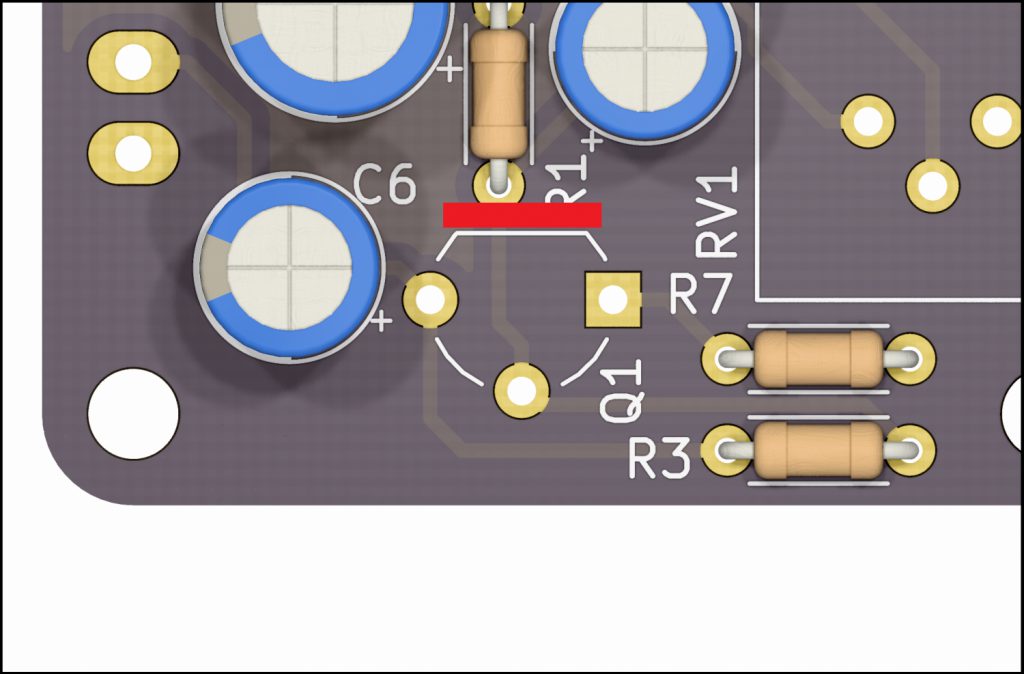

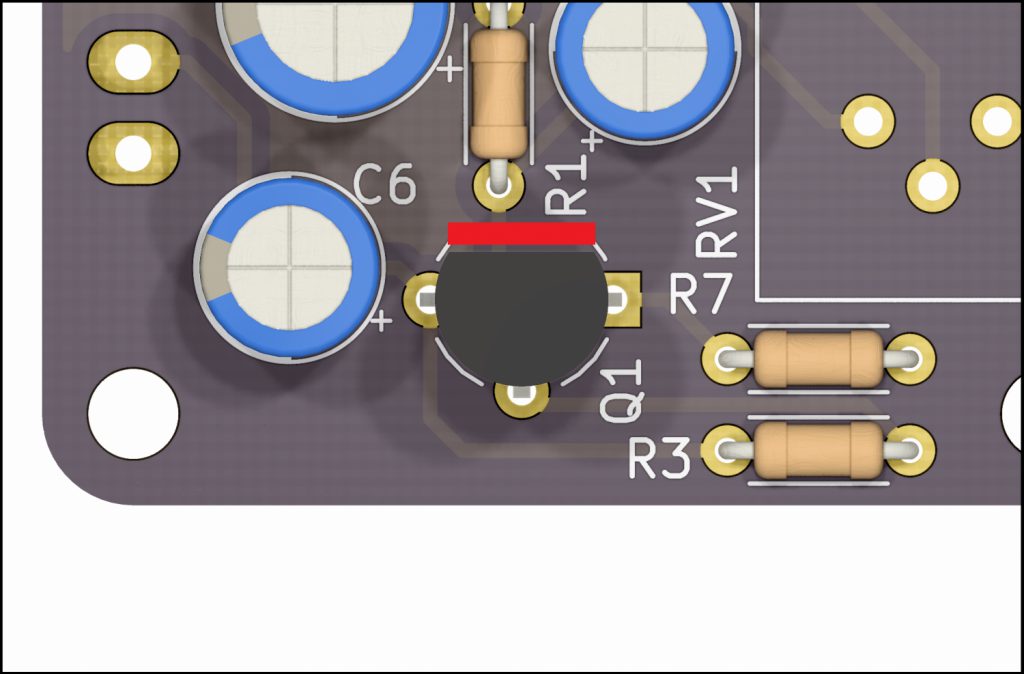

トランジスタの向きについて
トランジスタには向きがあります。
パーツの切り欠きとシルクの切り欠きの向きを合わせてください。

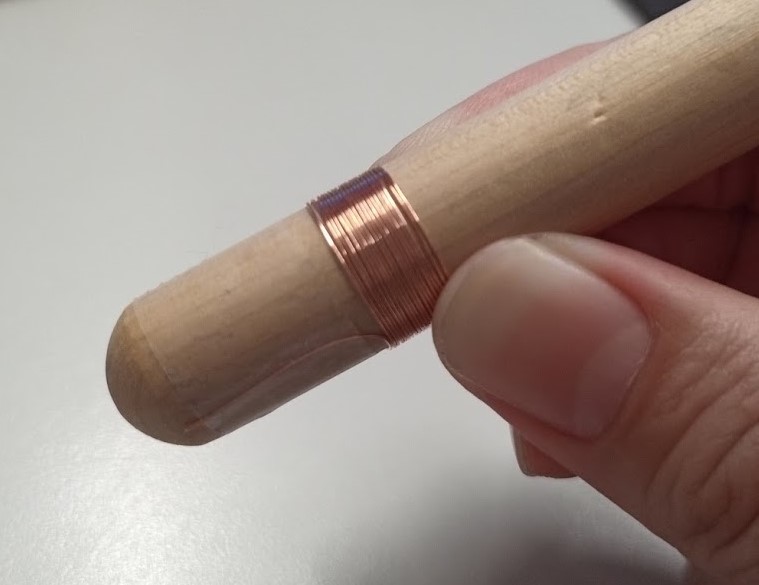

アンテナコイルの作成について
付属の200cm ポリウレタン導線を利用してアンテナコイルを製作します。直径10mm程度の棒に巻き付けて製作してください。ばらけないようマスキングテープなどで止めましょう。 アンテナコイルの太さ、巻き数、巻き方などを工夫することで音質の改善を図ることができます。

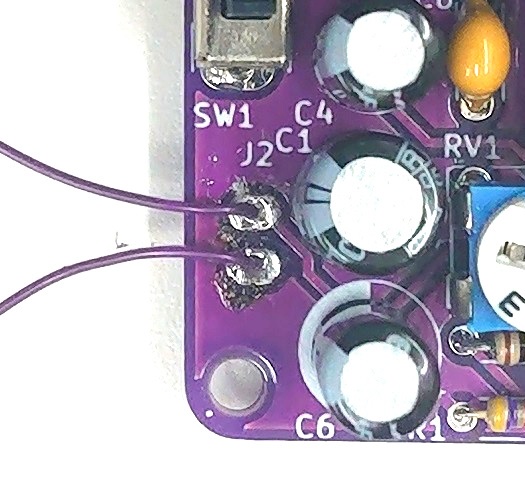

コイルを作成したら、両端の導線を基板上のJ2のランドにはんだ付けしてください。
向きはどちらでも構いません。
取り扱い上の注意

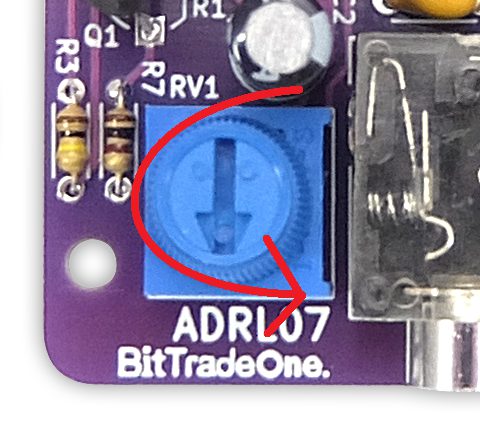

起動時に大音量が発生しないよう、ボリュームを時計回りいっぱいに回してから起動してください。
