ADRSSS 汎用USB接続7セグメントLEDコントロールボード

Pocket

来場者数・投票数・成約数……
展示ブースで目立たせたい貴社ならではの「自慢の数字」、7セグメントLEDで強力にアピールしてみませんか?
PCで大きな7セグを制御できるこの基板を使用し、センサが感知した来場者数・ボタンが押された回数などさまざまな数量を表示する事が可能です。
大中小と用意した7セグは10桁までの連続接続を動作保証。
貴社の展示ブースを彩る、大きなアクセントとなる事でしょう。

・シリアル信号接続の大型7セグメントLED表示基板をスタック接続し、制御することが可能!

7セグメントLEDを本基板を通じPCへUSB接続することで、表示の制御を行うことができます。
10桁までのスタック接続について動作保証、大規模なカウント表示が可能です。
もちろん表示内容はPCから自在にコントロールが可能。
センサを使った自動カウントやボタンなどの入力回数を表示するなど、様々な用途に使用可能です。

制御用DLLライブラリやサンプルも公開しております。

ダウンロードはこちらから!

・選べるLEDサイズ 2.3 / 3 / 5 インチ(57mm/75mm/126mm)

本基板の発売に合わせ、異なる3種のサイズで7セグメントLEDをご用意。
異なるサイズ同士の接続も可能、取付環境に合わせ、表示部を任意にカスタマイズできます。

・スタティック駆動による安定したLED表示

LEDのチラツキを抑制し、安定した光量による表示が可能です。

ご注意!

本製品をお使いになるには電子工作や電子回路についての一般的な知識が必要です。

基本仕様
■制御基板
【電源】
・電圧:DC15V
・消費電流(制御部のみ):150mA前後
・消費電流(表示部1桁あたり):150mA前後(2.3インチ/3インチ/5インチ共通)
・DCジャック:外形5.5mm/内径2.1mm、センタープラス
※製品にはACアダプタは付属しません。別途ご用意ください。

【出力】
・LED用電源
・ロジック用電源
・制御信号
・コネクタ:ピンソケット1X7

【インターフェース】USB MICRO B
【寸法】 30 × 98 X 13 mm(ハンダ面および側面の突起を含まず)
【質量】 約15 g
【使用温度】 0 ~ 40℃(結露なきこと)
【生産国】MADE IN JAPAN

■表示部
【電源】
・電圧:DC15V(LED)、DC5V(ロジック) ※制御部から供給

【入力・出力】
それぞれ
・LED用電源
・ロジック用電源
・制御信号
・コネクタ:ピンヘッダ1X7

【寸法】

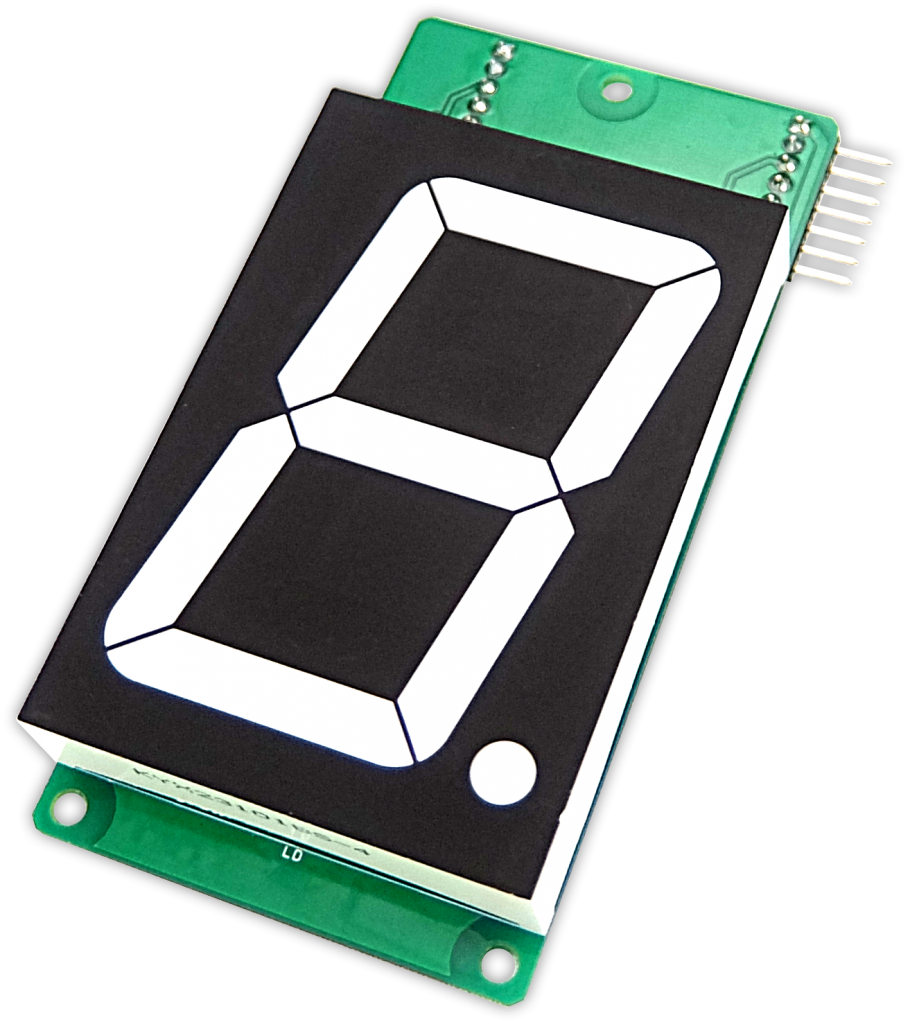

・ADDMS: 48 X 98 X 17 mm(側面の突起を含まず)

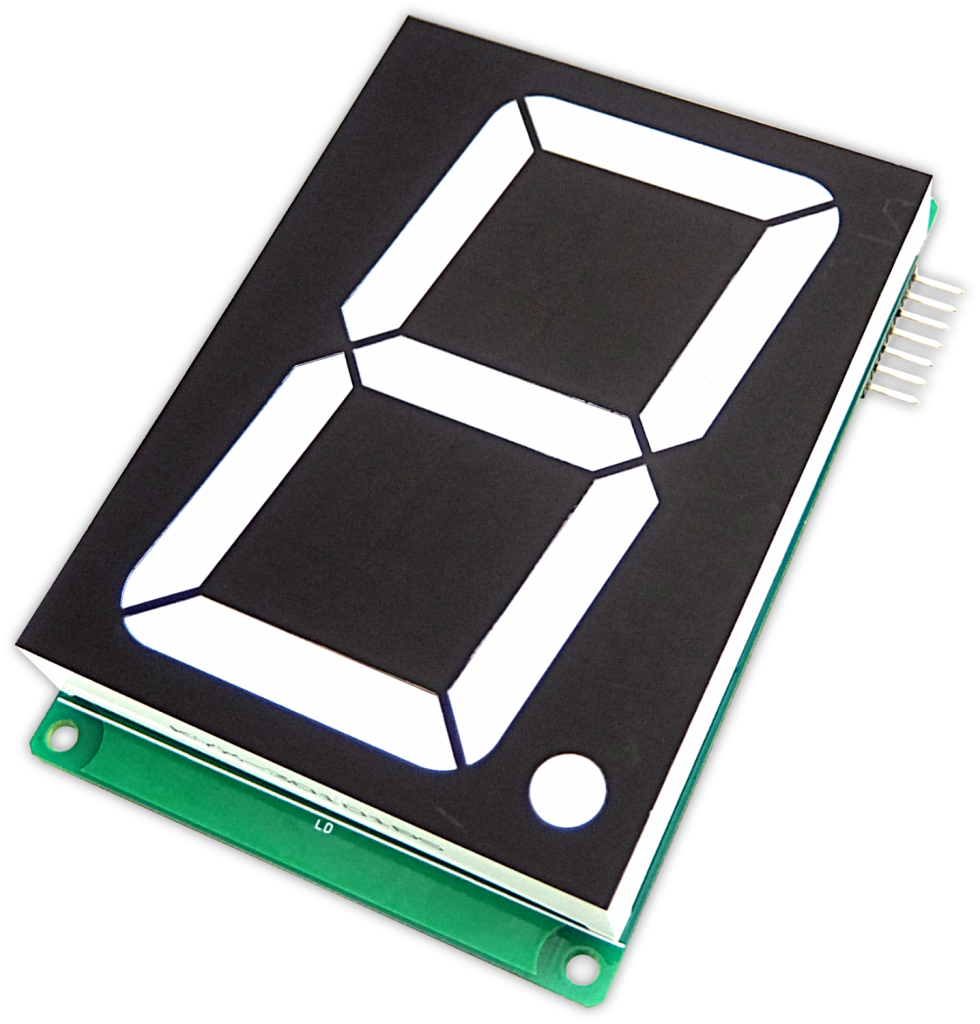

・ADDMM: 65 X 98 X 17 mm(側面の突起を含まず)

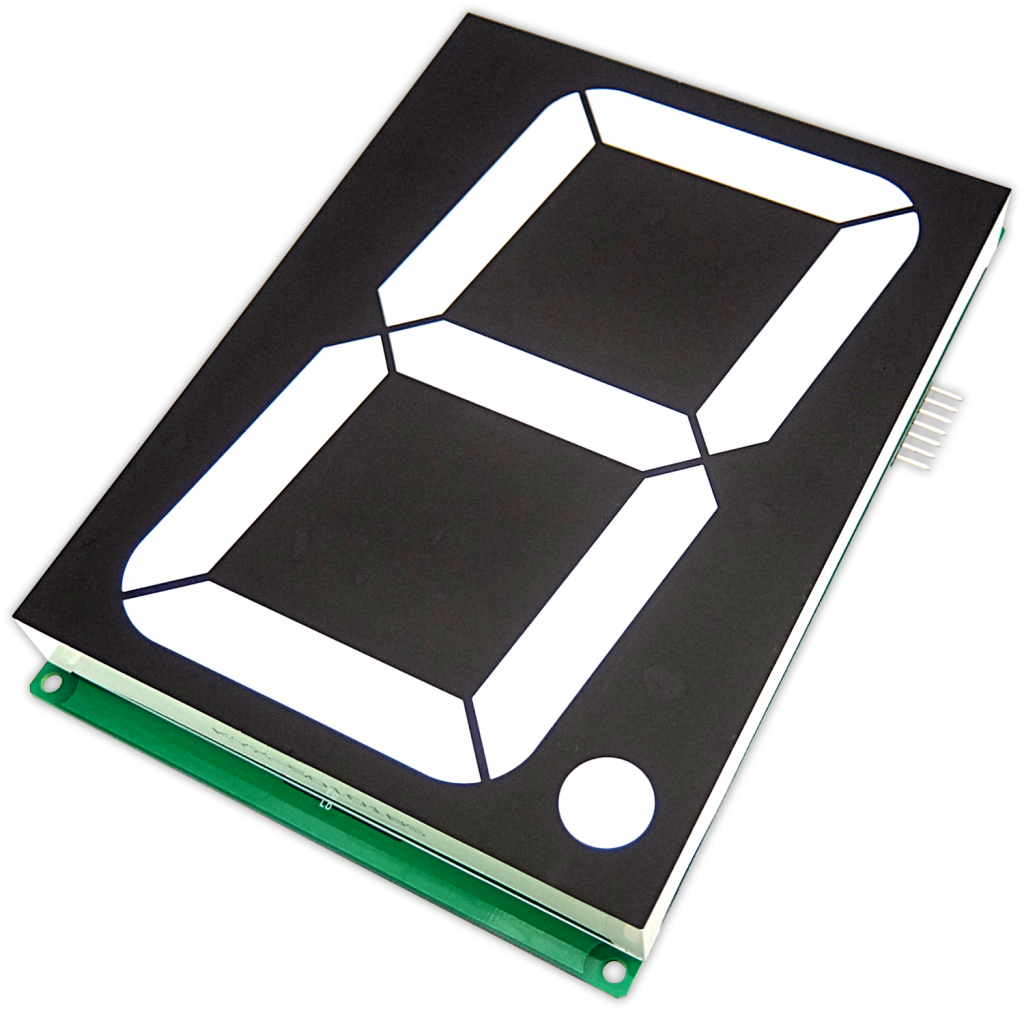

・ADDML: 105 X 152 X 20mm(側面の突起を含まず)
※表示部の高さは、部品面の最大高さ・ハンダ面の最大高さ・基板厚さの合計です

【質量】
・ADDMS: 50g
・ADDMM: 80g
・ADDML: 220g

【使用温度】 0 ~ 40℃(結露なきこと)
【生産国】MADE IN JAPAN

本製品はAssembly Desk License(以下 ADL)適応製品です。
本ライセンス適応製品は、改変・再配布・商用利用・有料販売等を行っていただく事が可能です。
利用時には、「著作権表示」と「ライセンス許諾表示全文」を記載して頂くことが条件となります。
詳しくはこちらのページをご覧ください。
