ADRSZHB2 ゼロワン USB拡張ハブボード

Pocket

ゼロワン USB拡張ハブボードはRaspberry Pi Zeroシリーズ用に設計された拡張ボード。

4つのUSB Type-Aポートを備え、Zeroシリーズのサイズ感そのままに拡張性をもたせることが可能です。

ステータスLEDで接続などの状況がわかるほか、シリアルコンソールとして使用するためのポートも用意。

ゼロをイチに

Raspberry Pi Zero用拡張基板 “ゼロワン”シリーズは、コンパクトなRaspberry Pi Zeroにあなたの必要な機能を一つだけ追加する拡張基板シリーズです。

アクチュエータ制御や各種センサなどIoTシステムを構築する際に必要な機能を使いやすくコンパクトにまとめました。

単一機能なので制御学習も集中的に行うことができ効果的な学習が期待できます。

”ゼロをイチに” あなたも、まずは一つの機能の追加から始めてみませんか?

Raspberry Pi Zeroの可能性を広げるUSB/シリアル拡張ボード!

USB拡張ハブボードはRaspberry Pi Zeroシリーズに対応した高品質なUSB HUB/シリアル拡張ボードです。複数の標準的なUSBデバイスや、USBシリアルデバイスを接続することができます

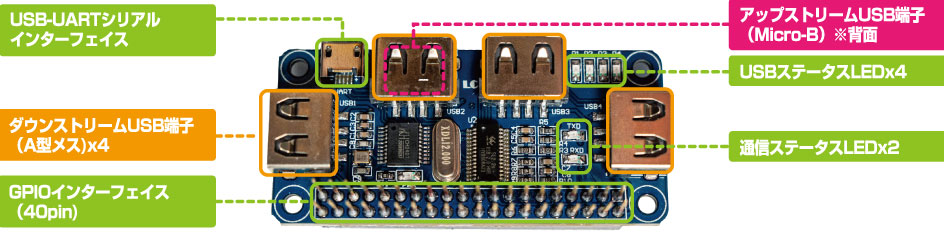

製品の特長

  • コンパクトな”pHAT”サイズ:

    Raspberry Pi Zeroにぴったりのサイズで、重ねて使用可能!

  • USBポートの拡張:

     Micro BタイプのUSBを4つの標準的なUSB Aタイプに拡張。

 電源、USBポート、およびUARTの動作状態を確認できるLEDを搭載。

  • シリアルポートの変換:

     GPIOコネクタのシリアルポートをUSB Micro Bコネクタに変換し、シリアルコンソールとして使用可能。通信状況を表示するLED付き。

  • ブレークアウト用40ピンGPIO端子:

  基板上の40ピンGPIO端子にさらにHATを増設できます。

ご注意:

本製品をお使いになるには電子工作や電子回路についての一般的な知識が必要です。

(*Raspberry Pi Zero本体及びケース、ケーブル類は付属致しません。)

属性
対応機種推奨機種:Raspberry Pi Zero 2W
対応可能機種:Raspberry Pi Zero WH, Raspberry Pi Zero v1.3 / W
(2W、1.3、WはGPIOピンヘッダのはんだ付けが必要です)
LEDUSBステータス×4、通信ステータスx2、電源x1
最大転送速度USB2.0ハイスピード/480Mbps(理論値)
フルスピード12Mbps(理論値)、ロースピード1.5Mbps(理論値)
入出力USBコネクタ/アップストリーム(ラズパイZero側):USB 2.0 Micro-Bx1
ダウンストリーム(機器側):USB 2.0 Standard-A(Type-A)x
USB-UART:USB 2.0 Micro-Bx1
本体寸法約 W65xD30xH20 mm(突起物除く)
重量約20g
電源5V(Raspberry Piより給電)
固定穴径3.0mm
生産国中国
内容物USB HUB基板、USB Micro Bブリッジコネクタ
保証期間お買い上げから1年間

―――本製品取扱についてのご注意―――

・本製品は、ホビー向け商品です。個人利用に限定され、著作権者の許可なく商用利用できません。

・記載の部品性能は部品単体での性能であり、製品寿命を保証するものではありません。

・ご利用のPC、Raspberry PiおよびOS環境によってはすべての機能をご利用いただけない場合があります。

・本キットの製作/使用に関し当社の責に帰すべき事由に基づき、お客様に損害が生じた場合、直接被害に限り、販売代金を上限として損害を賠償し、いかなる場合においても販売代金以上の損害を賠償しないものとします。

・改良のため、予告なく仕様変更をすることがあります。予めご了承下さい。

*Raspberry Pi本体及びケース、ケーブル類は付属致しません。

Raspberry Piは英国Raspberry Pi財団の登録商標です。Raspberry Pi is a trademark of the Raspberry Pi Foundation. そのほか記載されているロゴ、システム名、製品名は各社及び商標権者の登録商標あるいは商標です。
